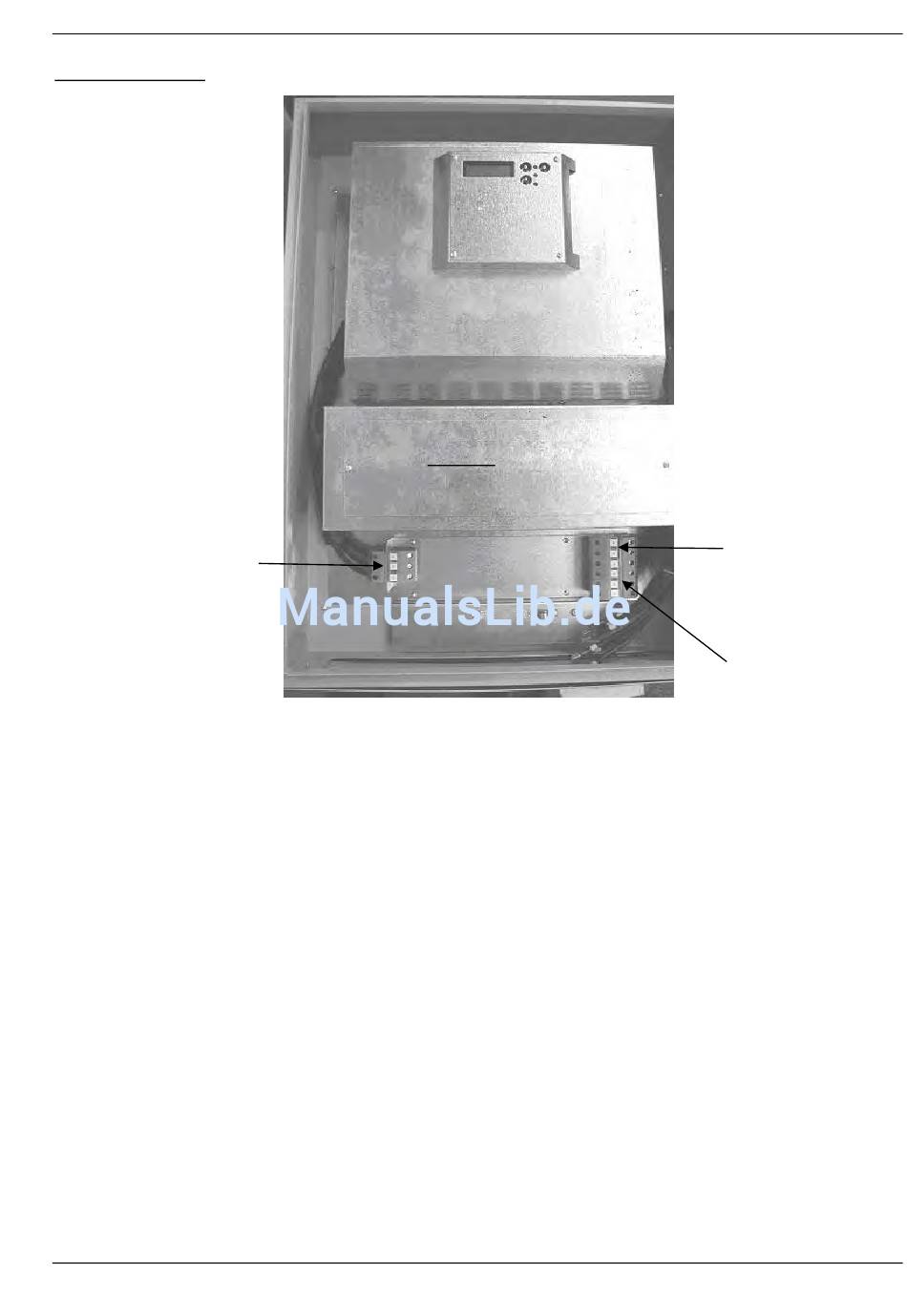

HV 3.30e - 3.45e
Netzanspeisung
L1,L2,L3 (400VAC)
Montage der Distanzhülsen für die Betätigung der Bedienungstasten bei
geschlossener Schaltschranktür:
Zunächst muss das Klebeschild für außen angebracht werden.
Bevor der HYDROVAR senkrecht montiert wird, sollte dieser im waagrechten Zustand
geöffnet werden.
Das Klebeschild für Display und Tastenabdeckung am Innenteil des HYDROVAR anbringen
(siehe obiges Bild, Steuerkarte).
Die drei mitgelieferten Distanzhülsen auf die Tasten welche von außen zu bedienen sein
sollen (z.B. nur STOP oder START/STOP) zentriert auflegen.
Durch Schließen der Schaltschranktür und durch Drücken der Tasten bei geschlossener
Abdeckung bleiben die Distanzhülsen am äußeren Klebeschild haften.
Kabelverschraubungen:
Die Kabeleinführungen sind für 2xM40 Kabelverschraubung für Motorkabel und Zuleitung
sowie 3xM12 und 2xM16 für Steuerleitungen vorbereitet.
Kühlung:
Die beiden Lüfter im Innenteil schalten bei Betrieb des Motors ein. Die außen liegenden
Kühlkörperlüfter an der Rückseite des HYDROVAR werden bei ca. 50°C am Leistungsteil
eingeschaltet.
Steuerkarte
Option:
Motordrosseln
27
Motoranschluss
ohne
Motordrosseln
Motoranschluss
mit
Motordrosseln
