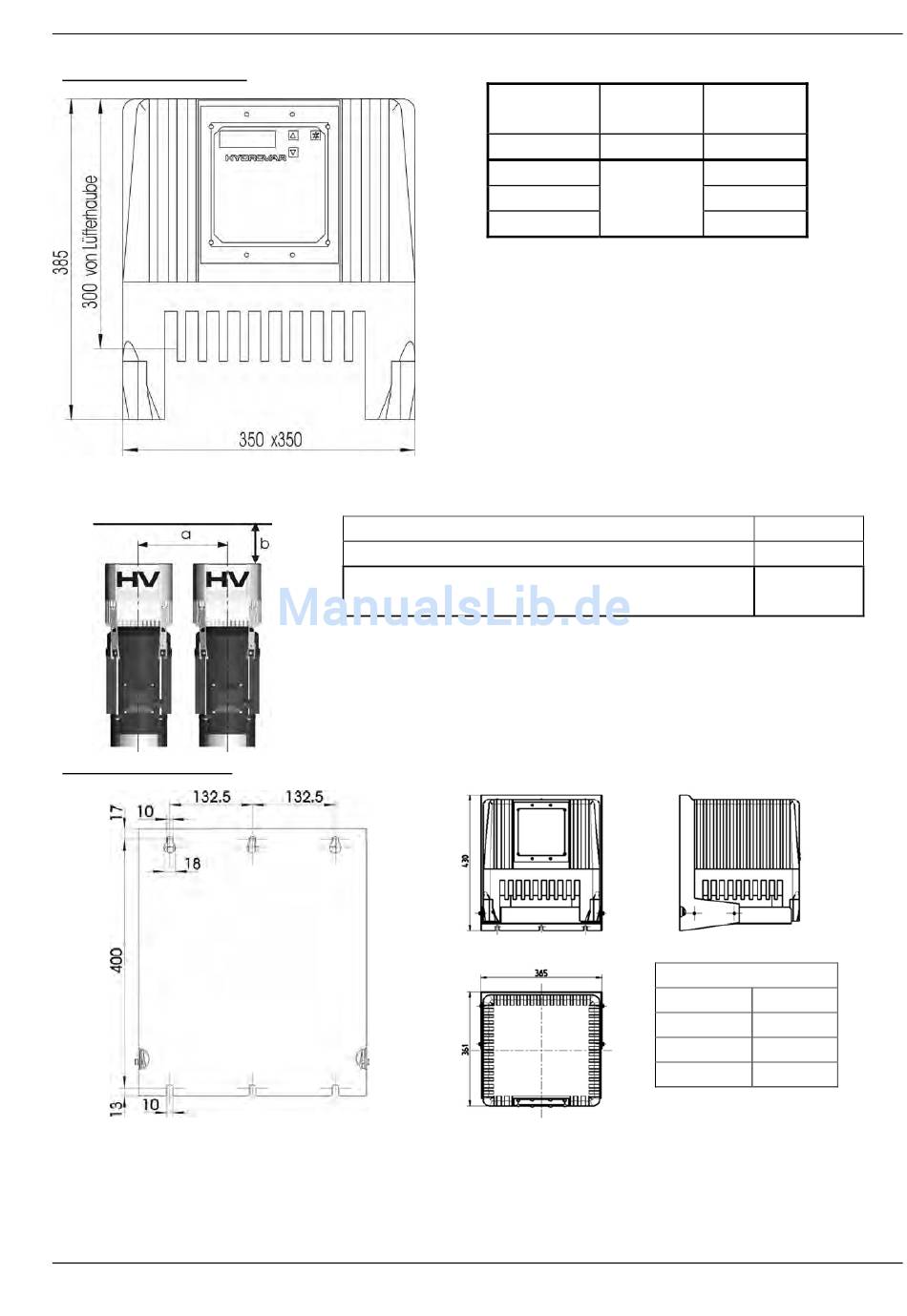

HV 3.15/3.18/3.22 e
Alle Abmessungen in Millimeter!
Wandmontage-Kit:
Montageabstand: - oben:
a ... Mittenabstand zw. HYDROVAR
b ... Freiraum für Wartung
max. Durchmesser der Abdeckung
des Motorlüfters
300 [mm]
- seitlich: 200 [mm]
- unten: 150 [mm]
Type Gewicht
[kg]
HV 3.15e
29,00
HV 3.18e
HV 3.22e
Zeichnungen sind nicht maßstäblich!
14
HV +
WM-Kit
[kg]
40,00
40,00
40,00
550 [mm]
300 [mm]
385 [mm]
Wandmontage-Kit
[mm]
Höhe: 430
Breite: 365
Tiefe: 361
