Fenster; Rampenhysterese - Xylem Hydrovar HV2.1f – HV3.11f Bedienungsanleitung

Die Parameter Fenster und Rampenhysterese sowie die eingestellten Rampenzeiten sind
verantwortlich für die Regelcharakteristik des HYDROVAR und garantieren weiters den Stopp
der Pumpen bei Nullverbrauch in Drucksteigerungsanlagen und Wasserversorgungen.

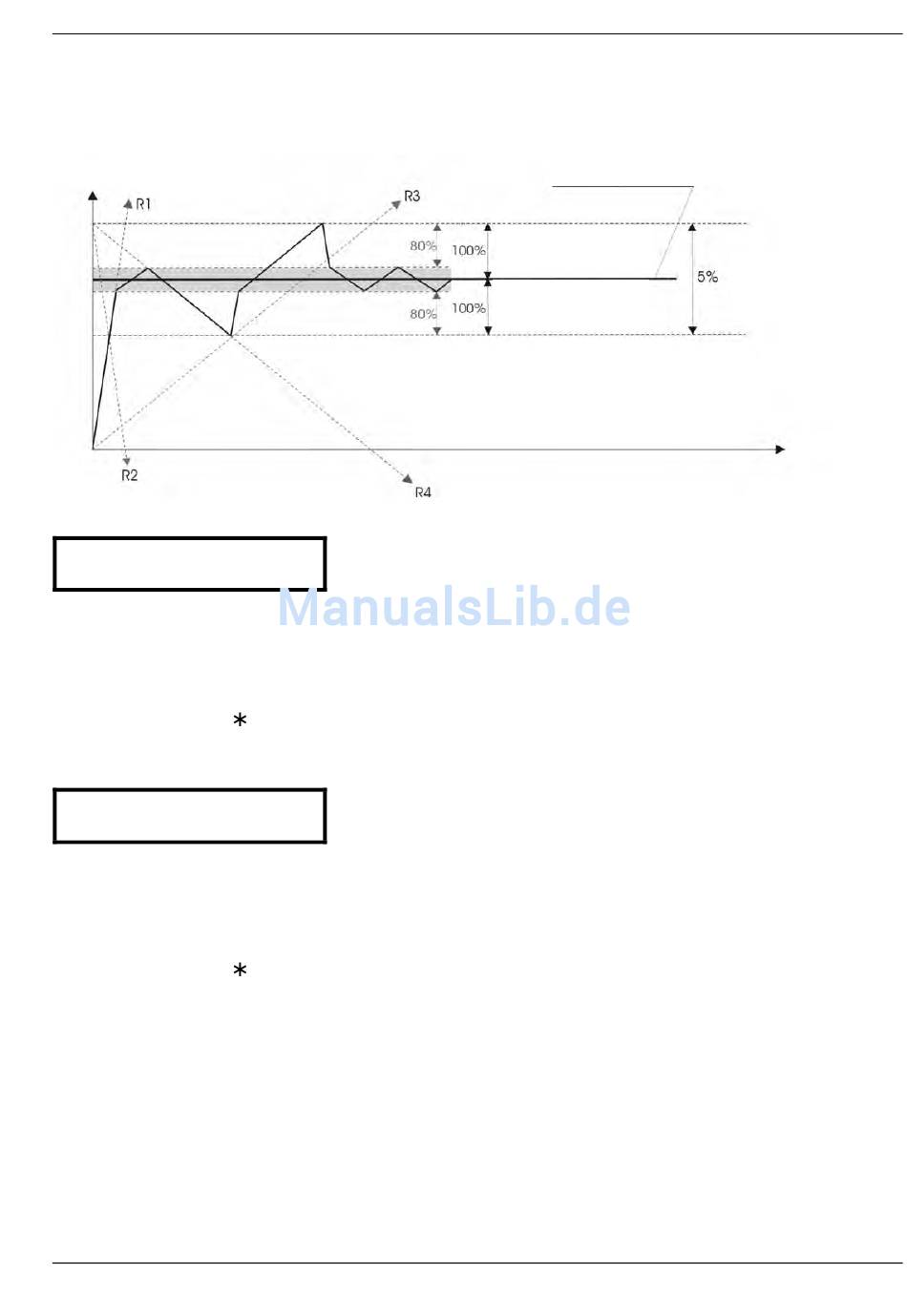

Druck, Drehzahl

9.2 Fenster

FENSTER
5%
Durch Drücken von

9.3 Rampenhysterese

RAMPENHYSTERESE
80%
Durch Drücken von
R1: Rampe 1 – schnelle Hochlauframpe
R2: Rampe 2 – schnelle Tieflauframpe
R3: Rampe 3 – langsame Hochlauframpe
R4: Rampe 4 – langsame Tieflauframpe
•
Umschaltschwelle von der langsamen auf die schnelle
Rampe
•
Einstellbar zwischen 0% - 100% des Sollwertes
- bei steiler Pumpenkurve bzw.
geschlossenen Systemen ~20-30%
zum nächsten Parameter wechseln
•
Umschaltschwelle von der schnellen auf die langsame
Rampe bzw. zwischen den langsamen Rampen
• Einstellbar zwischen 0% .... 100%
- für eine genaue Regelung
(keine automatische Abschaltung) ~99%
zum nächsten Parameter wechseln
eingestellter Sollwert
In % eingestellte
Rampenhysterese
In % eingestellte
Rampenhysterese
43
Fenstereinstellung
in % des
Sollwertes
t Zeit
