6.3 Verkabelung und Anschlüsse
Die Schrauben lösen, mit denen die Abdeckhaube des HYDROVAR montiert ist.
(Vorsicht: Beim HV3.15-3.22e sind auch die 8 Schrauben der Displayeinheit zu lösen)
Die Haube vorsichtig abheben. Folgende Teile sind nun zu sehen:

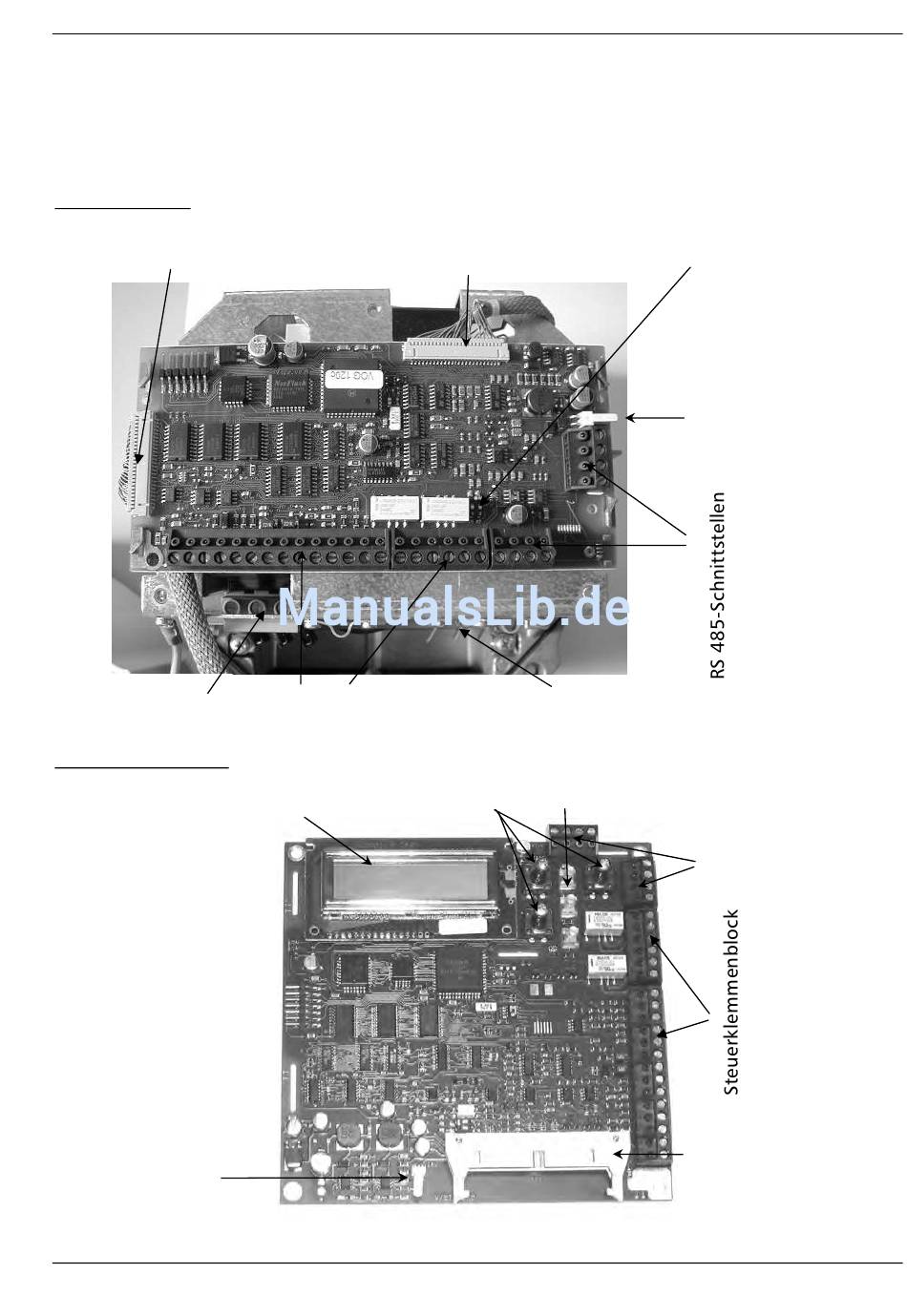

HV 2.1f – 3.11f
Steckverbindung
(zum Display)
Netzanschluss
3x400 V
HV3.15e – HV3.45e
24VDC Ausgang
(max. 1A)
für externen
Lüfter / Modbus
40 Pin Steckverbindung
(zum Leistungsteil)
Steuerklemmenblock
Funktionstasten
LCD-Display
Motoranschluss
LEDs
25
DIP-Schalter
24VDC Ausgang
(max. 800mA)
für externen
Lüfter / Modbus
RS-485 Klemmen
40 Pin Steckverbindung
(zum Leistungsteil)
