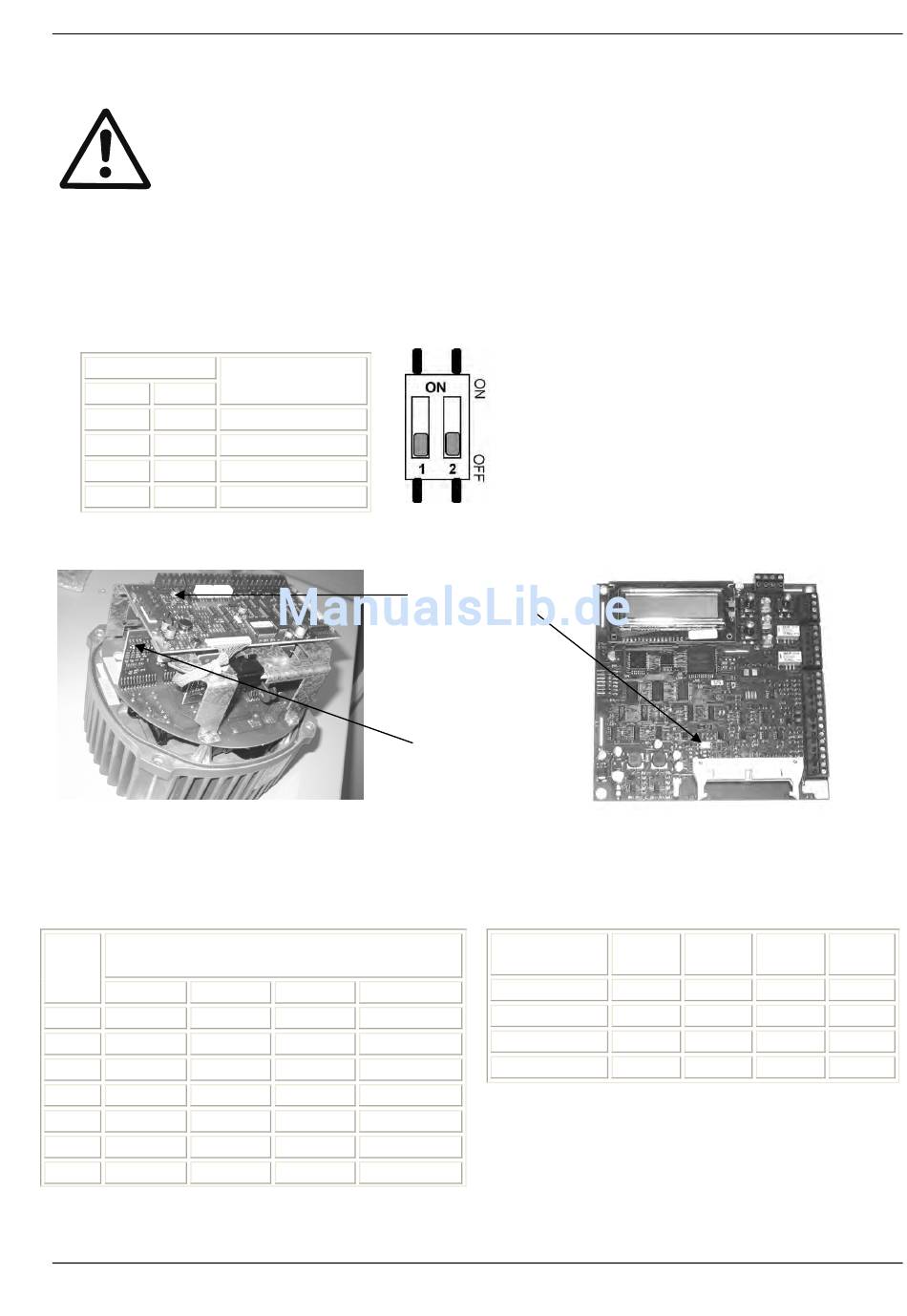

6.4 Einstellen der Taktfrequenz

Vor Ändern der Taktfrequenz muss der HYDROVAR vom Netz getrennt
werden, da beim Umschalten unter Spannung der Leistungsteil des
HYDROVAR zerstört werden könnte.
Die Taktfrequenz 8kHz ist nur bei direkt aufgebautem HYDROVAR zu wählen um die
Geräuschentwicklung zu minimieren.
Bei Anwendungen mit längeren Motorkabeln ist die Taktfrequenz zu reduzieren um die
Verluste vom Motorkabel und die Erwärmung im Motor zu vermindern.
2,5kHz sind bei Anwendungen mit Tauchpumpen generell einzustellen.
SW
1 2
OFF OFF
ON OFF
OFF ON
ON ON
HV 2.1f - 3.11f

6.5 Reduzierung des maximalen Ausgangsstroms

Bei Verwendung von Motoren mit kleinerem Nennstrom sollte die Stromgrenze reduziert
werden. Nur möglich bei den Geräten HV 2.1 f - 3.11 f!
HV max. Ausgangsstrom in [A]
Type
100% 85%
2.1 7.00 5.95
2.2 10.00 8.50
3.2 5.70 4.85
3.3 7.00 5.95
3.4 9.00 7.65
3.5 13.50 11.48
3.7 17.00 14.45
Taktfrequenz
8kHz (Standard)
5kHz
4kHz
2.5kHz
65% 50%
4.55 3.50
6.50 5.00
3.71 2.85
4.55 3.50
5.85 4.50
8.78 6.75
11.05 8.50
DIP-Schalter für
Taktfrequenz
Reduzierung
des max.
Ausgangsstroms
SW 30/31
Schalter-
stellung
100%
85%
65%
50%
Die Reduzierung des Ausgangsstromes
beeinflusst auch die Überlast-Erkennung!
34
HV 3.15e - 3.45e
SW30 SW30 SW31
A B A
ON OFF OFF
OFF ON OFF
OFF OFF ON
OFF OFF OFF
SW31
B
OFF
OFF
OFF
ON
