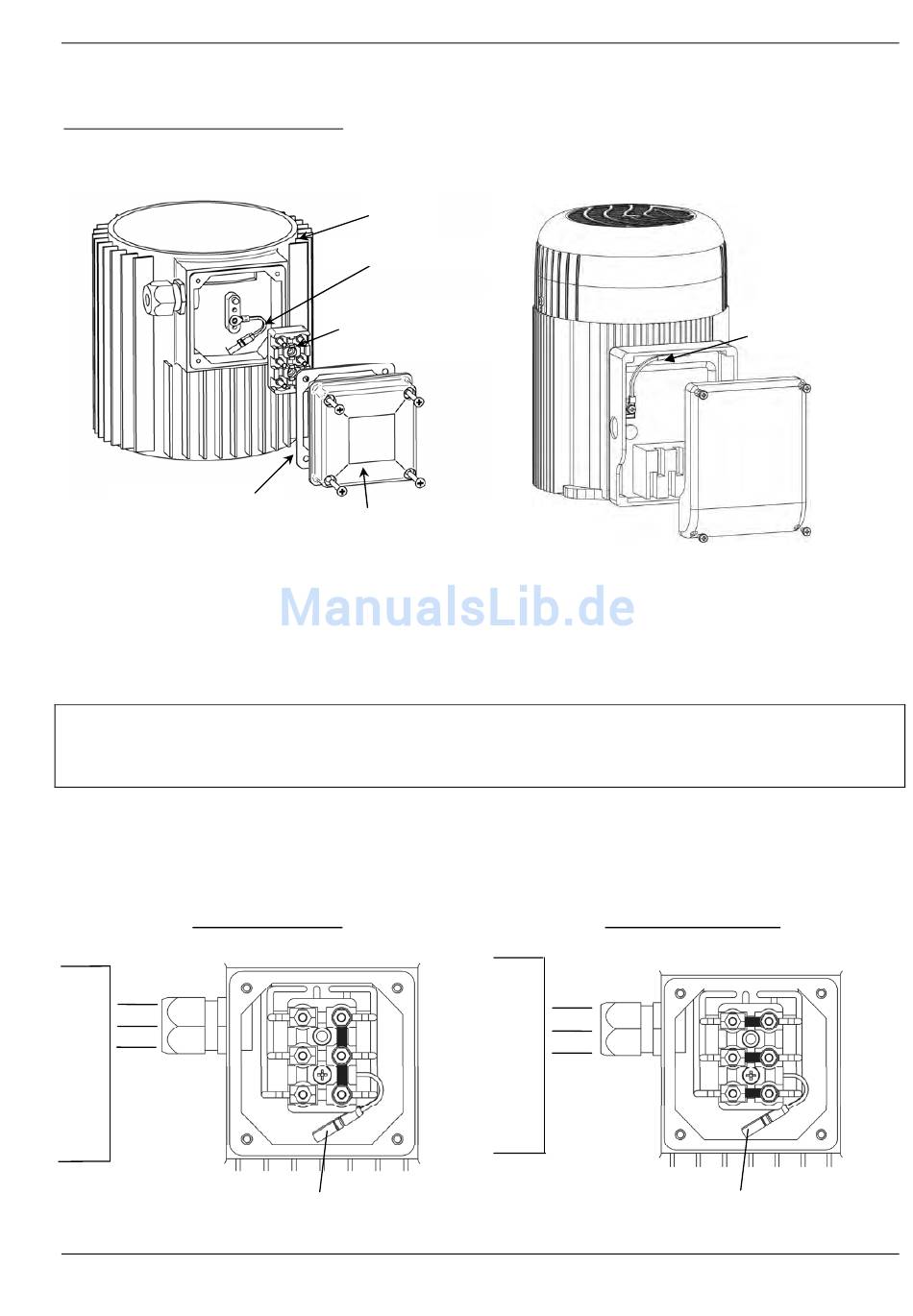

6.3.2 Motoranschluss

Montage des PTC-Widerstandes
Variante A :
Gummidichtung
1. Klemmkastendeckel des Motors öffnen und den Klemmenblock abschrauben
2. PTC- Widerstand montieren (Variante A oder B)
3. Klemmenblock wieder montieren
4. Elektrischer Anschluss des Motorkabels
Der PTC-Widerstand muss am Metallkörper des Motors befestigt werden, um die
Temperatur des Gehäuses ordnungsgemäß erfassen zu können!
Der Anschluss des Motorkabels an den Motor hängt von der Type des Motors (siehe
Typenschild) bzw. vom max. Spannungsausgang des HYDROVAR ab.
Der Anschluss kann auf zwei Arten erfolgen:
Stern-Schaltung
H
U
Y
V
D
W
R
O
V
A
R
Motor
PTC- Widerstand
Motorklemmen-
block
Klemmkasten-
deckel
U
V
W
PTC
Variante B :
Dreieck- Schaltung
H
U
Y
V
D
W
R
O
V
A
R
28
PTC- Widerstand
U
V
W
PTC
