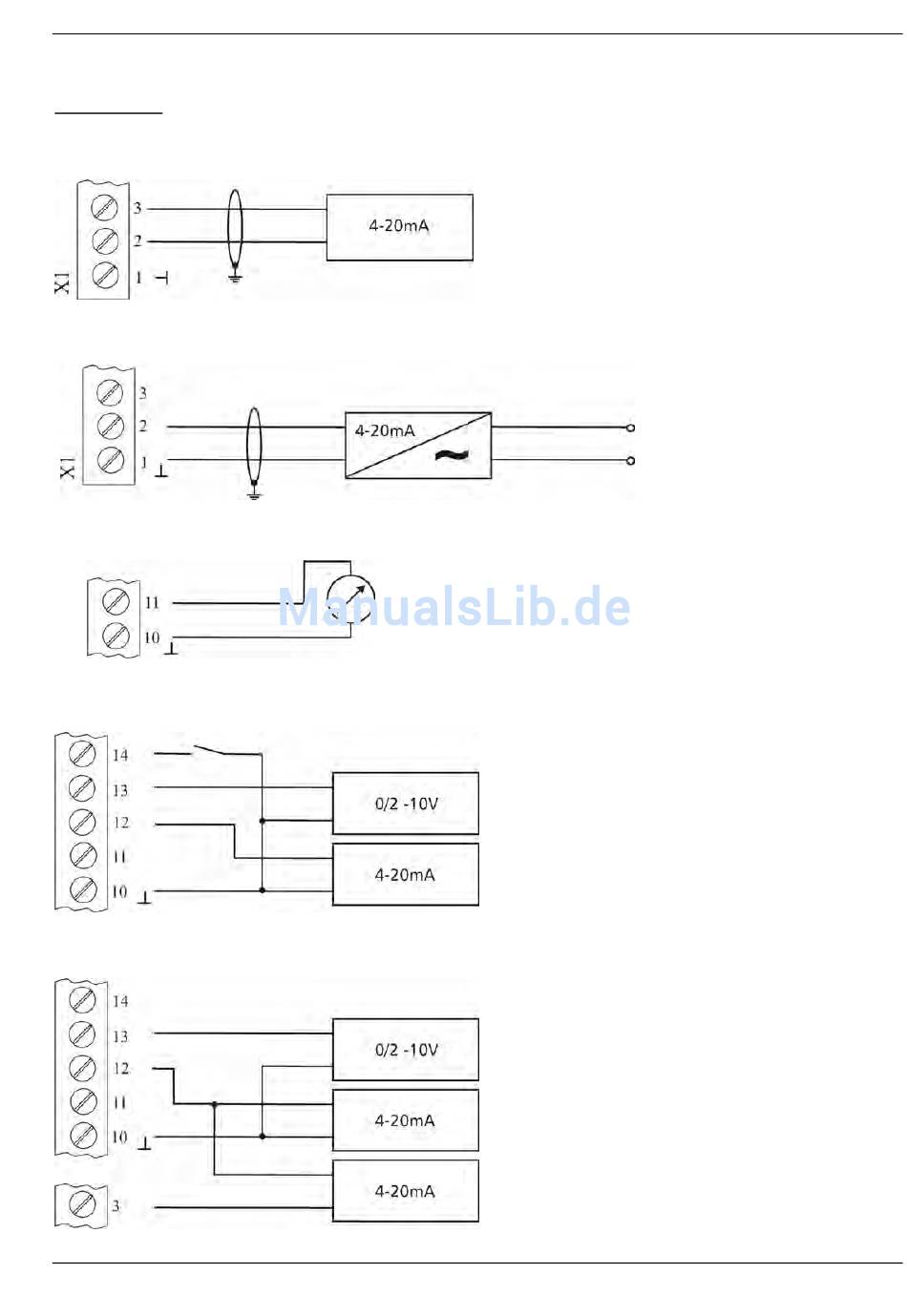

6.3.3.1 Anschlussbeispiele

Klemme X1
• Transmitter – Istwertanschluss
o Anschluss eines 2-Leiter Messumformers (z.B. Drucktransmitter)
o Anschluss eines aktiven Istwertsignal
• Istwert- Frequenzanzeige (Programmierung siehe Kapitel 9.26)
• 2. Sollwert (Programmierung siehe Kapitel 9.19)
• Offset (Programmierung siehe Kapitel 9.21)
z.B.: Anzeige Motorfrequenz
Aktivierung des 2. Sollwertes bei geschlossenem Kontakt
Externes Spannungssignal
oder
Externes Stromsignal
Externes Spannungssignal
oder
Externes Stromsignal
oder
2. Istwertsensor 4-20mA
31
