Aufbau und Funktion

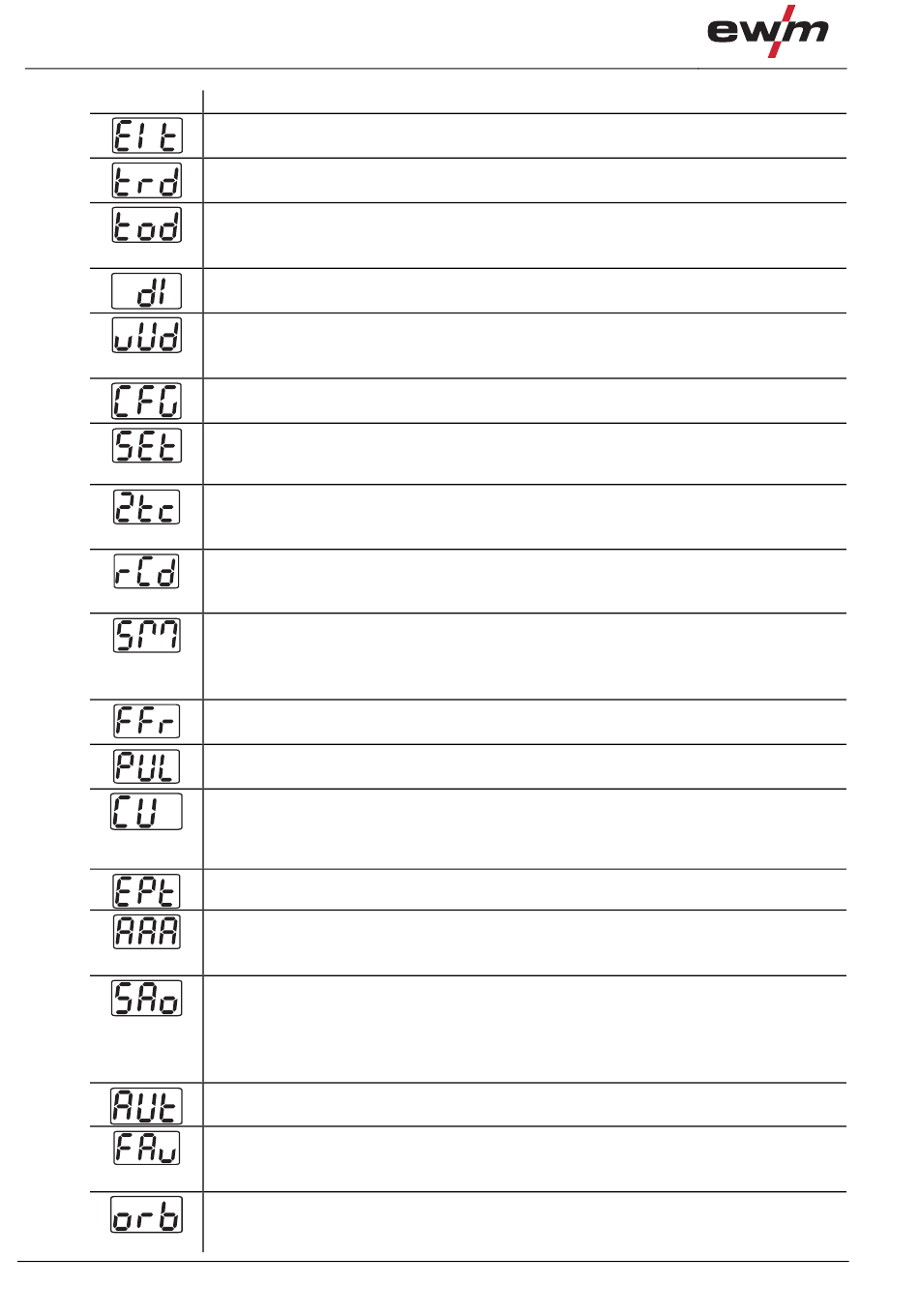

Menüs und Untermenüs der Gerätesteuerung
Anzeige
60
Einstellung / Anwahl
Menü verlassen
Exit
Menü Brennerkonfiguration
Schweißbrennerfunktionen einstellen
Brennermodus
•
Modi 1-6: mit Tipp-Funktion (ab Werk 1)
•
Modi 11-16: ohne Tipp-Funktion
Einstellung des 1. Sprungs
Einstellung: 1 bis 20 (ab Werk 1)
Up-/Down-Geschwindigkeit (Nicht im Modus 4 und 14 verfügbar)
Wert erhöhen
= schnelle Stromänderung (ab Werk 10)
Wert veringern
= langsame Stromänderung
Gerätekonfiguration
Einstellungen zu Gerätefunktionen und Parameterdarstellung
Schweißstromdarstellung (Start-, Absenk-, End- und Hotstart-Strom)
•
Pro = Schweißstromanzeige prozentual abhängig vom Hauptstrom (ab Werk)
•
Abs = Schweißstromanzeige absolut
2-Takt-Betrieb (C-Version)
•
on = ein
•
off = aus (ab Werk)
Umschaltung Stromdarstellung (E-Hand)
•
on = Istwertanzeige
•
off = Sollwertanzeige (ab Werk)
spotMatic
Variante zu Betriebsart spotArc, Zündung mit Werkstückberührung
•
on = ein
•
off = aus (ab Werk)
Rampenfunktion, Fernsteller RTF 1
Die Rampenfunktion kann Ein- oder Ausgeschaltet werden
Pulsen in der Up- und Downslope-Phase
Die Funktion kann Ein- oder Ausgeschaltet werden
Modus Schweißbrennerkühlung
•
AUt = Automatikbetrieb (ab Werk)
•
on = Permanent eingeschaltet
•
off = Permanent ausgeschaltet
Expertmenü
activArc Spannungsmessung
•
on = Funktion ein (ab Werk)
•
off = Funktion aus
Fehlerausgabe auf Automatenschnittstelle, Kontakt SYN_A
off
AC-Synchronisierung oder Heissdraht (ab Werk)
FSn
Fehlersignal, negative Logik
FSP
Fehlersignal, positive Logik
AvC
Anbindung AVC (Arc voltage control)
Menü Automatisierung
Schnelle Leitspannungsübernahme (Automatisierung)
•
on = Funktion ein
•
off = Funktion aus (ab Werk)
Orbitalschweißen
•
off = aus (ab Werk)
•
on = ein
099-000124-EW500
29.07.2011
