Aufbau und Funktion
WIG-Schweißen
5.6.2
Brenneranschlussvarianten, Anschlussbelegungen
5.6.3
Schutzgasversorgung
Falsche Handhabung von Schutzgasflaschen!
Falscher Umgang mit Schutzgasflaschen kann zu schweren Verletzungen mit
Todesfolge führen.
•
Anweisungen der Gashersteller und der Druckgasverordnung befolgen!
•
Schutzgasflasche in die dafür vorgesehenen Aufnahmen stellen und mit
Sicherungselementen sichern!
•
Erhitzung der Schutzgasflasche vermeiden!
Störungen der Schutzgasversorgung!
Die ungehinderte Schutzgasversorgung von der Schutzgasflasche bis zum
Schweißbrenner ist Grundvoraussetzung für optimale Schweißergebnisse. Darüber
hinaus kann eine verstopfte Schutzgasversorgung zur Zerstörung des
Schweißbrenners führen!
•
Gelbe Schutzkappe bei nicht Gebrauch des Schutzgasanschlusses wieder aufstecken!
•
Alle Schutzgasverbindungen gasdicht herstellen!
Vor dem Anschluss des Druckminderers an der Gasflasche das Gasflaschenventil kurz
öffnen, um evtl. Verschmutzungen auszublasen.
24
5
4
3
2
1
I1
I2
BT

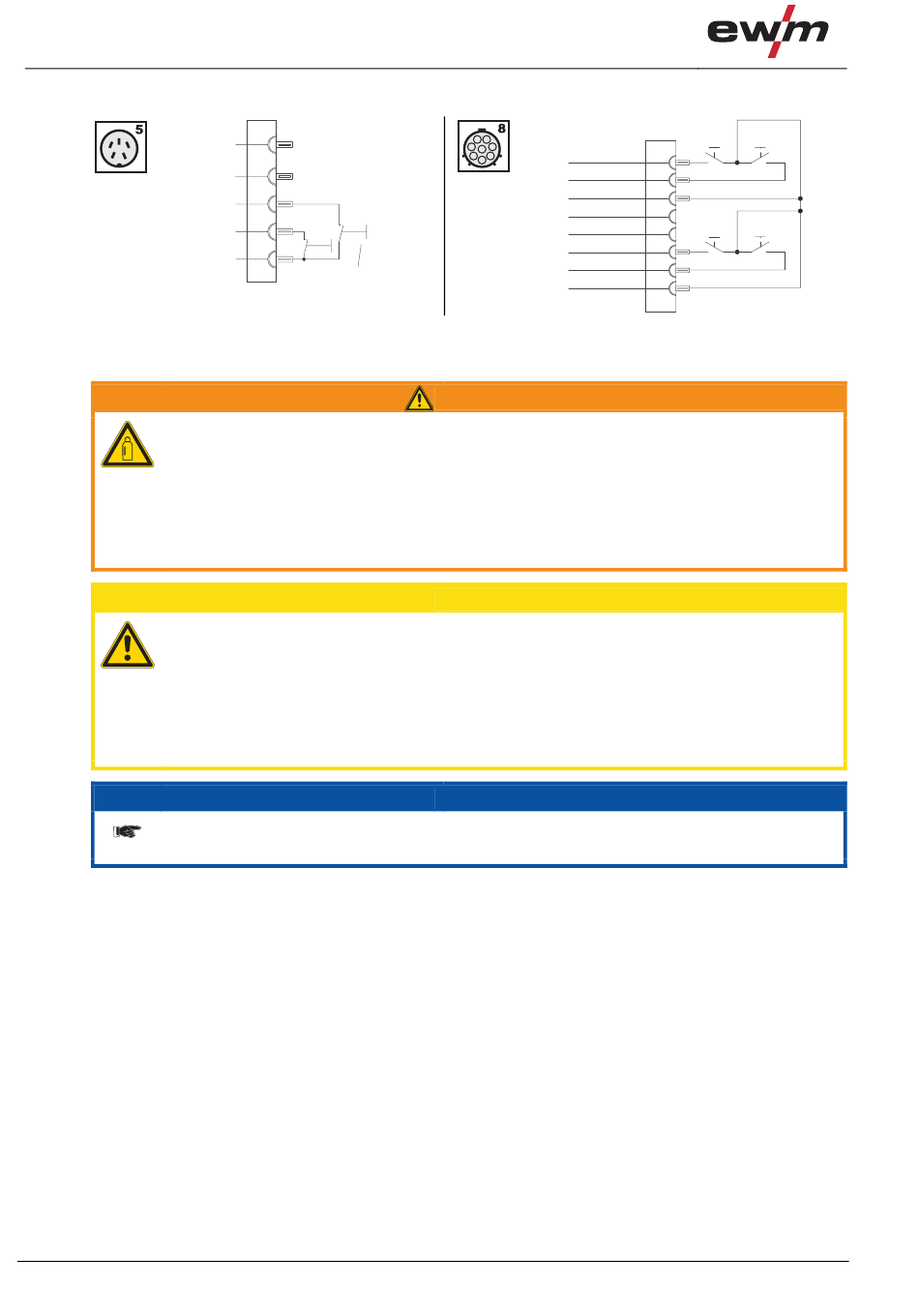

Abbildung 5-4
Uref 10V
Uref 10V
IH-Down
Poti UD/ein
Poti UD/ein
WARNUNG
VORSICHT
HINWEIS
BT1
BT2
BT1
A
+
-
BT2
B
0V
C
D
Down
Up
E
F
+
-
Up
G
H
099-000124-EW500
