5.7
E-Hand-Schweißen
Quetsch- und Verbrennungsgefahr!
Beim Wechseln von abgebrannten oder neuen Stabelektroden
•
Gerät am Hauptschalter ausschalten.
•
Geeignete Schutzhandschuhe tragen.
•
Isolierte Zange benutzen, um verbrauchte Stabelektroden zu entfernen oder um
geschweißte Werkstücke zu bewegen.
•
Elektrodenhalter immer isoliert ablegen!
Schutzgasanschluss!
Beim E-Hand-Schweißen liegt am Schutzgasanschluss (Anschlussnippel G¼")
Leerlaufspannung an.
•
Gelbe Isolierkappe am Anschlussnippel G¼" aufstecken (Schutz vor elektr. Spannung und
Schmutz).
5.7.1
Anschluss Elektrodenhalter und Werkstückleitung
Die Polarität richtet sich nach der Angabe des Elektrodenherstellers auf der
Elektrodenverpackung.
Pos. Symbol
1
2
3
4
•
Kabelstecker des Elektrodenhalters entweder in die Anschlussbuchse, Schweißstrom „+" oder „-"
einstecken und durch Rechtsdrehung verriegeln.
•
Kabelstecker der Werkstückleitung entweder in die Anschlussbuchse, Schweißstrom „+" oder „-"
einstecken und durch Rechtsdrehung verriegeln.
099-000124-EW500
29.07.2011
Beschreibung
0
Elektrodenhalter
Anschlussbuchse, Schweißstrom „-"
Anschluss Werkstückleitung bzw. Elektrodenhalter
Werkstück
Anschlussbuchse, Schweißstrom „+"
Anschluss Elektrodenhalter bzw. Werkstückleitung
Aufbau und Funktion
VORSICHT
HINWEIS

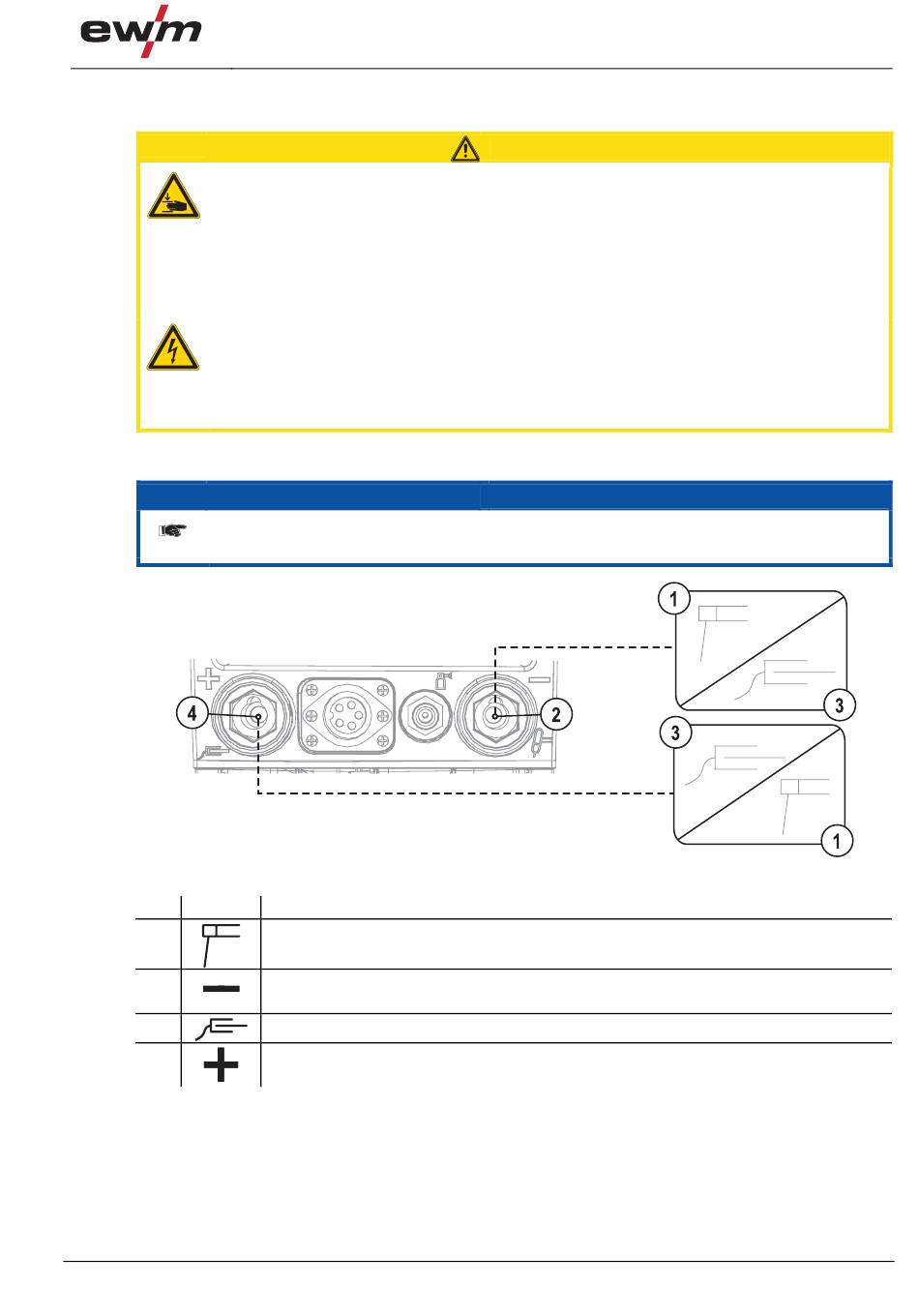

Abbildung 5-19
E-Hand-Schweißen
45
