Gerätebeschreibung

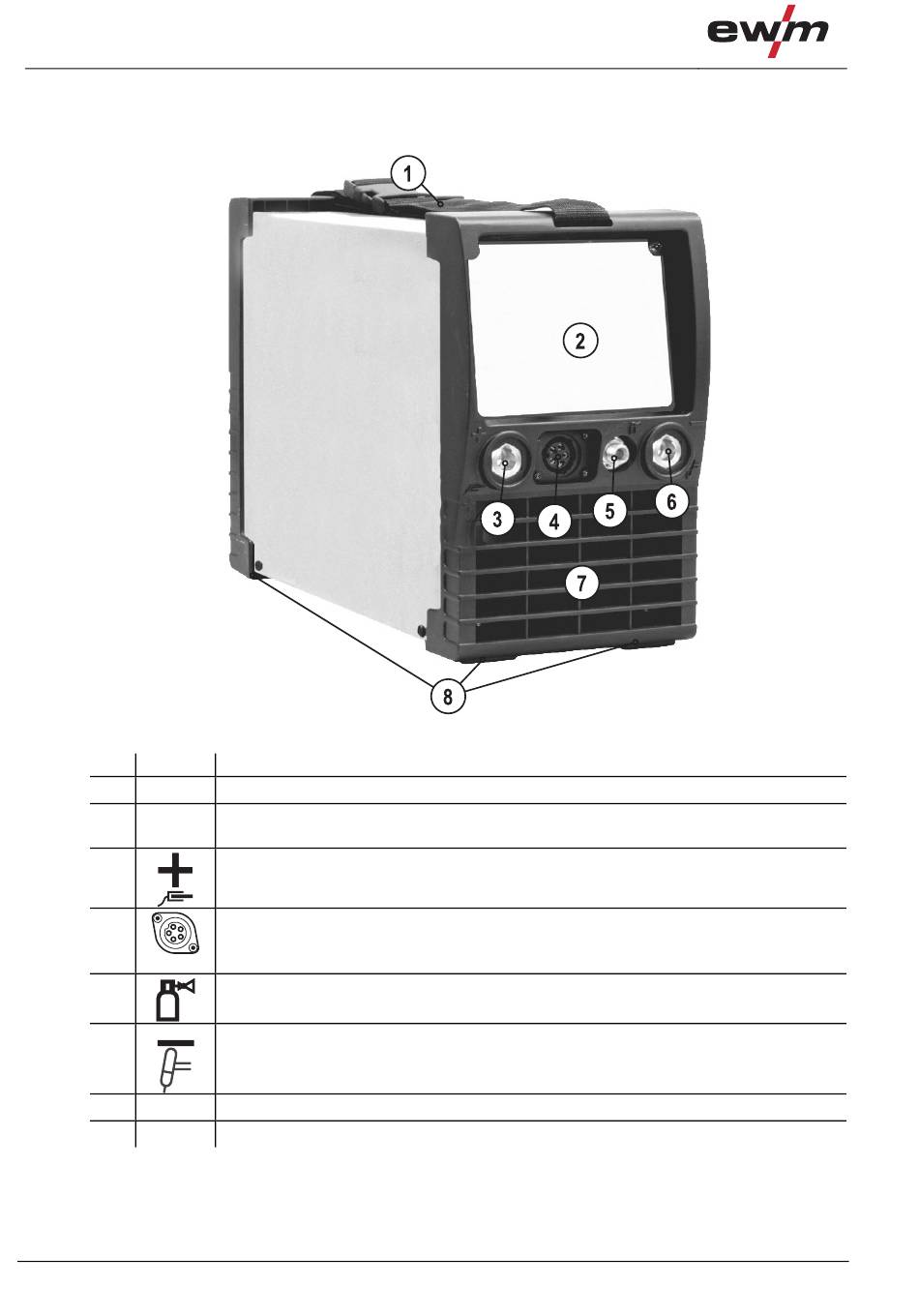

Frontansicht
4
Gerätebeschreibung
4.1
Frontansicht
Pos. Symbol
1
2
3
4
5
6
7
8
16
Beschreibung
0
Transportgurt
Gerätesteuerung
siehe Kapitel „Gerätesteuerung - Bedienelemente"
Anschlussbuchse, Schweißstrom „+"
Anschluss Werkstückleitung
Anschlussbuchse, 5-polig / 8-polig
5-polig: Steuerleitung WIG- Standardbrenner
8-polig: Steuerleitung WIG- Up-/Down- oder Potibrenner
Anschlussnippel G¼", Schweißstrom „-"
Schutzgasanschluss (mit gelber Isolierkappe) für WIG-Schweißbrenner
Anschlussbuchse, Schweißstrom „-"
Anschluss WIG-Schweißbrenner
Eintrittsöffnung Kühlluft
Gerätefüße
Abbildung 4-1
099-000124-EW500
29.07.2011
