Funktionsabläufe / Betriebsarten
Mit der Taste "Anwahl Schweißparameter" und dem Drehgeber "Schweißparametereinstellung" werden
die Parameter des Funktionsablaufes eingestellt.
Pos. Symbol
1
2
5.6.8.1
Zeichenerklärung
Symbol
Bedeutung
Brennertaster 1 drücken
Brennertaster 1 loslassen
Strom
I
Zeit
t
Gasvorströmen
Startstrom
I
start
Up-Slopezeit
t
Up
Punktzeit
tP
Hauptstrom (Minimal- bis Maximalstrom)
AMP
Absenkstrom (0% bis 100% von AMP)
AMP%
Slopezeit von Hauptstrom (AMP) auf Absenkstrom (AMP%)
ts1
Slopezeit von Absenkstrom (AMP%) auf Hauptstrom (AMP)
ts2
Down-Slopezeit
t
Down
Endkraterstrom
I
end
Gasnachströmen
099-000124-EW500
29.07.2011
Beschreibung
0
Taste Schweißparameter
Schweißparameter in Abhängigkeit vom verwendeten Schweißverfahren und von der
Betriebsart anwählen.
Drehknopf Schweißparametereinstellung
Einstellung von Strömen, Zeiten und Parametern.
Aufbau und Funktion

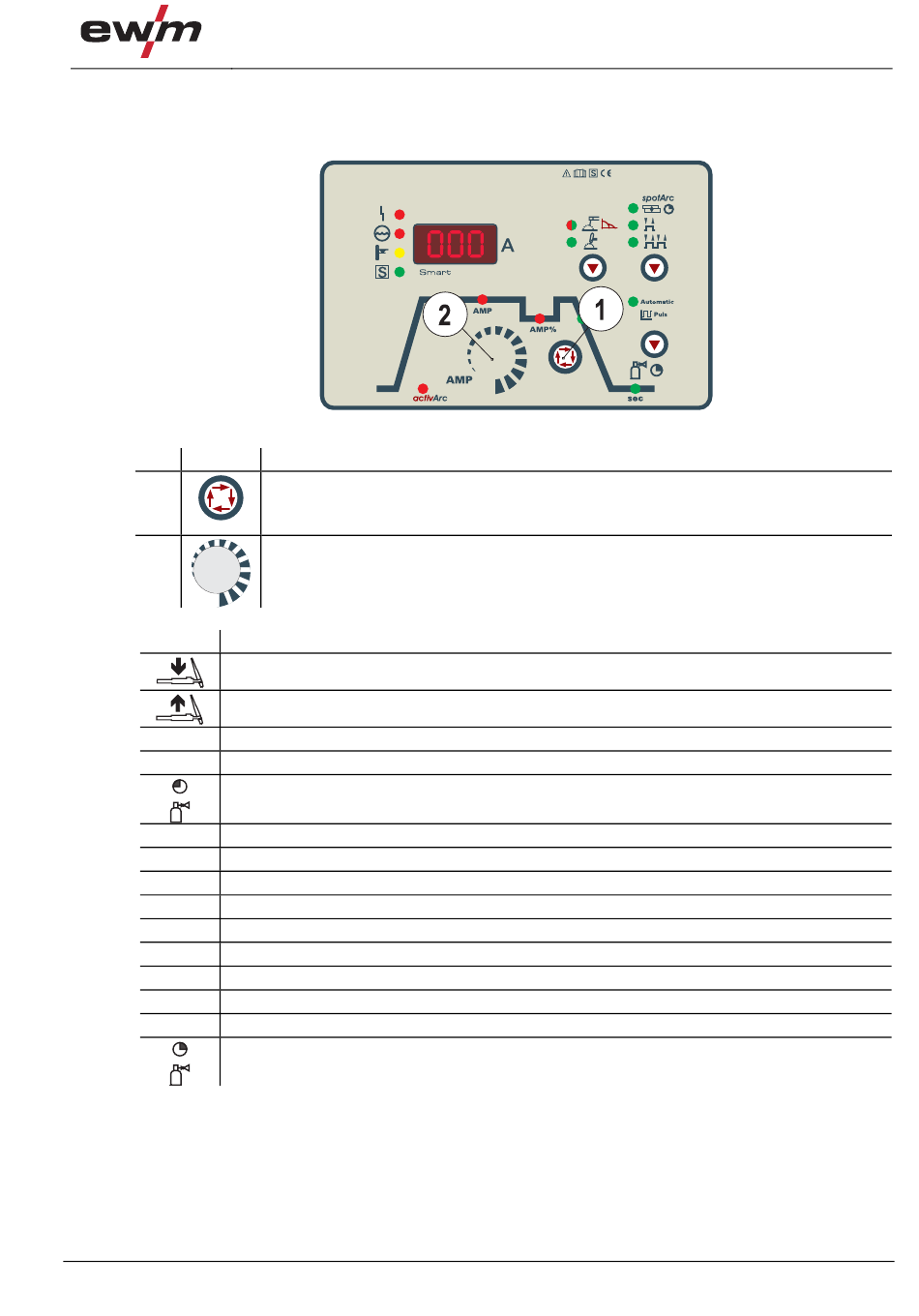

Abbildung 5-9
WIG-Schweißen
