5.6.3.1

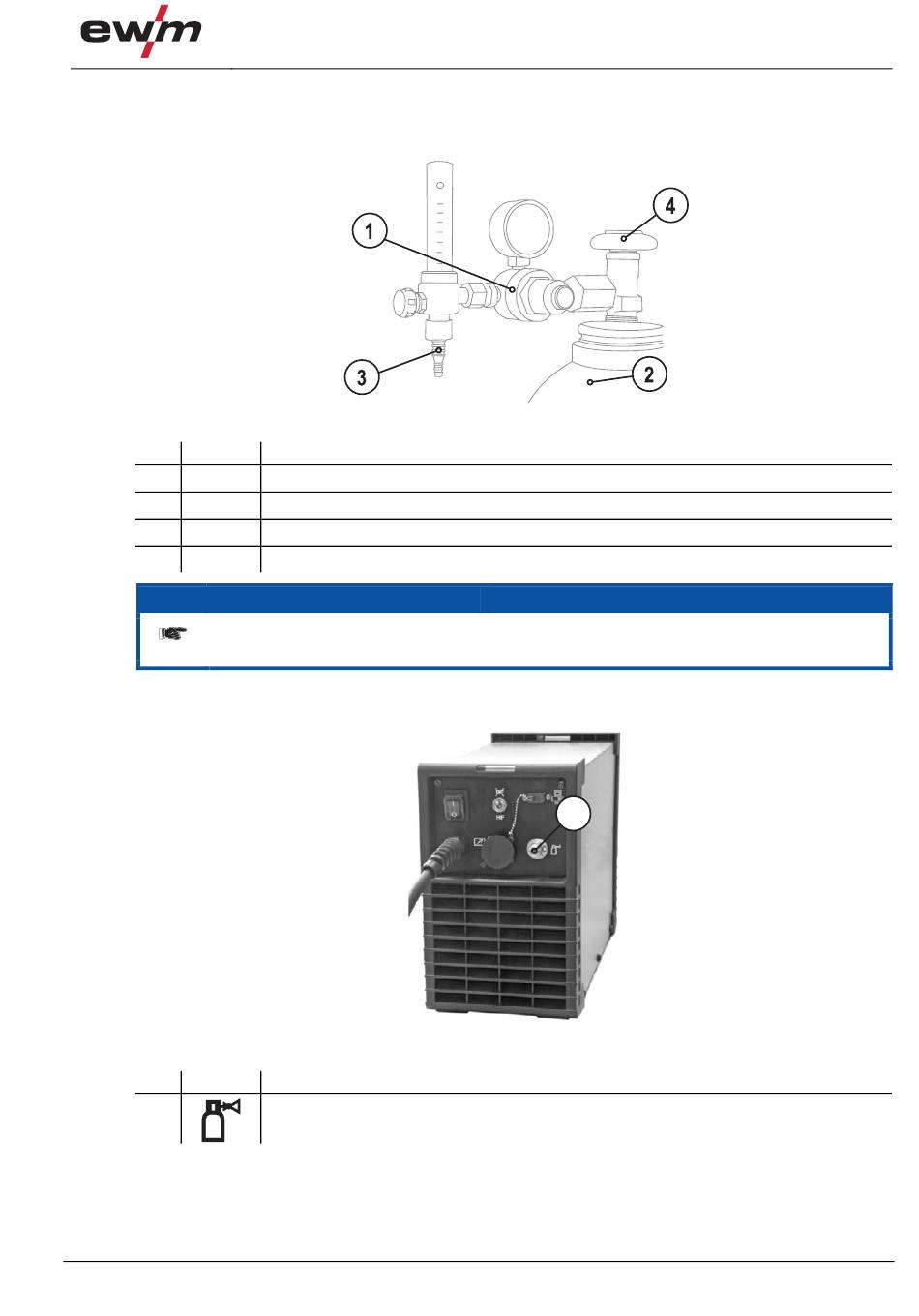

Anschluss Schutzgasversorgung
•
Schutzgasflasche in die dafür vorgesehene Flaschenaufnahme stellen.
•
Schutzgasflasche mit Sicherungskette sichern.
Pos. Symbol
1
2
3
4
Vor dem Anschluss des Druckminderers an der Gasflasche das Gasflaschenventil kurz
öffnen, um evtl. Verschmutzungen auszublasen.
•
Druckminderer an Gasflaschenventil gasdicht festschrauben.
•
Überwurfmutter des Gasschlauchanschlusses an „Ausgangsseite Druckminderer" verschrauben.
Pos. Symbol
1
•
Überwurfmutter der Schutzgasleitung am Anschlussnippel G¼" anschließen.
099-000124-EW500
29.07.2011
Beschreibung
0
Druckminderer
Schutzgasflasche
Ausgangsseite Druckminderer
Gasflaschenventil
Beschreibung
0
Anschlussnippel G¼", Schutzgasanschluss
Aufbau und Funktion
Abbildung 5-5
HINWEIS
1
Abbildung 5-6
WIG-Schweißen
25
