Endress+Hauser Analysator Liquiline System CA80 Einbauanleitung Seite 40

EA01591C
16 Schlauchheizung PVB2
17 Versorgung 24 V Eing.
18 Ventil Probevorlage
19 Gehäuselüfter
20 nur für CA80AM-**S1/S2/S3
21 CM44 Kommunikation
22 CDI
23 Lichtschranke f. Linearantriebe
24 Photometer
25 Pt1000 Kühlmod., kalt

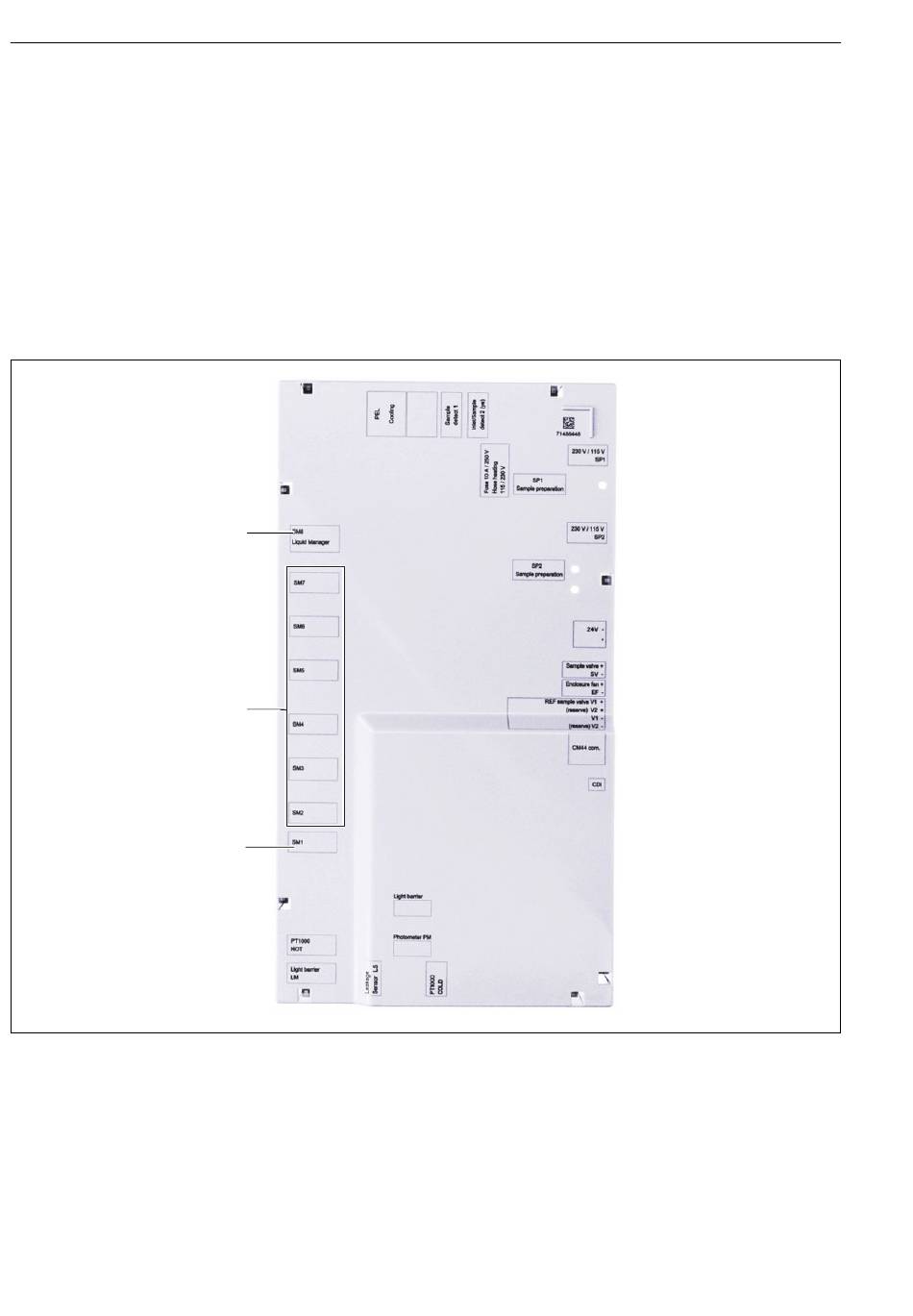

 39 Deckel Steuermodul V2 (FXAB2) mit Beschriftung
1 SM1 = nicht verwendet (SM = Schrittmotor)
2 SM2... SM7 = Linearantriebe für Spritzen
3 SM8 = Liquidmanager-Motor
