11.5
Umbau von Lichtschrankenmodul Version V1 auf die neue Ver-
sion V2
1.
Ersatzteilkit 71465074 verwenden.
2.
Vorarbeiten entsprechend Kap. 11.2 durchführen.
32

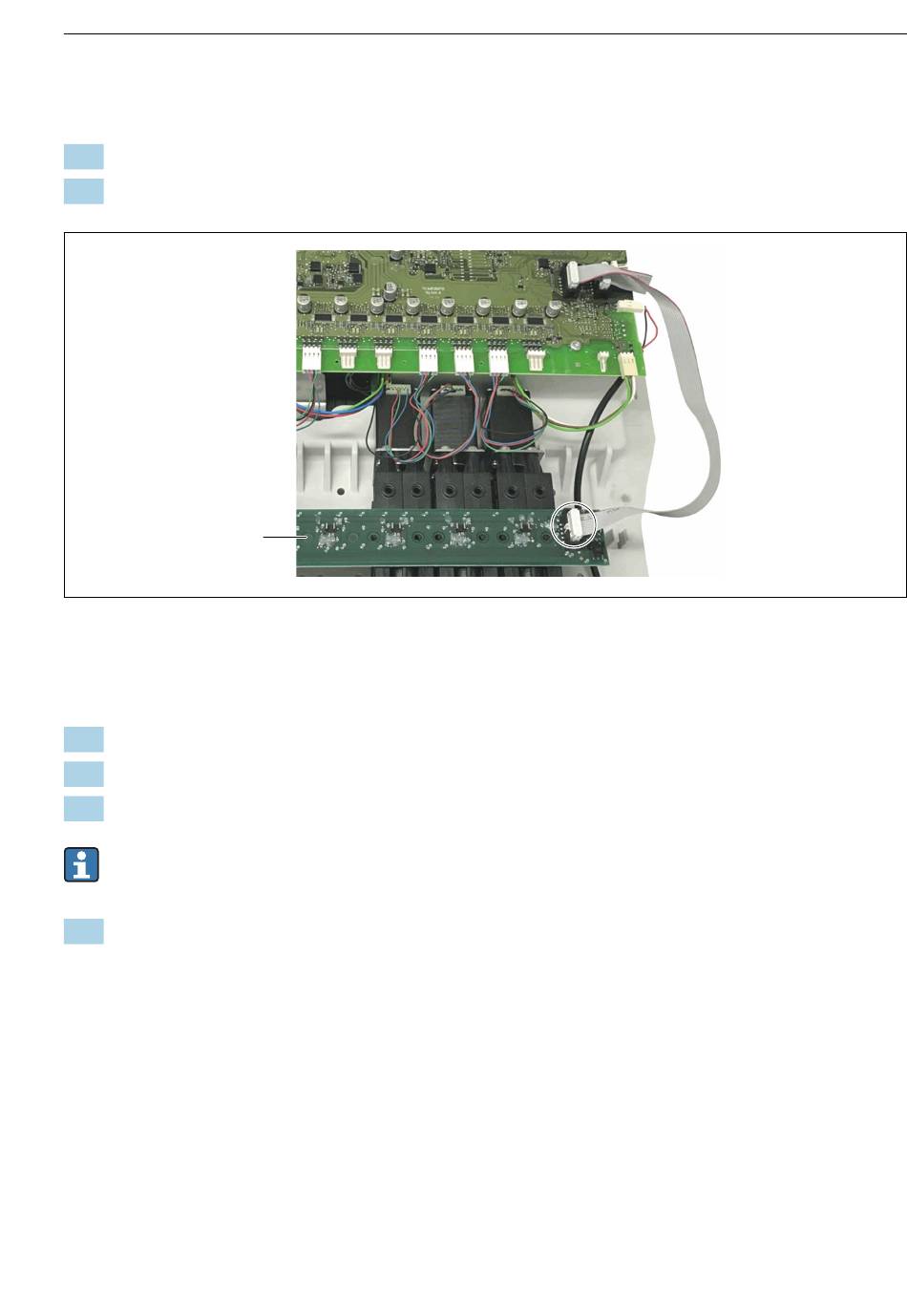

Anschluss Flachbandkabel
1
Lichtschranke (Typ V2)
3.
Lichtschranke durch den Typ V2 ersetzen.
4.
Flachbandkabel an der neuen Lichtschranke einstecken (→ 32, 33).
5.
Lichtschranke wenden und mit den Torx T20-Schrauben befestigen.
Für CA80SI kann der nächste Arbeitsschritt übersprungen werden. Dieses zusätzliche
Kabel wird für CA80SI nicht benötigt.
6.
Kabel zum Liquidmanager vom Steuermodul (Verbinder LM (2)) abziehen und oben an
der neuen Lichtschranke (3) einstecken → 33, 34.
Endress+Hauser
1
1
EA01591C
A0057740
33
