Verdünnungswasser-Ventil
21
Probenansaugung
22
Probenpumpe
23
Verdünnungsmodul (nur bei hohem MB)
24
Dosierspritze
6.3
Übersicht CA80SI (Silikat)
Die nachfolgenden Bilder (→ 18, 19 und → 19, 20) zeigen eine Übersicht des
CA80SI zur photometrischen Silikatmessung, dargestellt ist ein 2-Kanal-Gerät.
Bei 2-Kanal-Geräten ist die Probenumschaltung im Gerät eingebaut. Filter und Druckbegren-
zer sind extern montiert.
18

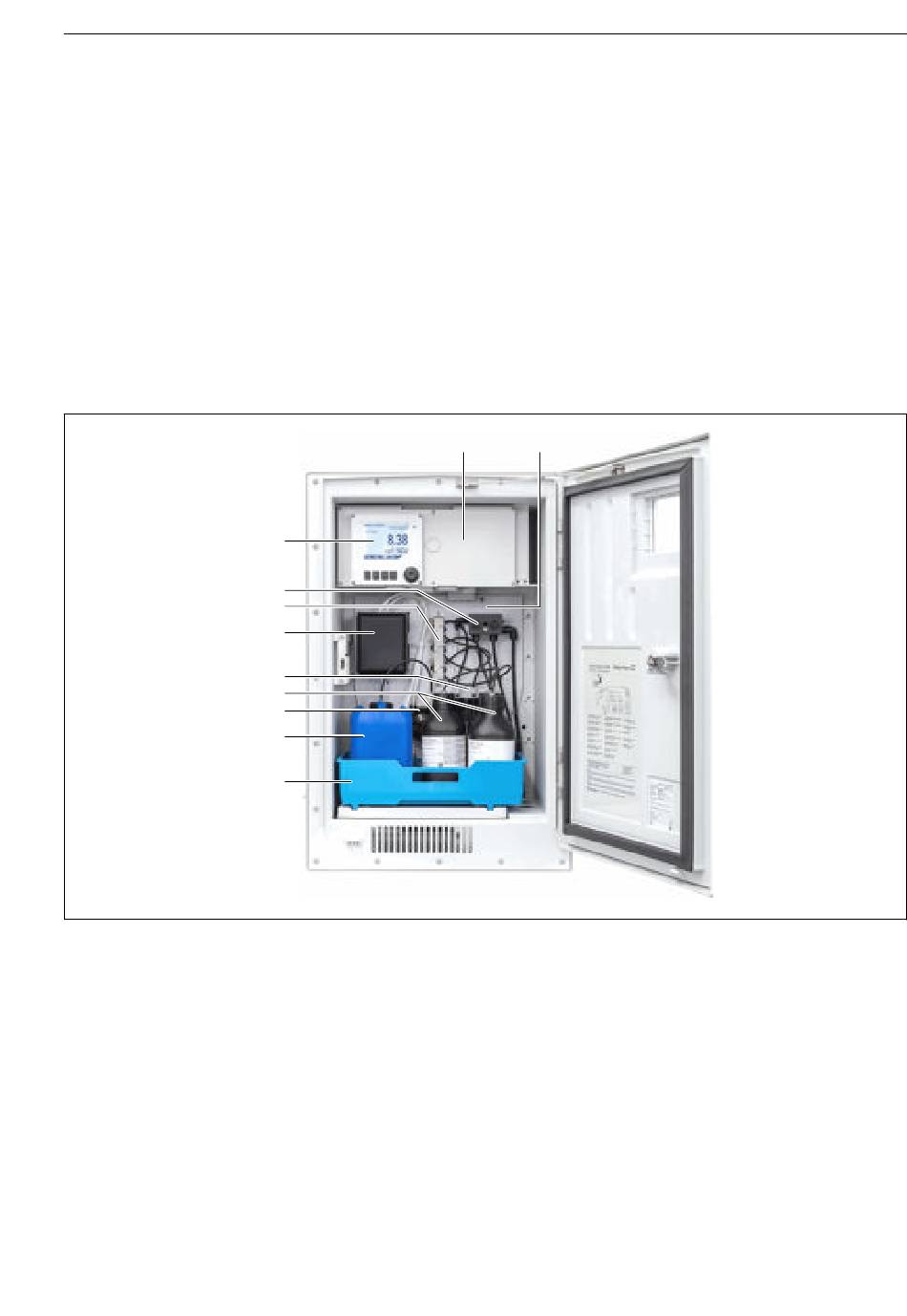

Baugruppenübersicht CA80SI
1
Abdeckung Elektronikraum
2
Trägerplatte → 19, 20
3
Flaschenkorb
4
Flasche für Standardlösung
5
Schlauchpumpe für Standardlösung
6
Reagenzienflaschen
7
Dosierspritzen für Reagenzien
8
Abdeckung, dahinter Küvette mit Photo meter und Rührer
9
Ventilblock für Reagenziendosierung
10
Probenumschaltung (nur 1/2-Kanal-Geräte)
11
Mess– und Bediengerät
Endress+Hauser
11
10
9
8
7
6
5
4
3
1
2
EA01591C
A0057631
