Endress+Hauser Analysator Liquiline System CA80 Einbauanleitung Seite 30

EA01591C

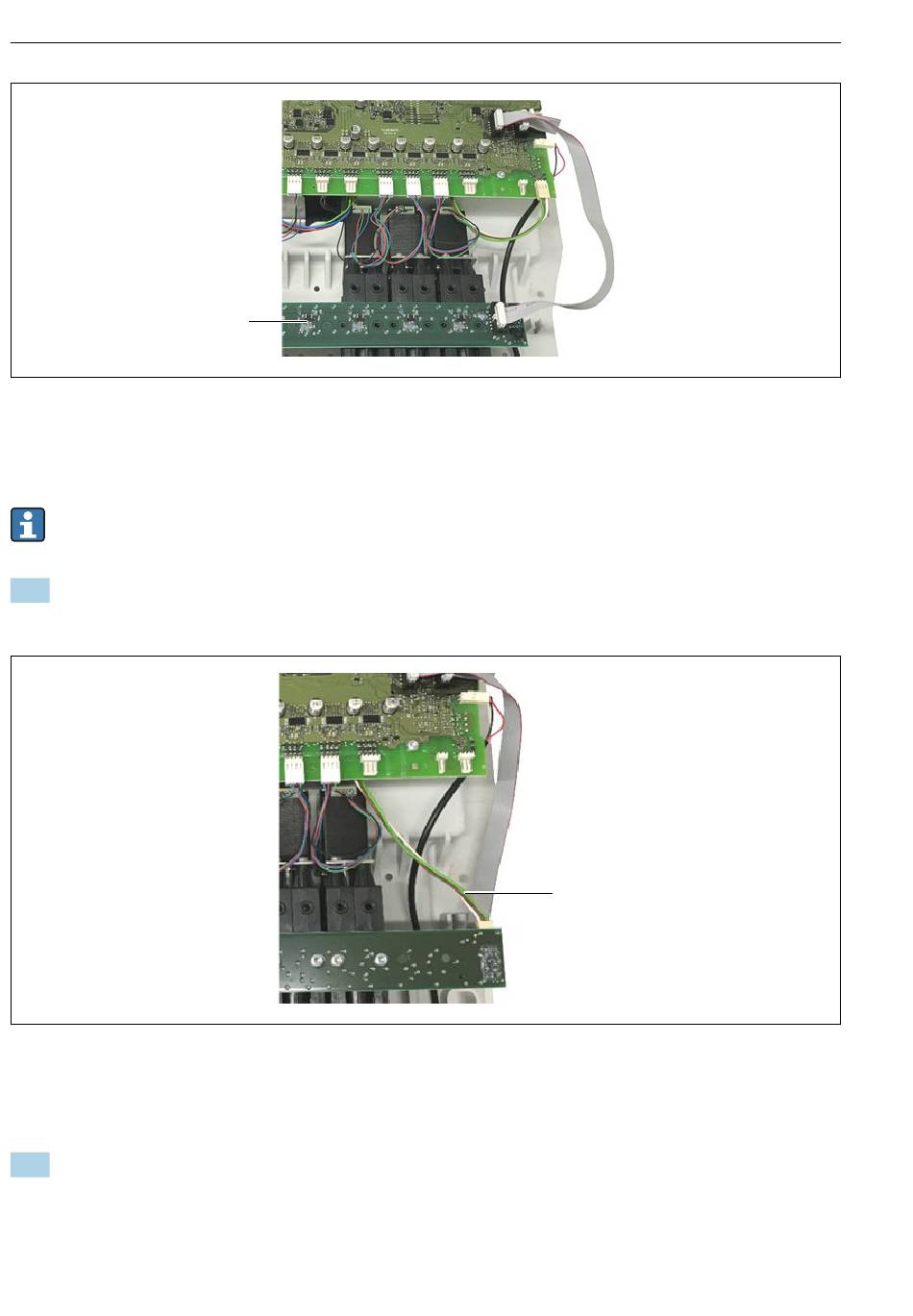

 28 Anschluss Flachbandkabel
1 Lichtschranke (Version V2)
Für CA80SI kann der nächste Arbeitsschritt übersprungen werden. Dieses zusätzliche
Kabel wird für CA80SI nicht benötigt.
3. Kabel zum Liquidmanager oben an der neuen Lichtschranke einstecken
(→  29,  30).
 29 Lichtschrankenstecker oben
1 Kabel zum Liquidmanager, Anschluss an Lichtschranke V2
4. Das zusätzliche Kabel (1) aus dem Servicekit am Steuermodul in Steckverbinder LM (2)
einstecken sowie unten an der Lichtschranke (3) →  30,  31.
30
1
1
