EA01591C
24

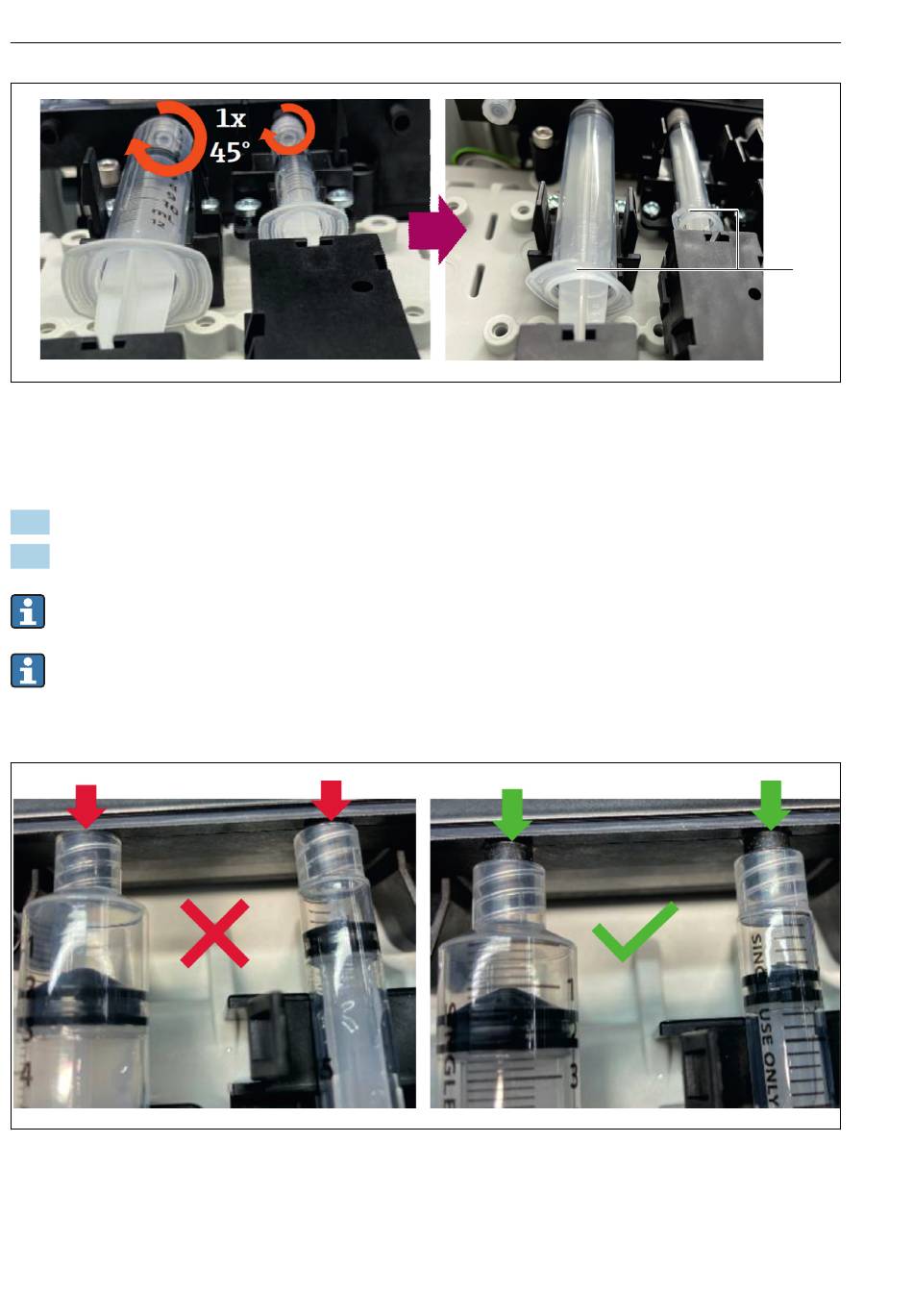

Spritzen um 45° drehen
1
Endposition
14. Spritzen-Adapterstück in den Spritzenantrieb schieben.
15. Spritzenhalter schließen.
Das Ende der Spritze muss parallel zum Liquidmanager sein, sonst kann der Spritzenhal-
ter (siehe → 22, 25, rechts) nicht geschlossen werden.
Die Spritzen (kleine und große) dürfen nicht bis zum Anschlag angezogen werden.
Es muss ein Spalt zwischen dem Liquidmanager und der Spritze vorhanden sein (siehe
nachfolgendes Bild, rechte Seite)!
25
Richtige Positionierung
26
1
A0057900
A0057901
Endress+Hauser
