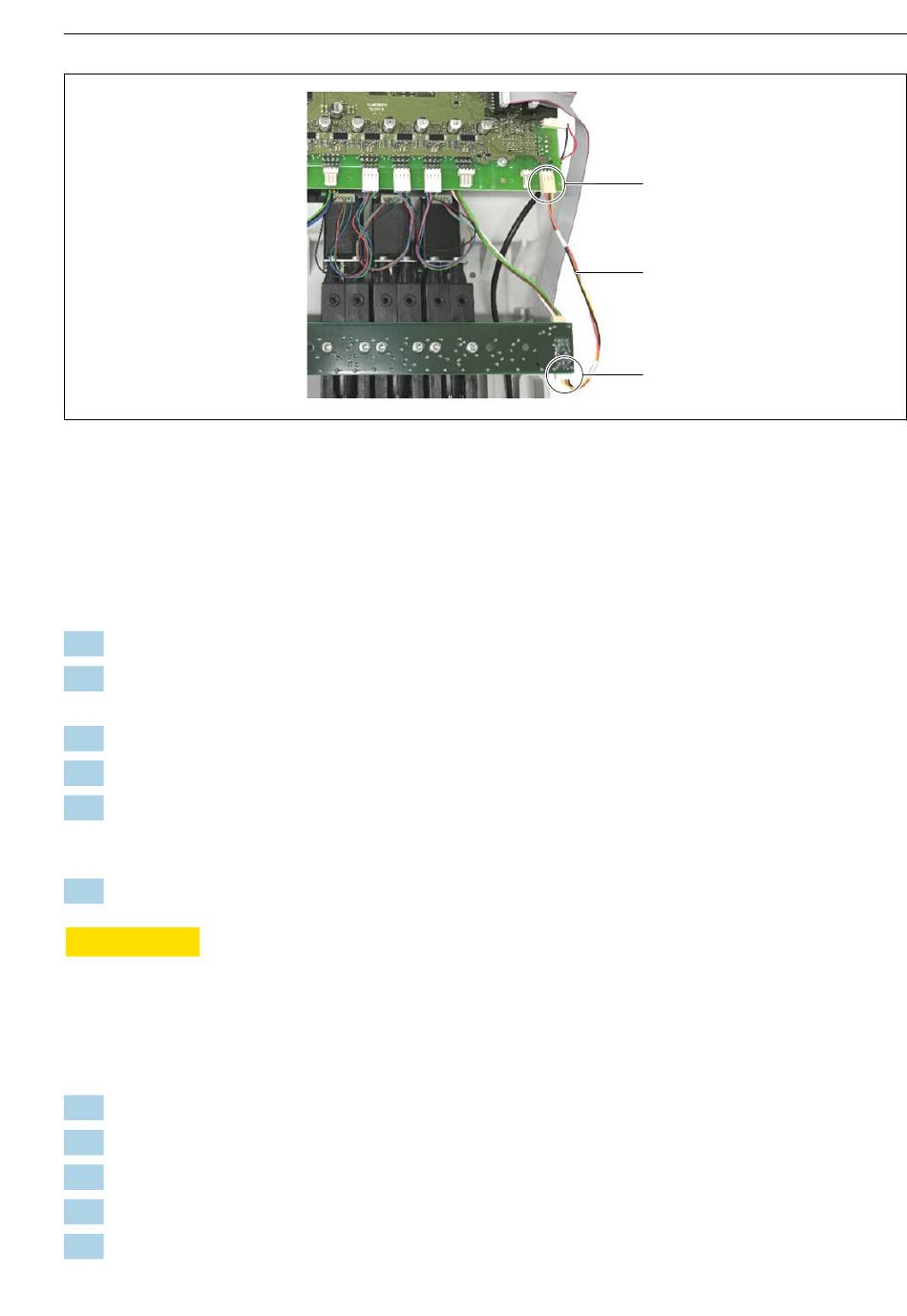

 30 Lichtschranken-Stecker unten
1 Kabel Lichtschranke ↔ Steuermodul
2 Steckverbinder LM, s. auch Bild 28
3 Lichtschranke
Austausch eines Linearantriebs (→  27,  29):
1. Ersatzteilkit 71218490 verwenden.
2. Stecker des defekten Linearantriebs am Steuermodul abziehen (Steckverbinder siehe
auch →  36,  37 bis →  39,  40).
3. Schrauben des defekten Linearantriebs lösen (4 Schrauben Torx T20).
4. Neuen Linearantrieb einbauen und die elektrische Verbindung herstellen.
5. Lichtschranke wieder montieren und die elektrische Verbindung herstellen.
Zusammenbau und Test Linearantrieb:
1. Trägerplatte wieder einbauen.
VORSICHT
L
Auf den Leckagedetektor und die beiden Temperatursensoren des Kühlmoduls unten an
der Trägerplatte achten!
‣
Bauteile und Kabel dürfen nicht eingeklemmt oder gequetscht werden.
Funktion des neuen Antriebs prüfen:
2. "Menü / Betrieb / Wartung / Spritzenwechsel / "Spritzenauswahl" aufrufen.
3. Zu prüfende Spritze auswählen.
4. Auswahl mit "OK" bestätigen.
5. "Spritze aufziehen" wählen, um die Spritze in die untere Position zu bringen.
6. Verfahren der Spritze prüfen.
Endress+Hauser
2
1
3
EA01591C
A0057738
31
