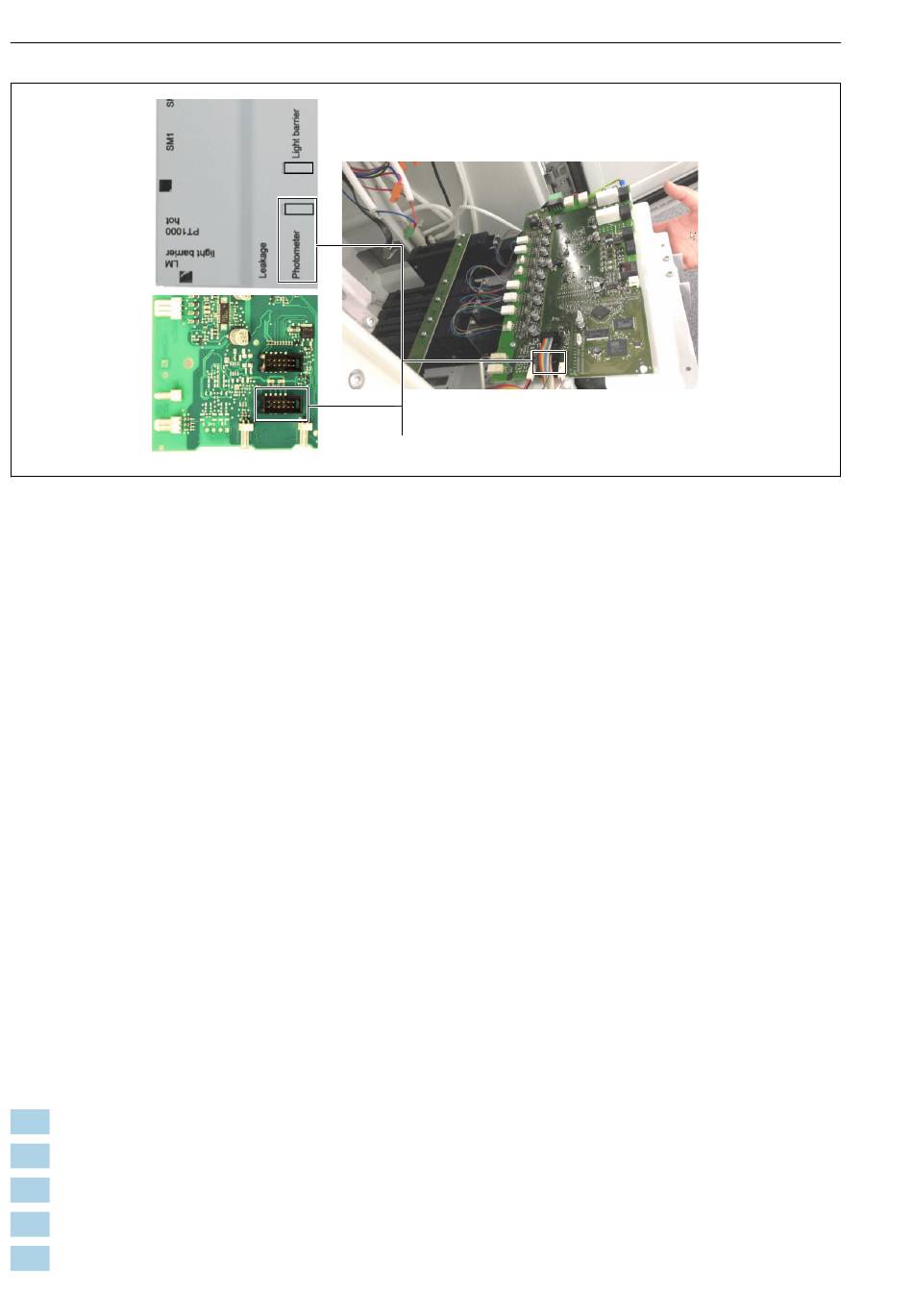

Trägerplatte mit Steuermodul
1
Photometer-Stecker
11
Austausch Linearantrieb und Lichtschrankenmodul
11.1
Ausführungen Lichtschrankenmodul
• Frühere Ausführung: Lichtschranke V1 mit Modul FILB1 Vx.01.00, Ersa-Kit = 71218491.
• Aktuelle Ausführung: Lichtschranke V2 mit Modul FILB1 Vx.04.00, Ersa-Kit = 71465074.
• Kompatibilität: Prinzipiell sind beide Lichtschrankenmodule kompatibel, die unterschiedli-
chen Anschlüsse sind jedoch zu berücksichtigen.
• Austauschanleitungen:
• Vorarbeiten, siehe Kap. 11.2 → 28.
• Austausch von Linearantrieb oder Lichtschrankenmodul Version V2, siehe Kap. 11.3
→ 29.
• Austausch des Lichtschrankenmoduls Version V1, siehe Kap. 11.4 → 28.
• Umbau von Lichtschrankenmodul Version V1 auf neue Version V2, siehe Kap. 11.5
→ 33.
11.2
Vorarbeiten für Austausch von Lichtschrankenmodul oder Line-
arantrieben
1.
Vorarbeiten entsprechend Kap. 7.2 durchführen.
2.
Probenvorbereitung vom CA80 trennen (Schläuche und Kabel).
3.
Alle Schläuche abziehen und alle Spritzen entfernen.
4.
Schrauben der Trägerplatte entfernen (6 Schrauben mit 3 mm Inbus).
5.
Trägerplatte ausklappen (→ 21, 22).
