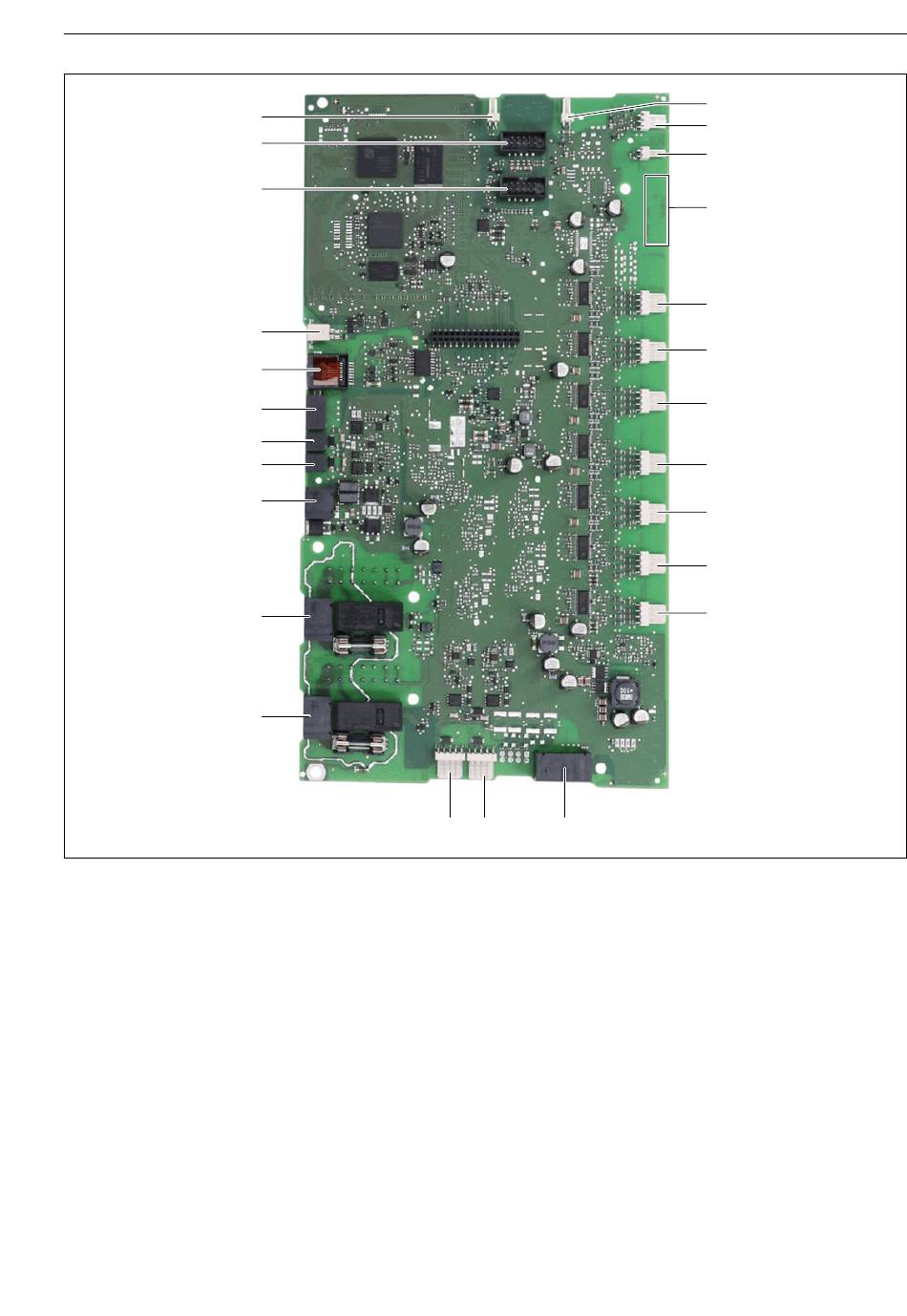

Anschlussübersicht Steuermodul V2 (FXAB2)
1
Leckdetektor
2
Lichtschranke für Liquidmanager
3
Pt1000 Kühlmodul, heiß
4
Identifikation/Modulname
5
Schrittmotor 2 (Spritzenantrieb)
6
Schrittmotor 3 (Spritzenantrieb)
7
Schrittmotor 4 (Spritzenantrieb)
8
Schrittmotor 5 (Spritzenantrieb)
9
Schrittmotor 6 (Spritzenantrieb)
10
Schrittmotor 7 (Spritzenantrieb)
11
Schrittmotor 8 (Liquidmanager-Motor)
12
Peltier-Element
13
Füllstand Probe 1
14
Füllstand Probe 2
15
Schlauchheizung PVB1
Endress+Hauser
14
13
12
EA01591C
1
2
3
4
5
6
7
8
9
10
11
A0057746
