1
22

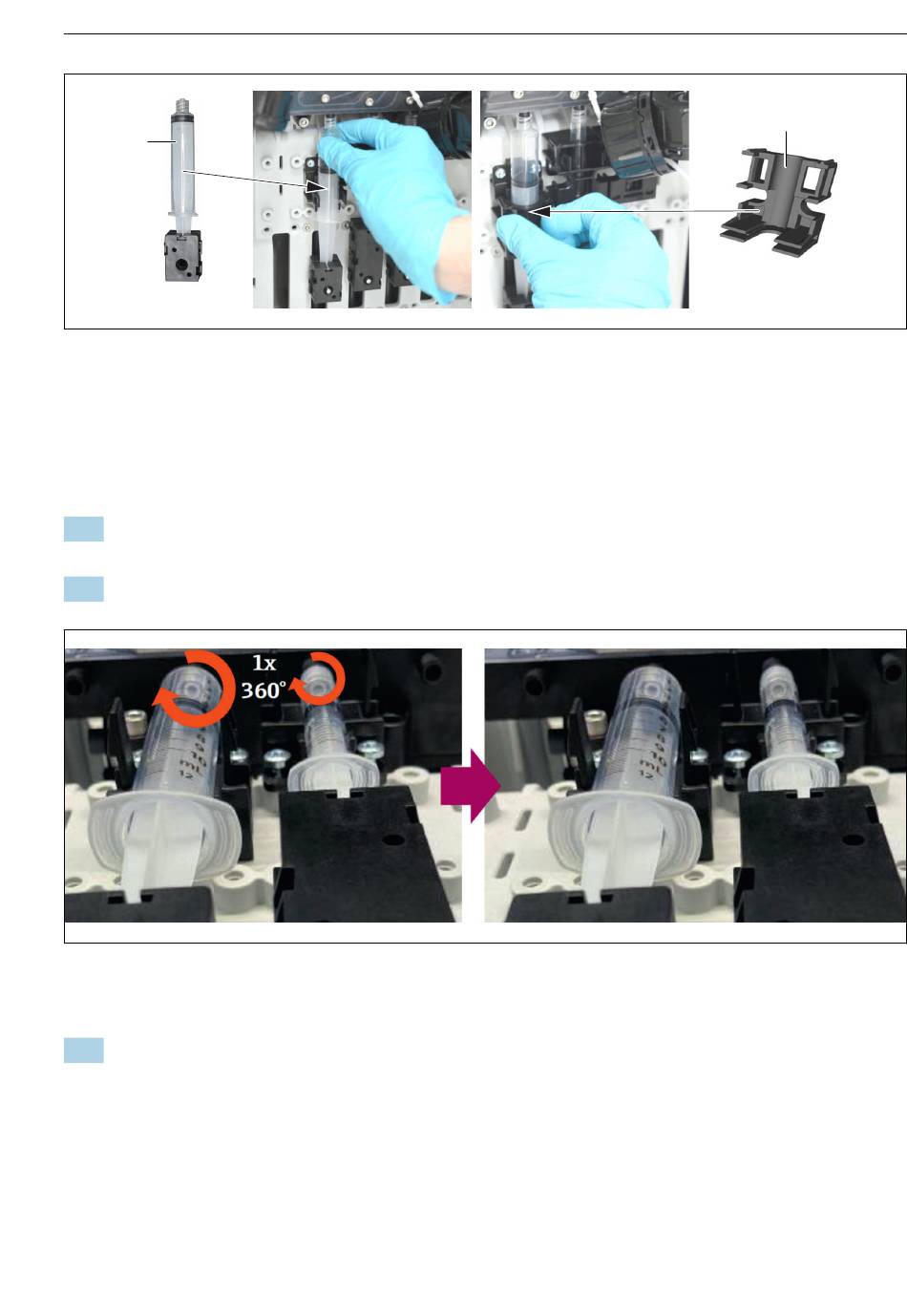

Spritzentausch
1
Spritze mit Adapterstück
2
Spritzenhalter-Oberteil zum aufschnappen
Alte Spritze gegen eine neue Spritze austauschen:
11. Neue Spritzen am Liquidmanager fixieren, hierzu die Spritzen mit der Hand auf dem
Gewinde befestigen. Die folgenden Bilder zeigen alle Spritzengrößen (groß und klein).
12. Zuerst eine volle Umdrehung (360°) von Hand machen.
23
Spritzen um 360° drehen
13. Dann die Spritzen zusätzlich um 45° drehen. Jetzt befinden sich die Spritzen in der rich-
tigen Endposition. Bitte die nachfolgenden Montagehinweise beachten!
Endress+Hauser
EA01591C
2
A0057732
A0057899
25
