6.
Alle Kabel entfernen, die das Steuermodul mit dem CA80 verbinden (Kabelbaum zum
Elektronikraum).
7.
Trägerplatte entfernen.
8.
Als Arbeitsfläche einen Tisch oder eine Arbeitsplatte verwenden. Trägerplatte mitsamt
Trägerplattenabdeckung auf diese Arbeitsfläche legen.
9.
Lichtschranke von den Linearantrieben entfernen. Hierzu die Schrauben (Torx T20,
→ 27, 29) lösen.
10. Flachbandkabel am Lichtschrankenmodul abziehen (nicht erforderlich, wenn nur ein
Linearantrieb ersetzt wird).
27

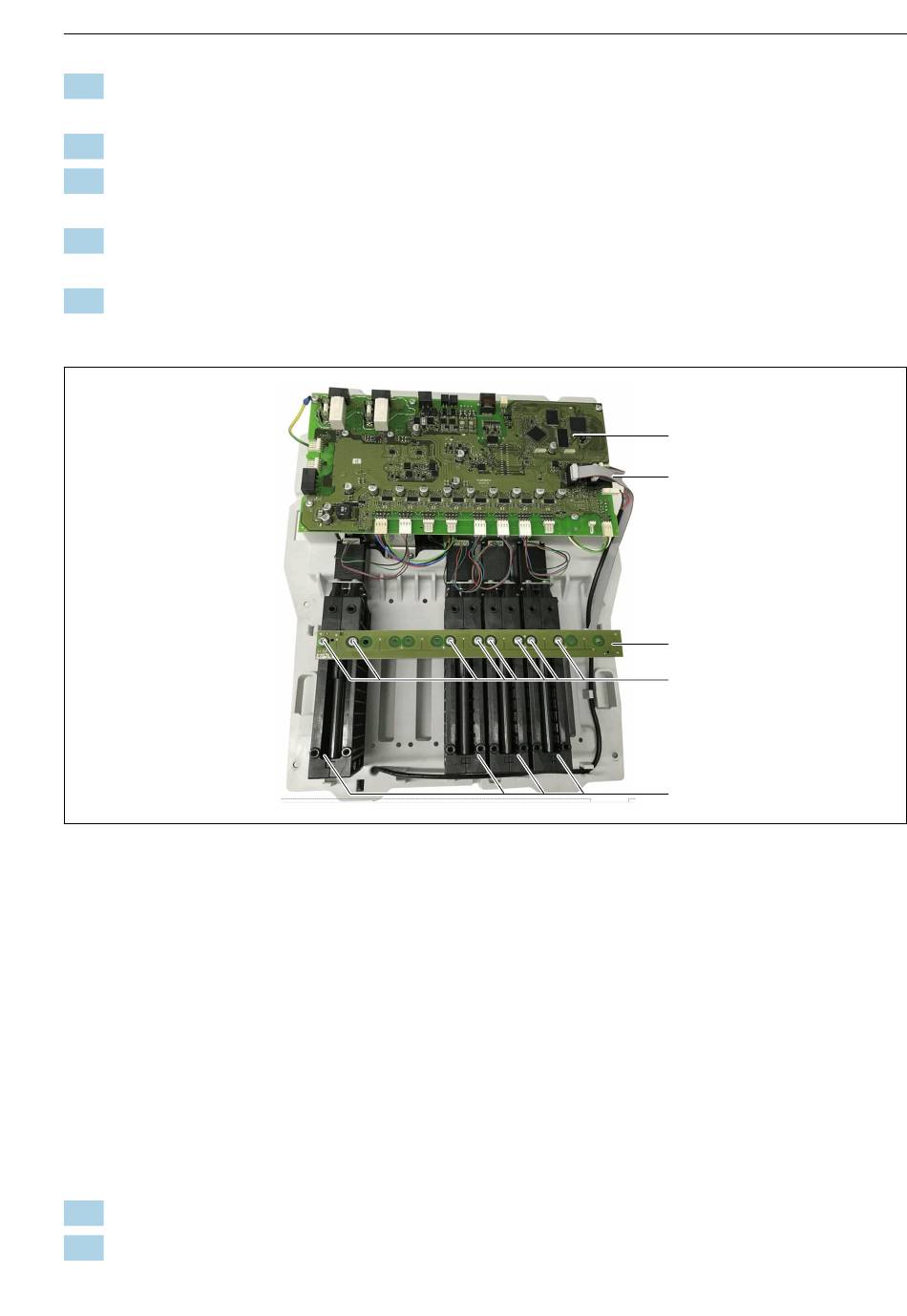

Übersicht Lichtschranken und Linearantriebe
1
Steuermodul (Abdeckung entfernt)
2
Flachbandkabel für Lichtschranke
3
Lichtschranke (im Bild: Typ V1)
4
Befestigungsschrauben Torx T20
5
Linearantriebe
11.3
Austausch des Lichtschrankenmoduls Version V2 oder eines
Linearantriebs
‣
Vorarbeiten entsprechend Kap. 11.2 durchführen.
Lichtschranke austauschen (→ 28, 30):
1.
Ersatzteilkit 71465074 verwenden.
2.
Lichtschranke erneuern. Flachbandkabel an der neuen Lichtschranke einstecken
(→ 26, 28). Lichtschranke wenden und dann befestigen.
Endress+Hauser
EA01591C
1
2
3
4
5
A0057734
29
