av för tidigt.

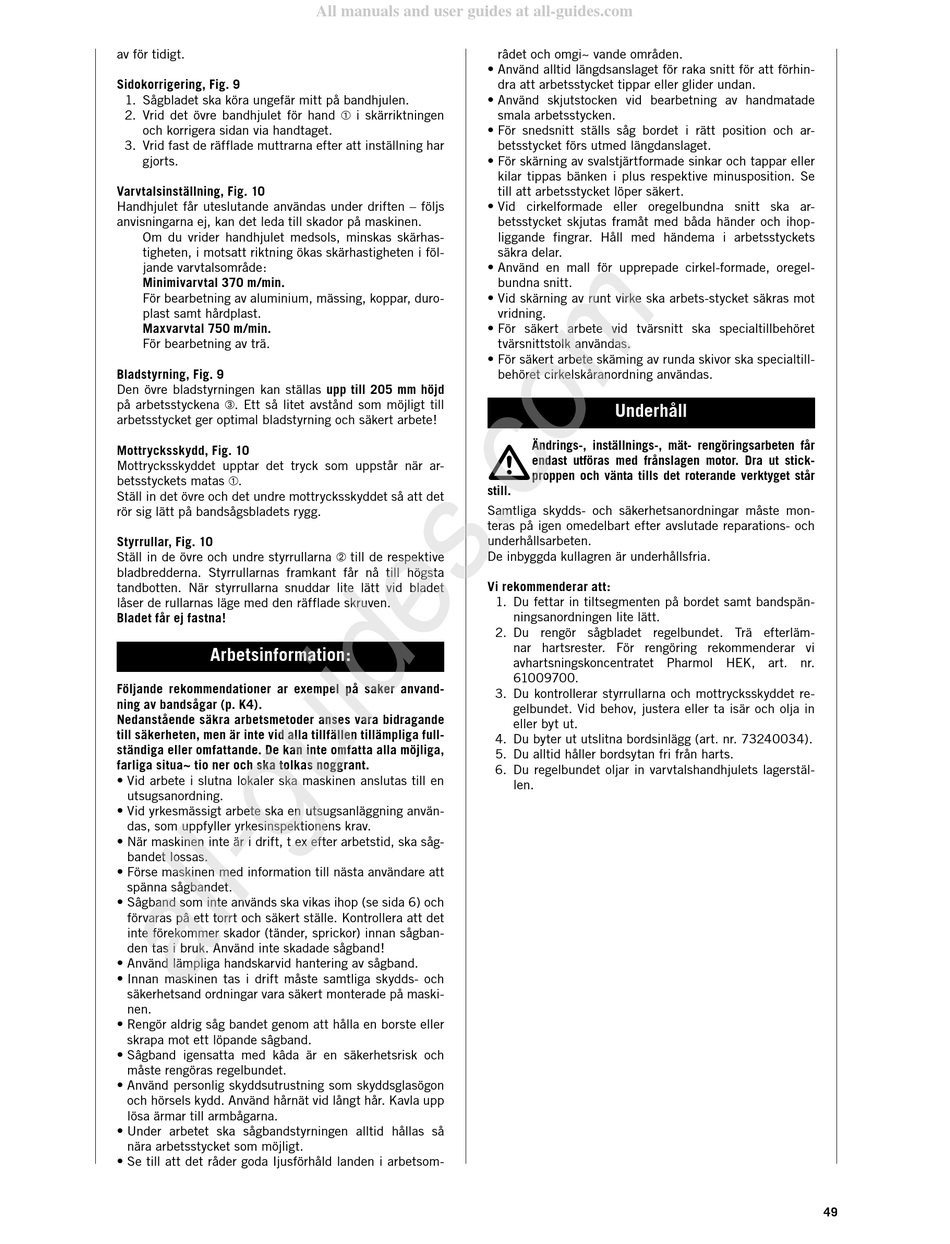

Sidokorrigering, Fig. 9
1. Sågbladet ska köra ungefär mitt på bandhjulen.
2. Vrid det övre bandhjulet för hand ➀ i skärriktningen
och korrigera sidan via handtaget.
3. Vrid fast de räfflade muttrarna efter att inställning har
gjorts.
Varvtalsinställning, Fig. 10
Handhjulet får uteslutande användas under driften – följs
anvisningarna ej, kan det leda till skador på maskinen.
Om du vrider handhjulet medsols, minskas skärhas-
tigheten, i motsatt riktning ökas skärhastigheten i föl-
jande varvtalsområde:
Minimivarvtal 370 m/min.
För bearbetning av aluminium, mässing, koppar, duro-
plast samt hårdplast.
Maxvarvtal 750 m/min.
För bearbetning av trä.
Bladstyrning, Fig. 9
Den övre bladstyrningen kan ställas upp till 205 mm höjd
på arbetsstyckena ➂. Ett så litet avstånd som möjligt till
arbetsstycket ger optimal bladstyrning och säkert arbete!
Mottrycksskydd, Fig. 10
Mottrycksskyddet upptar det tryck som uppstår när ar-
betsstyckets matas ➀.
Ställ in det övre och det undre mottrycksskyddet så att det
rör sig lätt på bandsågsbladets rygg.
Styrrullar, Fig. 10
Ställ in de övre och undre styrrullarna ➁ till de respektive
bladbredderna. Styrrullarnas framkant får nå till högsta
tandbotten. När styrrullarna snuddar lite lätt vid bladet
låser de rullarnas läge med den räfflade skruven.
Bladet får ej fastna!
Arbetsinformation:
Följande rekommendationer ar exempel på saker anvand-
ning av bandsågar (p. K4).
Nedanstående säkra arbetsmetoder anses vara bidragande
till säkerheten, men är inte vid alla tillfällen tillämpliga full-
ständiga eller omfattande. De kan inte omfatta alla möjliga,
farliga situa~ tio ner och ska tolkas noggrant.
• Vid arbete i slutna lokaler ska maskinen anslutas till en
utsugsanordning.
• Vid yrkesmässigt arbete ska en utsugsanläggning använ-
das, som uppfyller yrkesinspektionens krav.
• När maskinen inte är i drift, t ex efter arbetstid, ska såg-
bandet lossas.
• Förse maskinen med information till nästa användare att
spänna sågbandet.
• Sâgband som inte används ska vikas ihop (se sida 6) och
förvaras pâ ett torrt och säkert ställe. Kontrollera att det
inte förekommer skador (tänder, sprickor) innan sågban-
den tas i bruk. Använd inte skadade sågband!
• Använd lämpliga handskarvid hantering av sågband.
• Innan maskinen tas i drift måste samtliga skydds- och
säkerhetsand ordningar vara säkert monterade på maski-
nen.
• Rengör aldrig såg bandet genom att hålla en borste eller
skrapa mot ett löpande sâgband.
• Sâgband igensatta med kâda är en säkerhetsrisk och
måste rengöras regelbundet.
• Använd personlig skyddsutrustning som skyddsglasögon
och hörsels kydd. Använd hårnät vid långt hår. Kavla upp
lösa ärmar till armbågarna.
• Under arbetet ska sågbandstyrningen alltid hållas så
nära arbetsstycket som möjligt.
• Se till att det råder goda Ijusförhåld landen i arbetsom-
All manuals and user guides at all-guides.com
• Använd alltid längdsanslaget för raka snitt för att förhin-
• Använd skjutstocken vid bearbetning av handmatade
• För snedsnitt ställs såg bordet i rätt position och ar-
• För skärning av svalstjärtformade sinkar och tappar eller
• Vid cirkelformade eller oregelbundna snitt ska ar-
• Använd en mall för upprepade cirkel-formade, oregel-
• Vid skärning av runt virke ska arbets-stycket säkras mot
• För säkert arbete vid tvärsnitt ska specialtillbehöret
• För säkert arbete skäming av runda skivor ska specialtill-
still.
Samtliga skydds- och säkerhetsanordningar måste mon-
teras på igen omedelbart efter avslutade reparations- och
underhållsarbeten.
De inbyggda kullagren är underhållsfria.
Vi rekommenderar att:
1. Du fettar in tiltsegmenten på bordet samt bandspän-
2. Du rengör sågbladet regelbundet. Trä efterläm-
3. Du kontrollerar styrrullarna och mottrycksskyddet re-
4. Du byter ut utslitna bordsinlägg (art. nr. 73240034).
5. Du alltid håller bordsytan fri från harts.
6. Du regelbundet oljar in varvtalshandhjulets lagerstäl-
râdet och omgi~ vande områden.
dra att arbetsstycket tippar eller glider undan.
smala arbetsstycken.
betsstycket förs utmed längdanslaget.
kilar tippas bänken i plus respektive minusposition. Se
till att arbetsstycket löper säkert.
betsstycket skjutas framåt med båda händer och ihop-
liggande fingrar. Håll med händema i arbetsstyckets
säkra delar.
bundna snitt.
vridning.
tvärsnittstolk användas.
behöret cirkelskåranordning användas.
Underhåll
Ändrings-, inställnings-, mät- rengöringsarbeten får
endast utföras med frånslagen motor. Dra ut stick-
proppen och vänta tills det roterande verktyget står
ningsanordningen lite lätt.
nar hartsrester. För rengöring rekommenderar vi
avhartsningskoncentratet Pharmol HEK, art. nr.
61009700.
gelbundet. Vid behov, justera eller ta isär och olja in
eller byt ut.
len.
49
