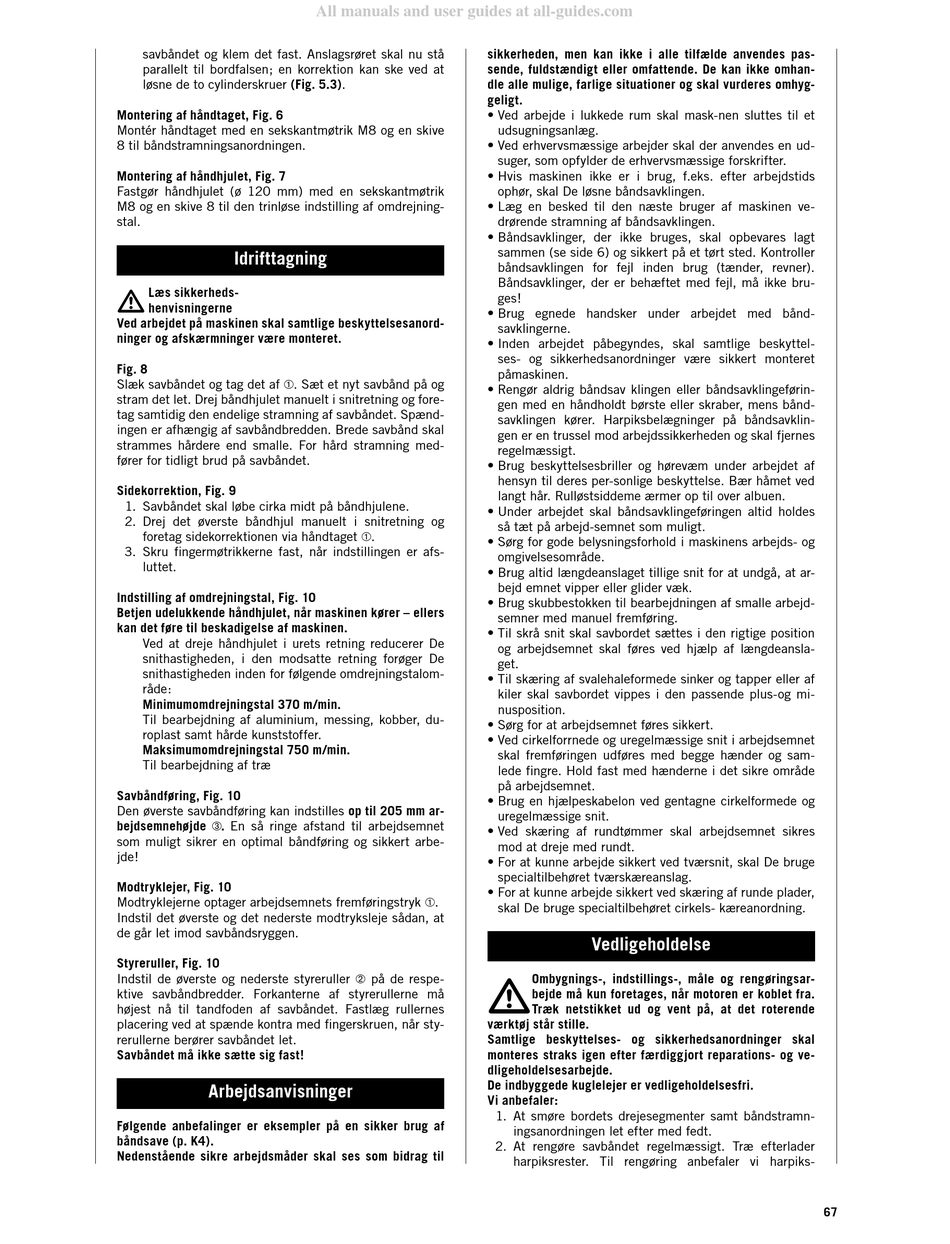

savbåndet og klem det fast. Anslagsrøret skal nu stå
parallelt til bordfalsen; en korrektion kan ske ved at
løsne de to cylinderskruer (Fig. 5.3).
Montering af håndtaget, Fig. 6
Montér håndtaget med en sekskantmøtrik M8 og en skive
8 til båndstramningsanordningen.
Montering af håndhjulet, Fig. 7
Fastgør håndhjulet (ø 120 mm) med en sekskantmøtrik
M8 og en skive 8 til den trinløse indstilling af omdrejning-
stal.
Idrifttagning
Læs sikkerheds-
henvisningerne
Ved arbejdet på maskinen skal samtlige beskyttelsesanord-
ninger og afskærmninger være monteret.
Fig. 8
Slæk savbåndet og tag det af ➀. Sæt et nyt savbånd på og
stram det let. Drej båndhjulet manuelt i snitretning og fore-
tag samtidig den endelige stramning af savbåndet. Spænd-
ingen er afhængig af savbåndbredden. Brede savbånd skal
strammes hårdere end smalle. For hård stramning med-
fører for tidligt brud på savbåndet.
Sidekorrektion, Fig. 9
1. Savbåndet skal løbe cirka midt på båndhjulene.
2. Drej det øverste båndhjul manuelt i snitretning og
foretag sidekorrektionen via håndtaget ➀.
3. Skru fingermøtrikkerne fast, når indstillingen er afs-
luttet.
Indstilling af omdrejningstal, Fig. 10
Betjen udelukkende håndhjulet, når maskinen kører – ellers
kan det føre til beskadigelse af maskinen.
Ved at dreje håndhjulet i urets retning reducerer De
snithastigheden, i den modsatte retning forøger De
snithastigheden inden for følgende omdrejningstalom-
råde:
Minimumomdrejningstal 370 m/min.
Til bearbejdning af aluminium, messing, kobber, du-
roplast samt hårde kunststoffer.
Maksimumomdrejningstal 750 m/min.
Til bearbejdning af træ
Savbåndføring, Fig. 10
Den øverste savbåndføring kan indstilles op til 205 mm ar-
bejdsemnehøjde ➂. En så ringe afstand til arbejdsemnet
som muligt sikrer en optimal båndføring og sikkert arbe-
jde!
Modtryklejer, Fig. 10
Modtryklejerne optager arbejdsemnets fremføringstryk ➀.
Indstil det øverste og det nederste modtryksleje sådan, at
de går let imod savbåndsryggen.
Styreruller, Fig. 10
Indstil de øverste og nederste styreruller ➁ på de respe-
ktive savbåndbredder. Forkanterne af styrerullerne må
højest nå til tandfoden af savbåndet. Fastlæg rullernes
placering ved at spænde kontra med fingerskruen, når sty-
rerullerne berører savbåndet let.
Savbåndet må ikke sætte sig fast!
Arbejdsanvisninger
Følgende anbefalinger er eksempler på en sikker brug af
båndsave (p. K4).
Nedenstående sikre arbejdsmåder skal ses som bidrag til
All manuals and user guides at all-guides.com
sikkerheden, men kan ikke i alle tilfælde anvendes pas-
sende, fuldstændigt eller omfattende. De kan ikke omhan-
dle alle mulige, farlige situationer og skal vurderes omhyg-
geligt.
• Ved arbejde i lukkede rum skal mask-nen sluttes til et
• Ved erhvervsmæssige arbejder skal der anvendes en ud-
• Hvis maskinen ikke er i brug, f.eks. efter arbejdstids
• Læg en besked til den næste bruger af maskinen ve-
• Båndsavklinger, der ikke bruges, skal opbevares lagt
• Brug egnede handsker under arbejdet med bånd-
• Inden arbejdet påbegyndes, skal samtlige beskyttel-
• Rengør aldrig båndsav klingen eller båndsavklingeførin-
• Brug beskyttelsesbriller og hørevæm under arbejdet af
• Under arbejdet skal båndsavklingeføringen altid holdes
• Sørg for gode belysningsforhold i maskinens arbejds- og
• Brug altid længdeanslaget tillige snit for at undgå, at ar-
• Brug skubbestokken til bearbejdningen af smalle arbejd-
• Til skrå snit skal savbordet sættes i den rigtige position
• Til skæring af svalehaleformede sinker og tapper eller af
• Sørg for at arbejdsemnet føres sikkert.
• Ved cirkelforrnede og uregelmæssige snit i arbejdsemnet
• Brug en hjælpeskabelon ved gentagne cirkelformede og
• Ved skæring af rundtømmer skal arbejdsemnet sikres
• For at kunne arbejde sikkert ved tværsnit, skal De bruge
• For at kunne arbejde sikkert ved skæring af runde plader,
værktøj står stille.
Samtlige beskyttelses- og sikkerhedsanordninger skal
monteres straks igen efter færdiggjort reparations- og ve-
dligeholdelsesarbejde.
De indbyggede kuglelejer er vedligeholdelsesfri.
Vi anbefaler:
1. At smøre bordets drejesegmenter samt båndstramn-
2. At rengøre savbåndet regelmæssigt. Træ efterlader
udsugningsanlæg.
suger, som opfylder de erhvervsmæssige forskrifter.
ophør, skal De løsne båndsavklingen.
drørende stramning af båndsavklingen.
sammen (se side 6) og sikkert på et tørt sted. Kontroller
båndsavklingen for fejl inden brug (tænder, revner).
Båndsavklinger, der er behæftet med fejl, må ikke bru-
ges!
savklingerne.
ses- og sikkerhedsanordninger være sikkert monteret
påmaskinen.
gen med en håndholdt børste eller skraber, mens bånd-
savklingen kører. Harpiksbelægninger på båndsavklin-
gen er en trussel mod arbejdssikkerheden og skal fjernes
regelmæssigt.
hensyn til deres per-sonlige beskyttelse. Bær håmet ved
langt hår. Rulløstsiddeme ærmer op til over albuen.
så tæt på arbejd-semnet som muligt.
omgivelsesområde.
bejd emnet vipper eller glider væk.
semner med manuel fremføring.
og arbejdsemnet skal føres ved hjælp af længdeansla-
get.
kiler skal savbordet vippes i den passende plus-og mi-
nusposition.
skal fremføringen udføres med begge hænder og sam-
lede fingre. Hold fast med hænderne i det sikre område
på arbejdsemnet.
uregelmæssige snit.
mod at dreje med rundt.
specialtilbehøret tværskæreanslag.
skal De bruge specialtilbehøret cirkels- kæreanordning.
Vedligeholdelse
Ombygnings-, indstillings-, måle og rengøringsar-
bejde må kun foretages, når motoren er koblet fra.
Træk netstikket ud og vent på, at det roterende
ingsanordningen let efter med fedt.
harpiksrester. Til rengøring anbefaler vi harpiks-
