Technische Daten
v (ft/s)
v (m/s)
135
40
120
35
105
30
90
25
75
20
60
15
45
10
30
5
15
0
0
0
0

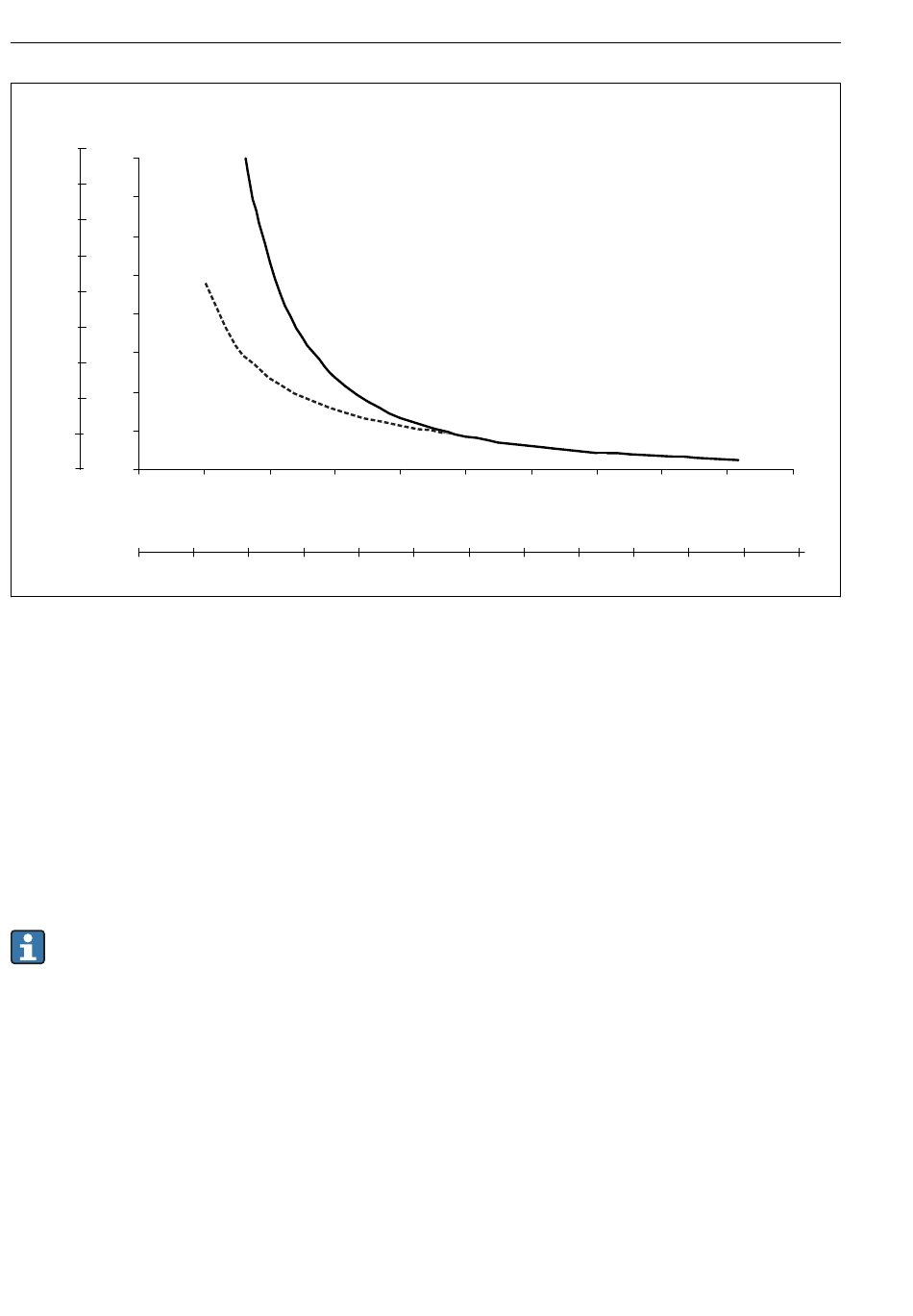

 6 Zulässige Anströmgeschwindigkeit in Abhängigkeit von der Einstecklänge
L Beströmte Einstecklänge
v Anströmgeschwindigkeit
A Medium Wasser bei T = 50 °C (122 °F)
B Medium überhitzter Dampf bei T = 200 °C (392 °F)
Die zulässige Anströmgeschwindigkeit ist das Minimum aus Resonanzgeschwindigkeit (Reso-
nanzabstand 80%) und durch Beströmung verursachter Belastung oder Knickung, die zum
Versagen des Thermometerrohres bzw. zur Unterschreitung der Sicherheitszahl (1,9) führen
würde. Die Berechnung erfolgte für die spezifizierten Grenzeinsatzbedingungen von T =
200 °C (392 °F) und Prozessdruck p ≤ 100 bar (1 450 psi) Prozessdruck.
Die mechanische Belastbarkeit in Abhängigkeit der Einbau- und Prozessbedingungen
kann online im Schutzrohrberechnungstool TW Sizing Modul in der Endress+Hauser
Applicator-Software überprüft werden. →  17
11.6.3 Messstoff - Aggregatzustand
Gasförmig oder flüssig (auch mit hoher Viskosität, z. B. Joghurt).
11.7 Konstruktiver Aufbau
11.7.1 Bauform, Maße
Thermometer für allgemeine Anwendungen
30
B
A
30 60 90
1 2 3 4
120 150 180
L (mm)
5 6 7
L (in)
Kompaktthermometer TMR31, TMR35
210 240 270
8 9 10 11
Endress+Hauser
300
12
A0008065
