Montage
A
1
2
3
4

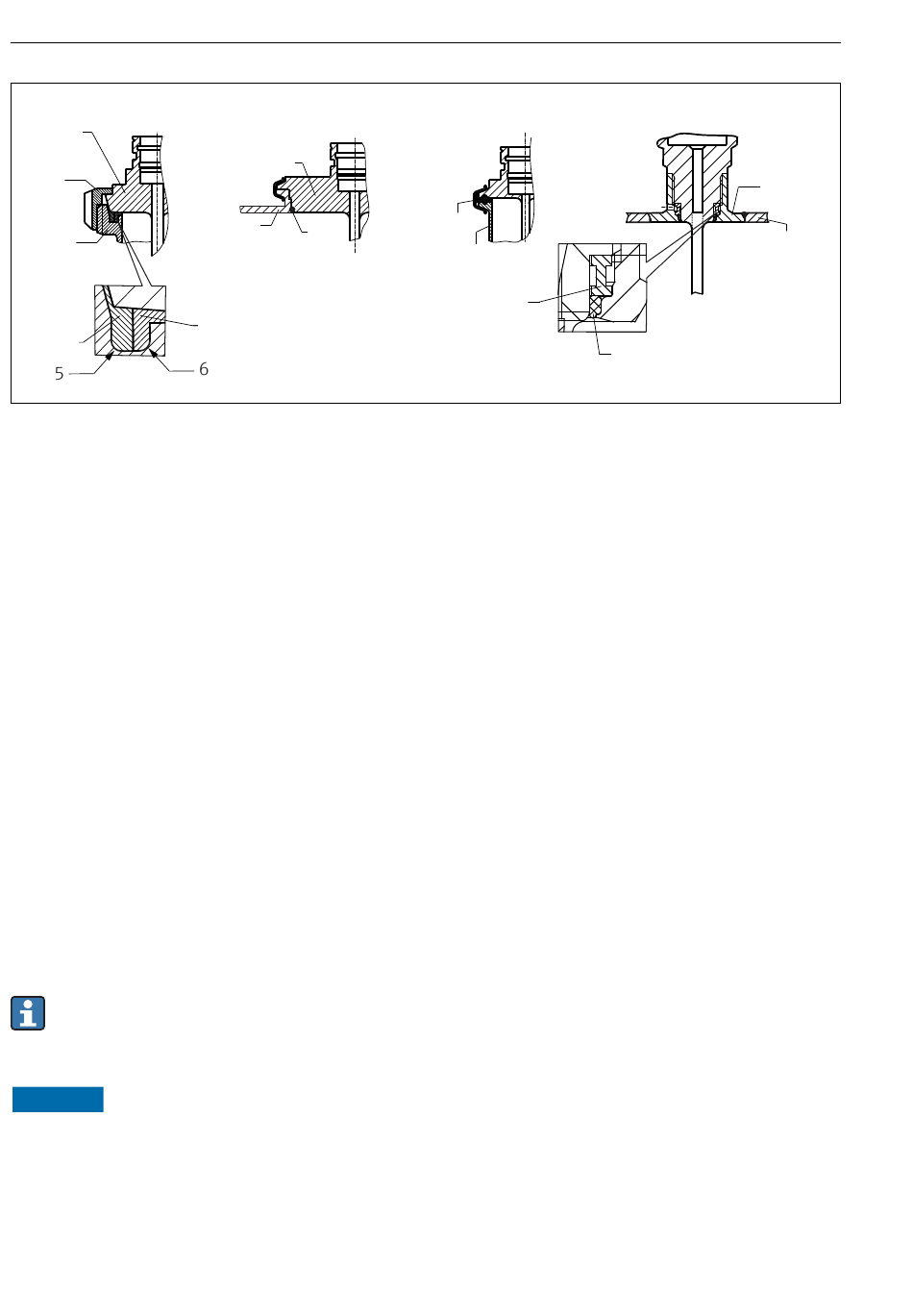

 3 Detaillierte Einbauhinweise bei hygienegerechter Installation
A Milchrohrverschraubung nach DIN 11851, nur in Verbindung mit EHEDG bescheinigtem und selbst-
zentrierenden Dichtring
1 Sensor mit Milchrohrverschraubung
2 Nutüberwurfmutter
3 Gegenanschluss
4 Zentrierring
5 R0.4
6 R0.4
7 Dichtungsring
B
®
Varivent - Prozessanschluss für VARINLINE
8 Sensor mit Varivent Anschluss
9 Gegenanschluss
10 O-Ring
C Clamp nach ISO 2852
11 Formdichtung
12 Gegenanschluss
D Prozessanschluss Liquiphant-M G1", horizontaler Einbau
13 Einschweißadapter
14 Behälterwand
15 O-Ring
16 Druckring
Die Gegenstücke für die Prozessanschlüsse sowie die Dichtungen oder Dichtringe sind
nicht im Lieferumfang des Thermometers enthalten. Liquiphant M-Einschweißadapter
mit zugehörigen Dichtungssätzen sind als Zubehör erhältlich (siehe ' Z ubehör' ' ) .
HINWEIS
Im Fehlerfall eines Dichtrings (O-Ring) oder einer Dichtung müssen folgende Maßnah-
men durchgeführt werden:
‣
Das Thermometer muss ausgebaut werden.
‣
Das Gewinde und die O-Ringnut/Dichtfläche müssen gereinigt werden.
‣
Der Dichtring bzw. die Dichtung müssen ausgetauscht werden.
‣
CIP muss nach dem Einbau durchgeführt werden.
10
B
8
9
10
7
C
11
12
16
®
Gehäuse
Kompaktthermometer TMR31, TMR35
D
15
Endress+Hauser
13
14
