Ausrichtung des DR 10s in der Rasterlade
Die Klammern der Rasterlade können den Netzschalter des DR 10s auslösen.
Um ein Ausschalten des Detektors beim Einsetzen in die Rasterlade zu verhindern, ist die unten be-
schriebene Ausrichtung einzuhalten.
Ausrichtung im Röntgentisch
Zur Verwendung des Detektors im Hochformat legen Sie den Detektor im Hochformat ein.
So verwenden Sie den Detektor im Querformat:
1. Legen Sie den Detektor im Hochformat ein.
2. Drehen Sie den Detektor in der Rasterlade.
1

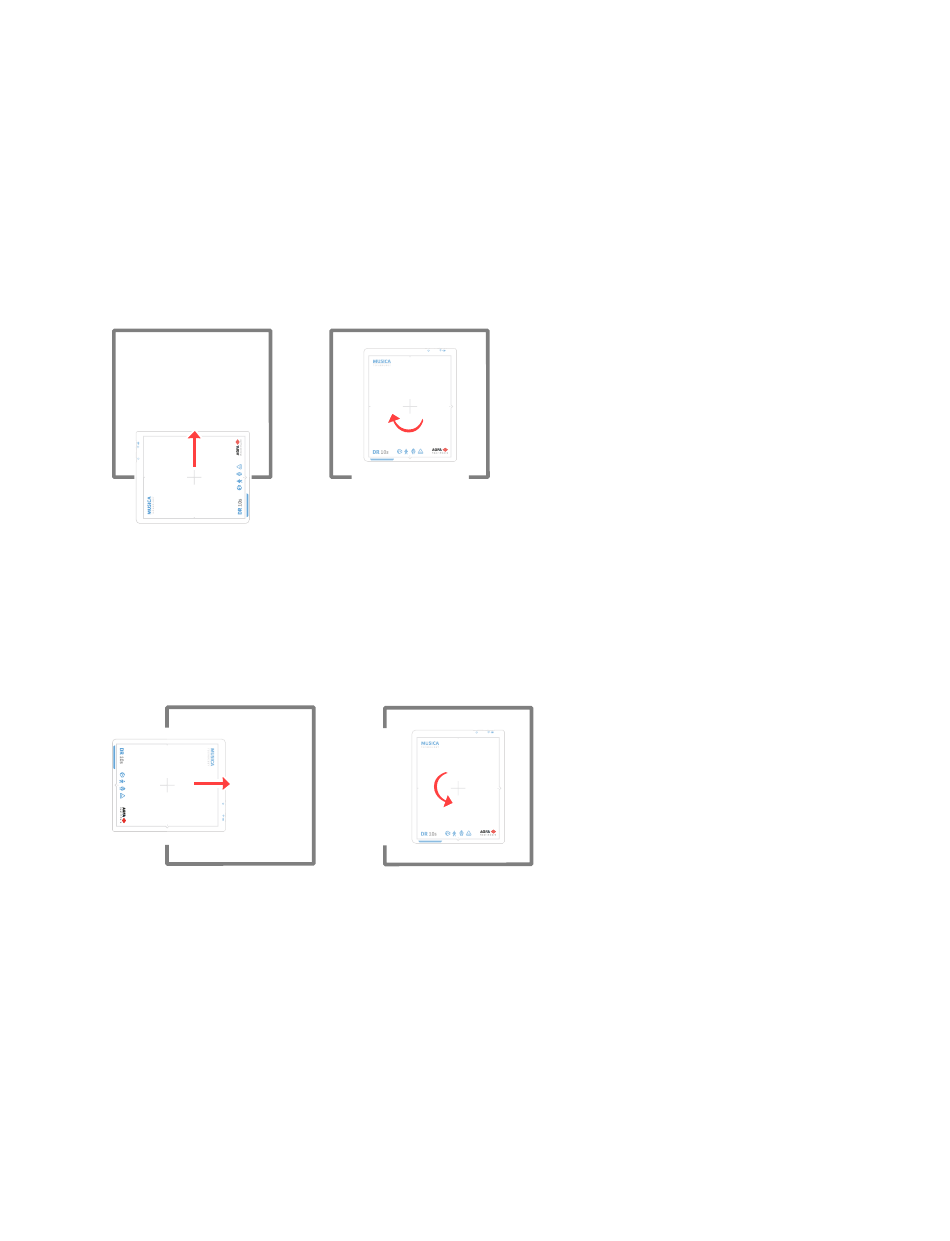

Abbildung 73: Ausrichtung im Röntgentisch im Querformat
Ausrichtung im Röntgen-Wandstativ bei linksseitigem Einlegen
• Zur Verwendung des Detektors im Querformat legen Sie den Detektor im Querformat ein.
• So verwenden Sie den Detektor im Hochformat:
1. Legen Sie den Detektor im Querformat ein.
2. Drehen Sie den Detektor in der Rasterlade.
1
Abbildung 74: Ausrichtung im Hochformat im Röntgen-Wandstativ bei linksseitigem Einlegen
Ausrichtung im Röntgen-Wandstativ bei rechtsseitigem Einlegen
• Zur Verwendung des Detektors im Querformat legen Sie den Detektor im Querformat ein.
• So verwenden Sie den Detektor im Hochformat:
1. Legen Sie den Detektor im Querformat ein.
2. Drehen Sie den Detektor in der Rasterlade.
2
2
