AGFA DR 400 Bedienungsanleitung Seite 144

1
2
3
4
5
6
7 8
1.
Wandstativsäule
2.
Anzeige für aktive Arbeitsstation
3.
Rasterlade
4.
Taste zum Einschalten des Kollimatorlichts
5.
Vorderes Bedienfeld
6.
Griff für vertikale Bewegungen (beidseitig)
7.
Kipperweiterung
8.
Kippgriff

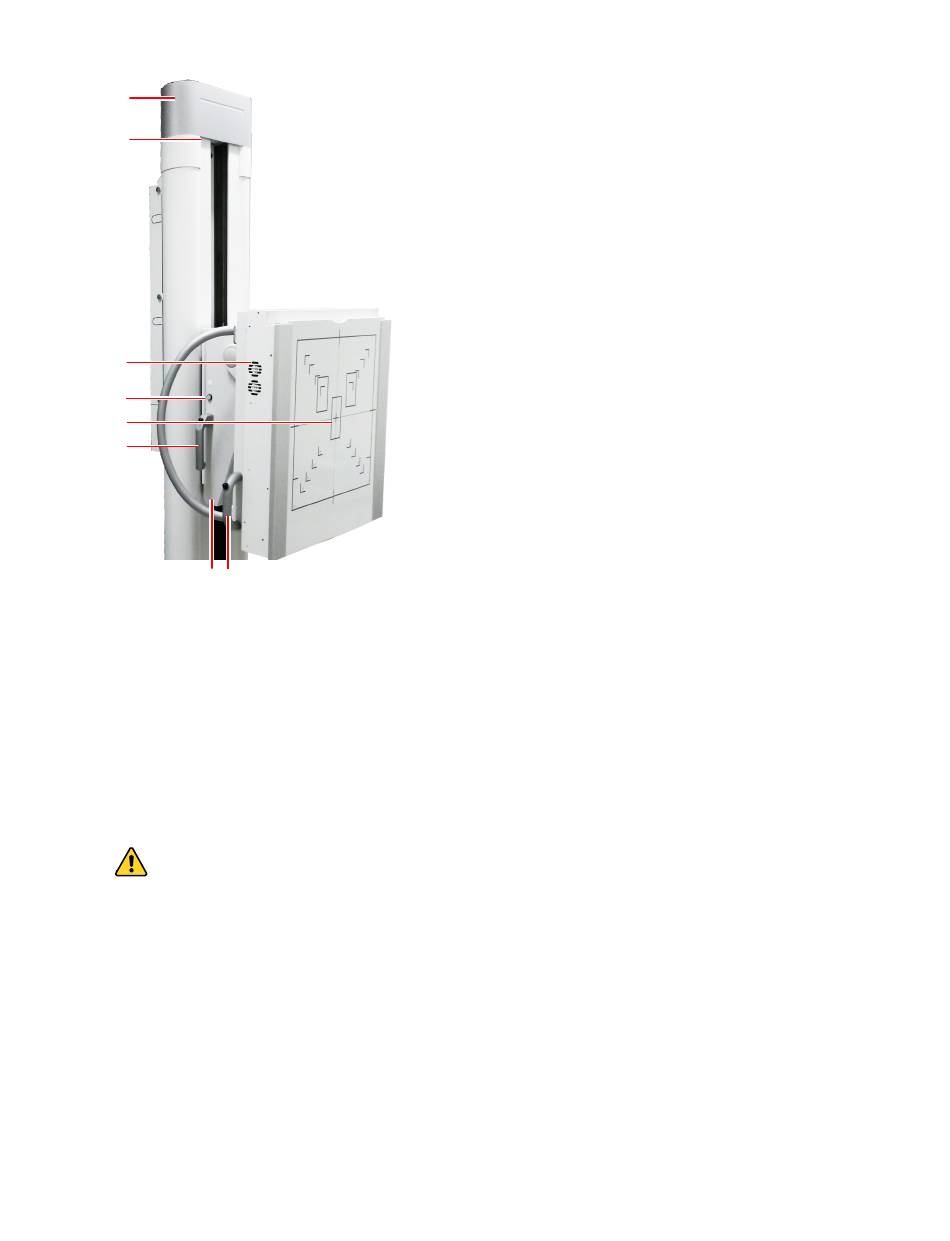

Abbildung 62: Röntgen-Wandstativ, vertikale Ausführung und vertikal schwenkbare Ausfüh-
rung
Vorsicht: Die Formatangaben auf der Vorderseite des Rasterwandgeräts zeigen Format und
Position der Kassette oder des Detektors Bitte beachten Sie, dass der tatsächliche Bereich für
die Bilderfassung kleiner ist als angezeigt. Das Bild des belichteten Objekts ist etwas vergrö-
ßert, da es einen Abstand zwischen der Vorderseite des Rasterwandgeräts und der Kasset-
te bzw. dem Detektor gibt. Der empfindliche Bereich der Kassette oder des Detektors kann
etwas kleiner als der angezeigte Bereich sein. Bezüglich der genauen Werte prüfen Sie bitte
die technischen Daten der Kassette oder des Detektors.
• Positionieren des Röntgen-Wandstativs
• Zubehör für das Röntgen-Rasterwandgerät
auf Seite 145
auf Seite 147
