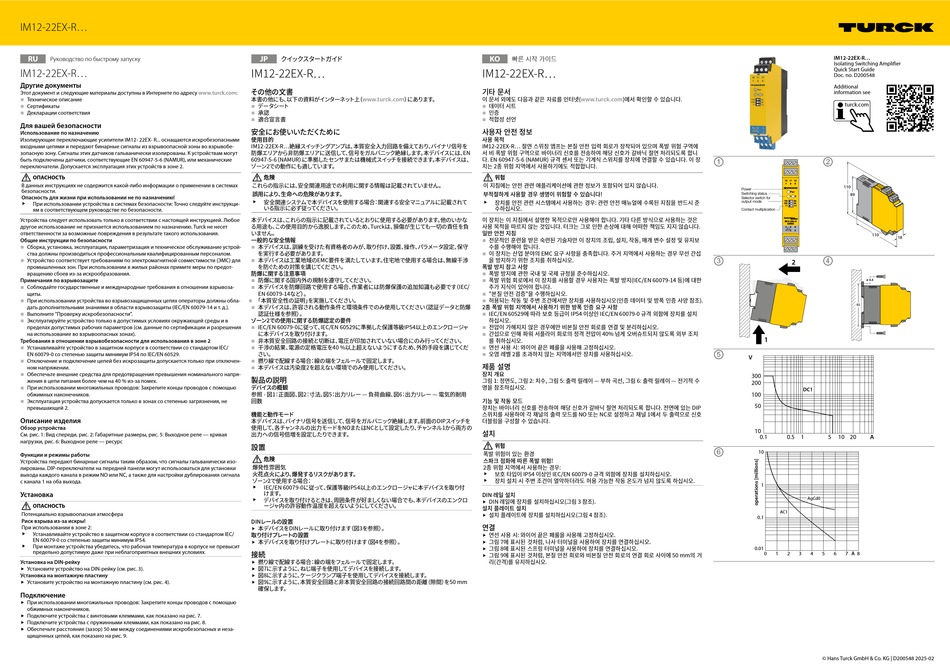

IM12-22EX-R...
RU
Руководство по быстрому запуску
IM12-22EX-R...
Другие документы
Этот документ и следующие материалы доступны в Интернете по адресу www.turck.com:
■
Техническое описание
■
Сертификаты
■
Декларации соответствия
Для вашей безопасности
Использование по назначению
Изолирующие переключающие усилители IM12- 22EX- R... оснащаются искробезопасными
входными цепями и передают бинарные сигналы из взрывоопасной зоны во взрывобе-
зопасную зону. Сигналы этих датчиков гальванически изолированы. К устройствам могут
быть подключены датчики, соответствующие EN 60947-5-6 (NAMUR), или механические
переключатели. Допускается эксплуатация этих устройств в зоне 2.
ОПАСНОСТЬ
В данных инструкциях не содержится какой-либо информации о применении в системах
безопасности.
Опасность для жизни при использовании не по назначению!
При использовании устройства в системах безопасности: Точно следуйте инструкци-
ям в соответствующем руководстве по безопасности.
Устройства следует использовать только в соответствии с настоящей инструкцией. Любое
другое использование не признается использованием по назначению. Turck не несет
ответственности за возможные повреждения в результате такого использования.
Общие инструкции по безопасности
■
Сборка, установка, эксплуатация, параметризация и техническое обслуживание устрой-
ства должны производиться профессиональным квалифицированным персоналом.
■
Устройство соответствует требованиям по электромагнитной совместимости (ЭМС) для
промышленных зон. При использовании в жилых районах примите меры по предот-
вращению сбоев из-за искрообразования.
Примечания по взрывозащите
■
Соблюдайте государственные и международные требования в отношении взрывоза-
щиты.
■
При использовании устройства во взрывозащищенных цепях операторы должны обла-
дать дополнительными знаниями в области взрывозащиты (IEC/EN 60079-14 и т. д.).
■
Выполните "Проверку искробезопасности".
■
Эксплуатируйте устройство только в допустимых условиях окружающей среды и в
пределах допустимых рабочих параметров (см. данные по сертификации и разрешения
на использование во взрывоопасных зонах).
Требования в отношении взрывобезопасности для использования в зоне 2
■
Устанавливайте устройство в защитном корпусе в соответствии со стандартом IEC/
EN 60079-0 со степенью защиты минимум IP54 по IEC/EN 60529.
■
Отключение и подключение цепей без искрозащиты допускается только при отключен-
ном напряжении.
■
Обеспечьте внешние средства для предотвращения превышения номинального напря-
жения в цепи питания более чем на 40 % из-за помех.
■
При использовании многожильных проводов: Закрепите концы проводов с помощью
обжимных наконечников.
■
Эксплуатация устройства допускается только в зонах со степенью загрязнения, не
превышающей 2.
Описание изделия
Обзор устройства
См. рис. 1: Вид спереди, рис. 2: Габаритные размеры, рис. 5: Выходное реле — кривая
нагрузки, рис. 6: Выходное реле — ресурс
Функции и режимы работы
Устройства передают бинарные сигналы таким образом, что сигналы гальванически изо-
лированы. DIP-переключатели на передней панели могут использоваться для установки
выхода каждого канала в режим NO или NC, а также для настройки дублирования сигнала
с канала 1 на оба выхода.
Установка
ОПАСНОСТЬ
Потенциально взрывоопасная атмосфера
Риск взрыва из-за искры!
При использовании в зоне 2:
Устанавливайте устройство в защитном корпусе в соответствии со стандартом IEC/
EN 60079-0 со степенью защиты минимум IP54.
При монтаже устройства убедитесь, что рабочая температура в корпусе не превысит
предельно допустимую даже при неблагоприятных внешних условиях.
Установка на DIN-рейку
Установите устройство на DIN-рейку (см. рис. 3).
Установка на монтажную пластину
Установите устройство на монтажную пластину (см. рис. 4).
Подключение
При использовании многожильных проводов: Закрепите концы проводов с помощью
обжимных наконечников.
Подключите устройства с винтовыми клеммами, как показано на рис. 7.
Подключите устройства с пружинными клеммами, как показано на рис. 8.
Обеспечьте расстояние (зазор) 50 мм между соединениями искробезопасных и неза-
щищенных цепей, как показано на рис. 9.
クイックスタートガイド
JP
IM12-22EX-R...
その他の文書
■
本書の他にも、 以下の資料がインターネッ ト上 （www.turck.com） にあります。
データシート
■
■
承認
適合宣言書
安全にお使いいただく ために
使用目的
IM12-22EX-R...絶縁スイッチングアンプは、 本質安全入力回路を備えており、 バイナリ信号を
防爆エリアから非防爆エリアに送信して、 信号をガルバニック絶縁します。 本デバイスには、 EN
60947-5-6 （ NAMUR） に準拠したセンサまたは機械式スイッチを接続できます。 本デバイスは、
ゾーン2での動作にも適しています。
危険
これらの指示には、 安全関連用途での利用に関する情報は記載されていません。
誤用により、 生命への危険があります。
安全関連システムで本デバイスを使用する場合 ： 関連する安全マニュアルに記載されて
いる指示に必ず従って ください。
本デバイスは、 これらの指示に記載されているとおりに使用する必要があります。 他のいかな
る用途も、 この使用目的から逸脱します。 このため、 Turckは、 損傷が生じても一切の責任を負
いません。
一般的な安全情報
■
本デバイスは、 訓練を受けた有資格者のみが、 取り付け、 設置、 操作、 パラメータ設定、 保守
■
を実行する必要があります。
本デバイスは工業地域のEMC要件を満たしています。 住宅地で使用する場合は、 無線干渉
を防ぐための対策を講じて ください。
■
防爆に関する注意事項
■
防爆に関する国内外の規制を遵守して ください。
本デバイスを防爆回路で使用する場合、 作業者には防爆保護の追加知識も必要です （IEC/
■
EN 60079-14など） 。
■
「本質安全性の証明」 を実施して ください。
本デバイスは、 許容される動作条件と環境条件でのみ使用して ください （認証データと防爆
認証仕様を参照） 。
■
ゾーン2での使用に関する防爆認定の要件
IEC/EN 60079-0に従って、 IEC/EN 60529に準拠した保護等級IP54以上のエンクロージャ
に本デバイスを取り付けます。
■
■
非本質安全回路の接続と切断は、 電圧が印加されていない場合にのみ行って ください。
干渉の結果、 電源の定格電圧を40 %以上超えないようにするため、 外的手段を講じて くだ
さい。
■
■
撚り線で配線する場合 ： 線の端をフェルールで固定します。
本デバイスは汚染度2を超えない環境でのみ使用して ください。
製品の説明
デバイスの概観
参照 - 図1 ： 正面図、 図2 ： 寸法、 図5 ： 出力リレー — 負荷曲線、 図6 ： 出力リレー — 電気的耐用
回数
機能と動作モード
本デバイスは、 バイナリ信号を送信して、 信号をガルバニック絶縁します。 前面のDIPスイッチを
使用して、 各チャンネルの出力モードをNOまたはNCとして設定したり、 チャンネル1から両方の
出力への信号倍増を設定したりできます。
設置
危険
爆発性雰囲気
火花点火により、 爆発するリスクがあります。
ゾーン2で使用する場合 ：
IEC/EN 60079-0に従って、 保護等級IP54以上のエンクロージャに本デバイスを取り付
けます。
デバイスを取り付けるときは、 周囲条件が好まし くない場合でも、 本デバイスのエンクロ
ージャ内の許容動作温度を超えないようにして ください。
DINレールの設置
本デバイスをDINレールに取り付けます （図3を参照） 。
取り付けプレートの設置
本デバイスを取り付けプレートに取り付けます （図4を参照） 。
接続
撚り線で配線する場合 ： 線の端をフェルールで固定します。
図7に示すように、 ねじ端子を使用してデバイスを接続します。
図8に示すように、 ケージクランプ端子を使用してデバイスを接続します。
図9に示すように、 本質安全回路と非本質安全回路の接続回路間の距離 （隙間） を50 mm
確保します。
빠른 시작 가이드
KO
IM12-22EX-R...
기타 문서
이 문서 외에도 다음과 같은 자료를 인터넷(www.turck.com)에서 확인할 수 있습니다.
■
데이터 시트
■
■
인증
적합성 선언
사용자 안전 정보
사용 목적
IM12-22EX-R... 절연 스위칭 앰프는 본질 안전 입력 회로가 장착되어 있으며 폭발 위험 구역에
서 비 폭발 위험 구역으로 바이너리 신호를 전송하여 해당 신호가 갈바닉 절연 처리되도록 합니
다. EN 60947-5-6 (NAMUR) 규격 센서 또는 기계식 스위치를 장치에 연결할 수 있습니다. 이 장
치는 2종 위험 지역에서 사용하기에도 적합합니다.
위험
이 지침에는 안전 관련 애플리케이션에 관한 정보가 포함되어 있지 않습니다.
부적절하게 사용할 경우 생명이 위험할 수 있습니다!
장치를 안전 관련 시스템에서 사용하는 경우: 관련 안전 매뉴얼에 수록된 지침을 반드시 준
수하십시오.
이 장치는 이 지침에서 설명한 목적으로만 사용해야 합니다. 기타 다른 방식으로 사용하는 것은
사용 목적을 따르지 않는 것입니다. 터크는 그로 인한 손상에 대해 어떠한 책임도 지지 않습니다.
■
일반 안전 지침
전문적인 훈련을 받은 숙련된 기술자만 이 장치의 조립, 설치, 작동, 매개 변수 설정 및 유지보
수를 수행해야 합니다.
■
이 장치는 산업 분야의 EMC 요구 사항을 충족합니다. 주거 지역에서 사용하는 경우 무선 간섭
을 방지하기 위한 조치를 취하십시오.
폭발 방지 참고 사항
■
■
폭발 방지에 관한 국내 및 국제 규정을 준수하십시오.
폭발 위험 회로에서 이 장치를 사용할 경우 사용자는 폭발 방지(IEC/EN 60079-14 등)에 대한
추가 지식이 있어야 합니다.
■
■
"본질 안전 검증"을 수행하십시오.
허용되는 작동 및 주변 조건에서만 장치를 사용하십시오(인증 데이터 및 방폭 인증 사양 참조).
■
2종 폭발 위험 지역에서 사용하기 위한 방폭 인증 요구 사항
IEC/EN 60529에 따라 보호 등급이 IP54 이상인 IEC/EN 60079-0 규격 외함에 장치를 설치
■
하십시오.
■
전압이 가해지지 않은 경우에만 비본질 안전 회로를 연결 및 분리하십시오.
간섭으로 인해 파워 서플라이 회로의 정격 전압이 40% 넘게 오버슈트되지 않도록 외부 조치
■
를 취하십시오.
■
연선 사용 시: 와이어 끝은 페룰을 사용해 고정하십시오.
오염 레벨 2를 초과하지 않는 지역에서만 장치를 사용하십시오.
제품 설명
장치 개요
그림 1: 정면도, 그림 2: 치수, 그림 5: 출력 릴레이 — 부하 곡선, 그림 6: 출력 릴레이 — 전기적 수
명을 참조하십시오.
기능 및 작동 모드
장치는 바이너리 신호를 전송하여 해당 신호가 갈바닉 절연 처리되도록 합니다. 전면에 있는 DIP
스위치를 사용하여 각 채널의 출력 모드를 NO 또는 NC로 설정하고 채널 1에서 두 출력으로 신호
더블링을 구성할 수 있습니다.
설치
위험
폭발 위험이 있는 환경
스파크 점화에 따른 폭발 위험!
2종 위험 지역에서 사용하는 경우:
보호 타입이 IP54 이상인 IEC/EN 60079-0 규격 외함에 장치를 설치하십시오.
장치 설치 시 주변 조건이 열악하더라도 허용 가능한 작동 온도가 넘지 않도록 하십시오.
DIN 레일 설치
DIN 레일에 장치를 설치하십시오(그림 3 참조).
설치 플레이트 설치
설치 플레이트에 장치를 설치하십시오(그림 4 참조).
연결
연선 사용 시: 와이어 끝은 페룰을 사용해 고정하십시오.
그림 7에 표시된 것처럼, 나사 터미널을 사용하여 장치를 연결하십시오.
그림 8에 표시된 스프링 터미널을 사용하여 장치를 연결하십시오.
그림 9에 표시된 것처럼, 본질 안전 회로와 비본질 안전 회로의 연결 회로 사이에 50 mm의 거
리(간격)를 유지하십시오.
IM12-22EX-R...
Isolating Switching Amplifier
Quick Start Guide
Doc. no. D200548
Additional
information see
turck.com
①
②
10
11
12
7
8
9
110
Power
Pwr
Switching status
89
1
2
Selector switch for
output mode
1 NO
NC
2 NO
NC
1:1
1:2
Contact multiplication
IM12-22Ex-R
230VAC
4
5
6
1
2
3
110
③
④
2
ø 4.4
92
1
⑤
V
300
200
DC1
100
50
10
A
0.1
0.5 1
5
10 20
⑥
10
1
AgCd0
AC1
0.1
0.01
0
1
2
3
4
5
6
7 A 8
© Hans Turck GmbH & Co. KG | D200548 2025-02
