IM12-22EX-R...
DE

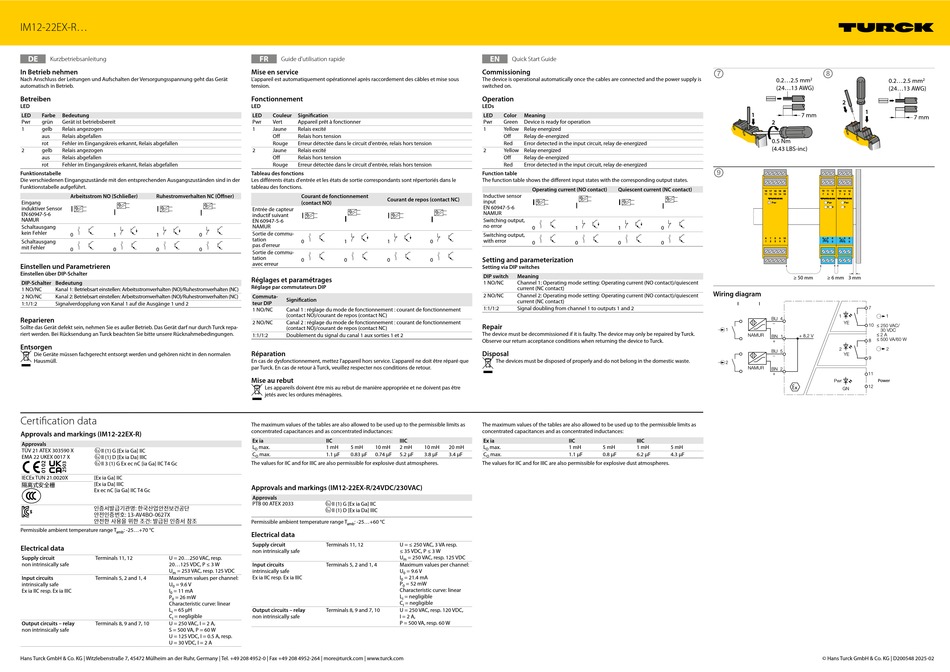

Kurzbetriebsanleitung
In Betrieb nehmen
Nach Anschluss der Leitungen und Aufschalten der Versorgungsspannung geht das Gerät
automatisch in Betrieb.
Betreiben
LED
LED
Farbe
Bedeutung
Pwr
grün
Gerät ist betriebsbereit
1
gelb
Relais angezogen
aus
Relais abgefallen
rot
Fehler im Eingangskreis erkannt, Relais abgefallen
2
gelb
Relais angezogen
aus
Relais abgefallen
rot
Fehler im Eingangskreis erkannt, Relais abgefallen
Funktionstabelle
Die verschiedenen Eingangszustände mit den entsprechenden Ausgangszuständen sind in der
Funktionstabelle aufgeführt.
Arbeitsstrom NO (Schließer)
Ruhestromverhalten NC (Öffner)
Eingang
induktiver Sensor
EN 60947-5-6
NAMUR
Schaltausgang
kein Fehler
0
1
1
0
Schaltausgang
mit Fehler
0
0
0
0
Einstellen und Parametrieren
Einstellen über DIP-Schalter
DIP-Schalter Bedeutung
1 NO/NC
Kanal 1: Betriebsart einstellen: Arbeitsstromverhalten (NO)/Ruhestromverhalten (NC)
2 NO/NC
Kanal 2: Betriebsart einstellen: Arbeitsstromverhalten (NO)/Ruhestromverhalten (NC)
1:1/1:2
Signalverdopplung von Kanal 1 auf die Ausgänge 1 und 2
Reparieren
Sollte das Gerät defekt sein, nehmen Sie es außer Betrieb. Das Gerät darf nur durch Turck repa-
riert werden. Bei Rücksendung an Turck beachten Sie bitte unsere Rücknahmebedingungen.
Entsorgen
Die Geräte müssen fachgerecht entsorgt werden und gehören nicht in den normalen
Hausmüll.
Certification data
Approvals and markings (IM12-22EX-R)
Approvals
TÜV 21 ATEX 303590 X
ÉII (1) G [Ex ia Ga] IIC
EMA 22 UKEX 0017 X
ÉII (1) D [Ex ia Da] IIIC
ÉII 3 (1) G Ex ec nC [ia Ga] IIC T4 Gc
IECEx TUN 21.0020X
[Ex ia Ga] IIC
隔离式安全栅
[Ex ia Da] IIIC
Ex ec nC [ia Ga] IIC T4 Gc
인증서발급기관명: 한국산업안전보건공단
안전인증번호: 13-AV4BO-0627X
안전한 사용을 위한 조건: 발급된 인증서 참조
Permissible ambient temperature range T
: -25...+70 °C
amb
Electrical data
Supply circuit
Terminals 11, 12
U = 20...250 VAC, resp.
non intrinsically safe
20...125 VDC, P ≤ 3 W
U
= 253 VAC, resp. 125 VDC
m
Input circuits
Terminals 5, 2 and 1, 4
Maximum values per channel:
intrinsically safe
U
= 9.6 V
0
Ex ia IIC resp. Ex ia IIIC
I
= 11 mA
0
P
= 26 mW
0
Characteristic curve: linear
L
= 65 µH
i
C
= negligible
i
Output circuits – relay
Terminals 8, 9 and 7, 10
U = 250 VAC, I = 2 A,
non intrinsically safe
S = 500 VA, P = 60 W
U = 125 VDC, I = 0.5 A, resp.
U = 30 VDC, I = 2 A
Hans Turck GmbH & Co. KG | Witzlebenstraße 7, 45472 Mülheim an der Ruhr, Germany | Tel. +49 208 4952-0 | Fax +49 208 4952-264 | more@turck.com | www.turck.com
FR
Guide d'utilisation rapide
Mise en service
L'appareil est automatiquement opérationnel après raccordement des câbles et mise sous
tension.
Fonctionnement
LED
LED
Couleur
Signification
Pwr
Vert
Appareil prêt à fonctionner
1
Jaune
Relais excité
Off
Relais hors tension
Rouge
Erreur détectée dans le circuit d'entrée, relais hors tension
2
Jaune
Relais excité
Off
Relais hors tension
Rouge
Erreur détectée dans le circuit d'entrée, relais hors tension
Tableau des fonctions
Les différents états d'entrée et les états de sortie correspondants sont répertoriés dans le
tableau des fonctions.
Courant de fonctionnement
Courant de repos (contact NC)
(contact NO)
Entrée de capteur
inductif suivant
EN 60947-5-6
NAMUR
Sortie de commu-
tation
0
1
1
0
pas d'erreur
Sortie de commu-
tation
0
0
0
0
avec erreur
Réglages et paramétrages
Réglage par commutateurs DIP
Commuta-
Signification
teur DIP
1 NO/NC
Canal 1 : réglage du mode de fonctionnement : courant de fonctionnement
(contact NO)/courant de repos (contact NC)
2 NO/NC
Canal 2 : réglage du mode de fonctionnement : courant de fonctionnement
(contact NO)/courant de repos (contact NC)
1:1/1:2
Doublement du signal du canal 1 aux sorties 1 et 2
Réparation
En cas de dysfonctionnement, mettez l'appareil hors service. L'appareil ne doit être réparé que
par Turck. En cas de retour à Turck, veuillez respecter nos conditions de retour.
Mise au rebut
Les appareils doivent être mis au rebut de manière appropriée et ne doivent pas être
jetés avec les ordures ménagères.
The maximum values of the tables are also allowed to be used up to the permissible limits as
concentrated capacitances and as concentrated inductances:
Ex ia
IIC
IIIC
L
max.
1 mH
5 mH
10 mH
2 mH
10 mH
O
C
max.
1.1 µF
0.83 µF
0.74 µF
5.2 µF
3.8 µF
O
The values for IIC and for IIIC are also permissible for explosive dust atmospheres.
Approvals and markings (IM12-22EX-R/24VDC/230VAC)
Approvals
PTB 00 ATEX 2033
ÉII (1) G [Ex ia Ga] IIC
ÉII (1) D [Ex ia Da] IIIC
Permissible ambient temperature range T
: -25...+60 °C
amb
Electrical data
Supply circuit
Terminals 11, 12
U = ≤ 250 VAC, 3 VA resp.
non intrinsically safe
≤ 35 VDC, P ≤ 3 W
U
= 250 VAC, resp. 125 VDC
m
Input circuits
Terminals 5, 2 and 1, 4
Maximum values per channel:
intrinsically safe
U
= 9.6 V
0
Ex ia IIC resp. Ex ia IIIC
I
= 21.4 mA
0
P
= 52 mW
0
Characteristic curve: linear
L
= negligible
i
C
= negligible
i
Output circuits – relay
Terminals 8, 9 and 7, 10
U = 250 VAC, resp. 120 VDC,
non intrinsically safe
I = 2 A,
P = 500 VA, resp. 60 W
EN
Quick Start Guide
Commissioning
The device is operational automatically once the cables are connected and the power supply is
switched on.
Operation
LEDs
LED
Color
Meaning
Pwr
Green
Device is ready for operation
1
Yellow Relay energized
Off
Relay de-energized
Red
Error detected in the input circuit, relay de-energized
2
Yellow Relay energized
Off
Relay de-energized
Red
Error detected in the input circuit, relay de-energized
Function table
The function table shows the different input states with the corresponding output states.
Operating current (NO contact)
Quiescent current (NC contact)
Inductive sensor
input
EN 60947-5-6
NAMUR
Switching output,
no error
0
1
1
Switching output,
with error
0
0
0
Setting and parameterization
Setting via DIP switches
DIP switch
Meaning
1 NO/NC
Channel 1: Operating mode setting: Operating current (NO contact)/quiescent
current (NC contact)
2 NO/NC
Channel 2: Operating mode setting: Operating current (NO contact)/quiescent
current (NC contact)
1:1/1:2
Signal doubling from channel 1 to outputs 1 and 2
Repair
The device must be decommissioned if it is faulty. The device may only be repaired by Turck.
Observe our return acceptance conditions when returning the device to Turck.
Disposal
The devices must be disposed of properly and do not belong in the domestic waste.
The maximum values of the tables are also allowed to be used up to the permissible limits as
concentrated capacitances and as concentrated inductances:
Ex ia
IIC
20 mH
L
max.
1 mH
5 mH
O
3.4 µF
C
max.
1.1 µF
0.8 µF
O
The values for IIC and for IIIC are also permissible for explosive dust atmospheres.
⑦
0.2...2.5 mm
2
(24...13 AWG)
1
7 mm
2
0.5 Nm
(4.43 LBS-inc)
⑨
16 17
18
19
20
11 12
13
14
15
Pwr
0
6
7
8
9
10
0
1
2
3
4
5
≥ 50 mm
Wiring diagram
IIIC
1 mH
5 mH
6.2 µF
4.3 µF
⑧
0.2...2.5 mm
2
(24...13 AWG)
2
1
7 mm
10
11
12
10
11
12
7
8
9
7
8
9
Pwr
Pwr
1
2
1
4
5
6
4
5
6
1
2
3
1
2
3
≥ 6 mm
3 mm
Power
© Hans Turck GmbH & Co. KG | D200548 2025-02
