turck IM1-22Ex-R Serie Kurzanleitung

Trennschaltverstärker
IM1-22Ex-R/24VDC /...230VAC
IM12-22Ex-R/24VDC /...230VAC

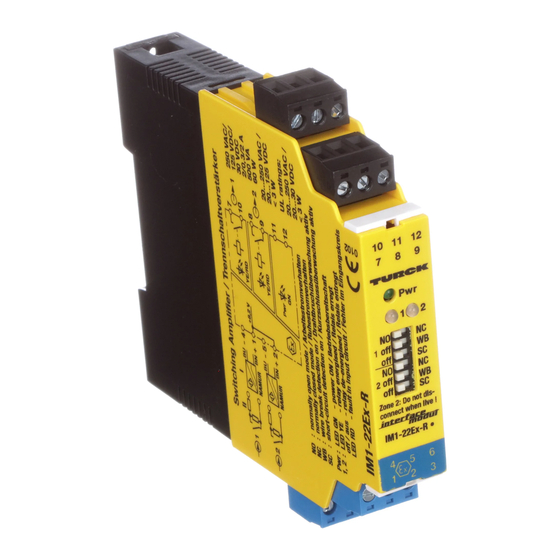

Gerätekurzbeschreibung
•
Galvanisch getrennte Übertragung von
binären Schaltzuständen
•
Eigensichere Eingangskreise zum
Anschluss von Sensoren nach EN 60947-5-6
(NAMUR) oder mechanischen Schaltern,
die sich im Ex-Bereich befinden dürfen
•
Zweikanalige Geräte
•
Kanalweise einstellbare Wirkungsrichtung
•
Abziehbare Klemmenblöcke
•
Ausgangskreise: je Ausgang ein Relais als
Schließer
IM12-22Ex0-R...
•
Keine Eingangskreisüberwachung
•
Signalvervielfältigung einstellbar
IM1-22Ex0-R...
• Kanalweise Aktivierung einer Eingangs-
kreisüberwachung auf Drahtbruch und/
oder Kurzschluss
LED-Anzeigen (Fig. 1 + 2)
Pwr grün Betriebsbereitschaft
1, 2 kanalweise Zustandsanzeige:
gelb Relais angezogen
aus Relais abgefallen
rot nur bei IM1-22Ex0-R...:
Fehler im Eingangskreis
erkannt – Relais abgefallen
Klemmenbelegung (Fig. 1 + 2)
1, 4 eigensicherer Eingangskreis Kanal 1
2, 5 eigensicherer Eingangskreis Kanal 2
7, 10 Ausgangskreis Kanal 1
8, 9 Ausgangskreis Kanal 2
11, 12 Betriebsspannungsanschluss gemäß
seitlicher Gehäusebedruckung
Anschluss durch Flachklemmen mit selbstabhe-
benden Andruckscheiben, Anschlussquerschnitt
≤ 1 × 2,5 mm², 2 × 1,5 mm² oder 2 × 1,0 mm² mit
Ader-Endhülsen, max. Anzugsdrehmoment: 0,5 Nm

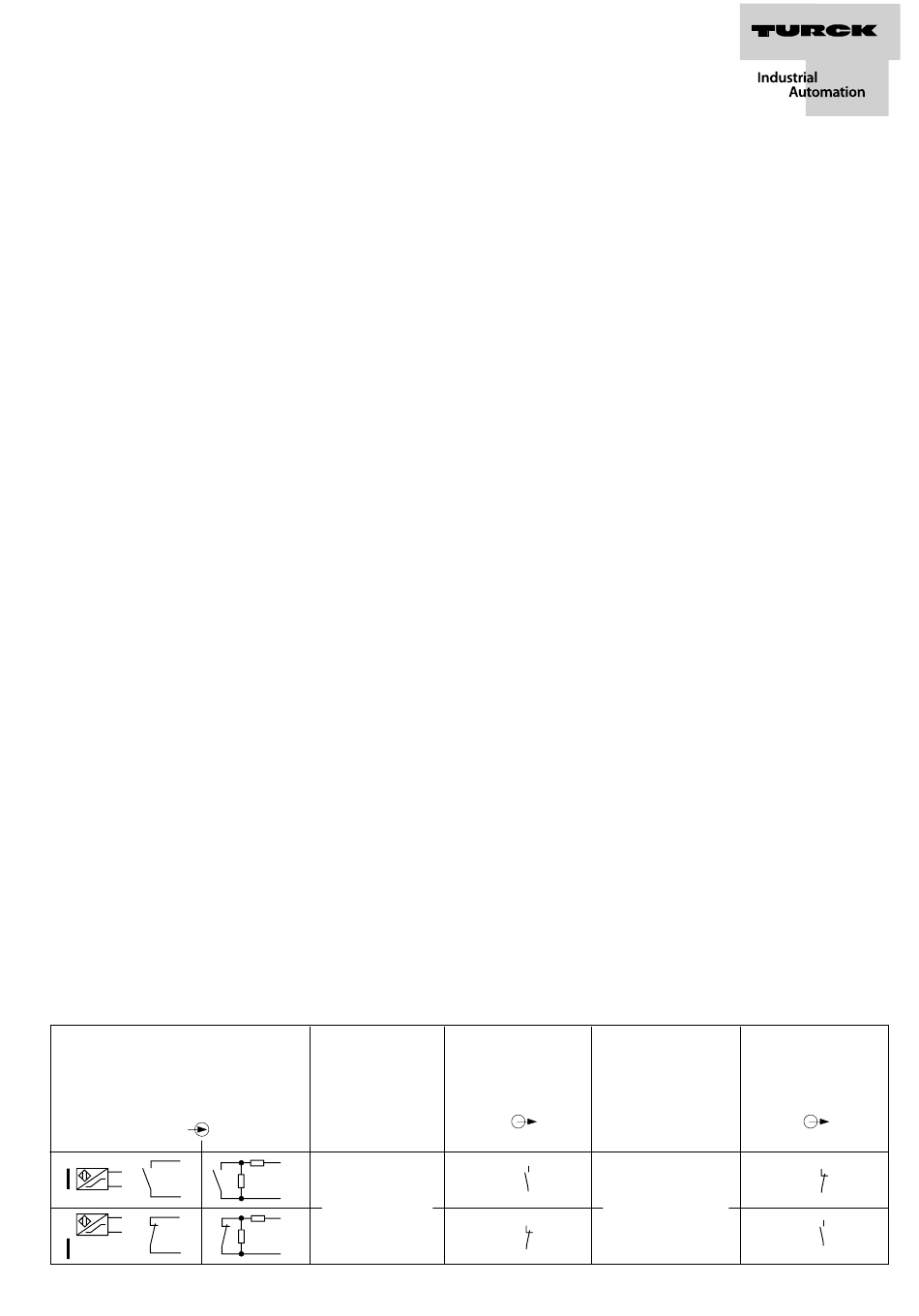

Funktionstabelle
Aufgeführt sind die verschiedenen Eingangszu-
stände mit den entsprechenden Ausgangszu-
ständen. Zu beachten ist, dass in der Regel das
Schaltverhalten von induktiven Sensoren nach
EN 60947-5-6 (NAMUR) dem von mechanischen
Öffner-Kontakten und das von kapazitiven und
magnet-induktiven Sensoren dem von Schließer-
Kontakten entspricht.
Eingang/input/entrée
Induktiver Sensor mechanischer Kontakt
dry contact
inductive sensor
détecteur inductif contact mécanique
EN 60947-5-6 R1 = 1...2,2 kW (> ¼ W)
(NAMUR)
R2 = 10...22 kW (> ¼ W)
IM12-22Ex-R... IM1-22Ex-R...
Isolation switching amplifiers
IM1-22Ex-R/24VDC /...230VAC
IM12-22Ex-R/24VDC /...230VAC
Short description
•
Galvanically isolated transmission of binary
switching signals
•
Intrinsically safe input circuits for sensors
according to EN 60947-5-6 (NAMUR) or
mechanical switches, which may be
located in hazardous areas
•
2-channel devices
•
Separately adjustable output performance
for each channel
•
Removable terminal blocks
•
Output circuits: one N.O. contact per output
IM12-22Ex0-R...
•
without input circuit monitoring
•
adjustable signal multiplication
IM1-22Ex0-R...
• Input circuit monitoring for wire-break or
short-circuit, separately adjustable for each
channel
LED indications (Fig. 1 + 2)
Pwr green
1, 2 channel status:
yellow
off
red
Terminal configuration (Fig. 1 + 2)
1, 4 intrinsically safe input circuit channel 1
2, 5 intrinsically safe input circuit channel 2
7, 10 output circuit channel 1
8, 9 output circuit channel 2
11, 12 supply voltage connection according
to side imprint on housing
Connection via flat terminals with self-lifting
pressure plates, connection profile ≤ 1 × 2.5 mm²,
2 × 1.5 mm² or 2 × 1.0 mm² with wire sleeves,
max. tightening torque: 0.5 Nm
Function table
The various input states are listed together with
the according output states. Please note that the
switching performance of inductive sensors per
EN 60947-5-6 (NAMUR) usually accords to that
of mechanical normally closed contacts, while
the switching performance of capacitive and
magnet-inductive sensor accords to normally
open contacts.
Wirkungsrichtung
Function mode
Sens d'action
Arbeitsstromverhalten
R1
normally open mode
fonction travail
R2
NO
R1
R2
power on
relay energized
relay de-energized
only with IM1-22Ex0-R...:
input circuit error –
relay de-energized
Ausgang/output/sortie Wirkungsrichtung
Function mode
Sens d'action
Schaltausgang
switching output
sortie de commutation
Ruhestromverhalten
normally closed mode
0
fonction repos
1
Amplificateurs séparateurs
IM1-22Ex-R/24VDC /...230VAC
IM12-22Ex-R/24VDC /...230VAC
Description brève
•
Transmission des états de commutation
binaires séparée galvaniquement
•
Circuits d'entrée à sécurité intrinsèque pour
le raccordement de détecteurs suivant
EN 60947-5-6 (NAMUR) ou de commutateurs
mécaniques pouvant se trouver dans la
zone Ex
•
Appareils à deux canaux
•
Sens d'action programmable par canal
•
Borniers débrochables
•
Circuits de sortie: Un contact N.O. par sortie
IM12-22Ex0-R...
• Pas de surveillance du circuit d'entrée
• Multiplication de signaux programmable
IM1-22Ex0-R...
• Activation par canal d'une surveillance du
circuit d'entrée aux ruptures de câble
et/ou aux courts-circuits
Visualisations par LED (Fig. 1 + 2)
Pwr verte tension de service
1, 2 visualisation de l'état par canal:
jaune relais excité
off relais désexcité
rouge seul pour IM1-22Ex0-R...:
défaut reconnu dans le circuit
d'entrée – relais désexcité
Raccordement des bornes (Fig. 1 + 2)
1, 4 circuit d'entrée à sécurité intrin. canal 1
2, 5 circuit d'entrée à sécurité intrin. canal 2
7, 10 circuit de sortie canal 1
8, 9 circuit de sortie canal 2
11, 12 raccordement de la tension de service
suivant l'impression latérale sur l'appareil
Raccordement par cosses planes avec rondelles à
poussoir à dégagement automatique, section raccor-
dable ≤ 1 × 2,5 mm², 2 × 1,5 mm² ou 2 × 1,0 mm²
avec cosses, couple de serrage max.: 0,5 Nm
Tableau fonctionnel
Le tableau montre les différents états d'entrée
avec les états de sortie correspondants. Il est à
respecter que le comportement de commutation
des détecteurs inductifs suivant EN 60947-5-6
(NAMUR) correspond à celui des contacts N.C. et
que le comportement des détecteurs capacitifs et
magnéto-inductifs à celui des contacts N.O.
Ausgang/output/sortie
Schaltausgang
switching output
sortie de commutation
1
NC
0
