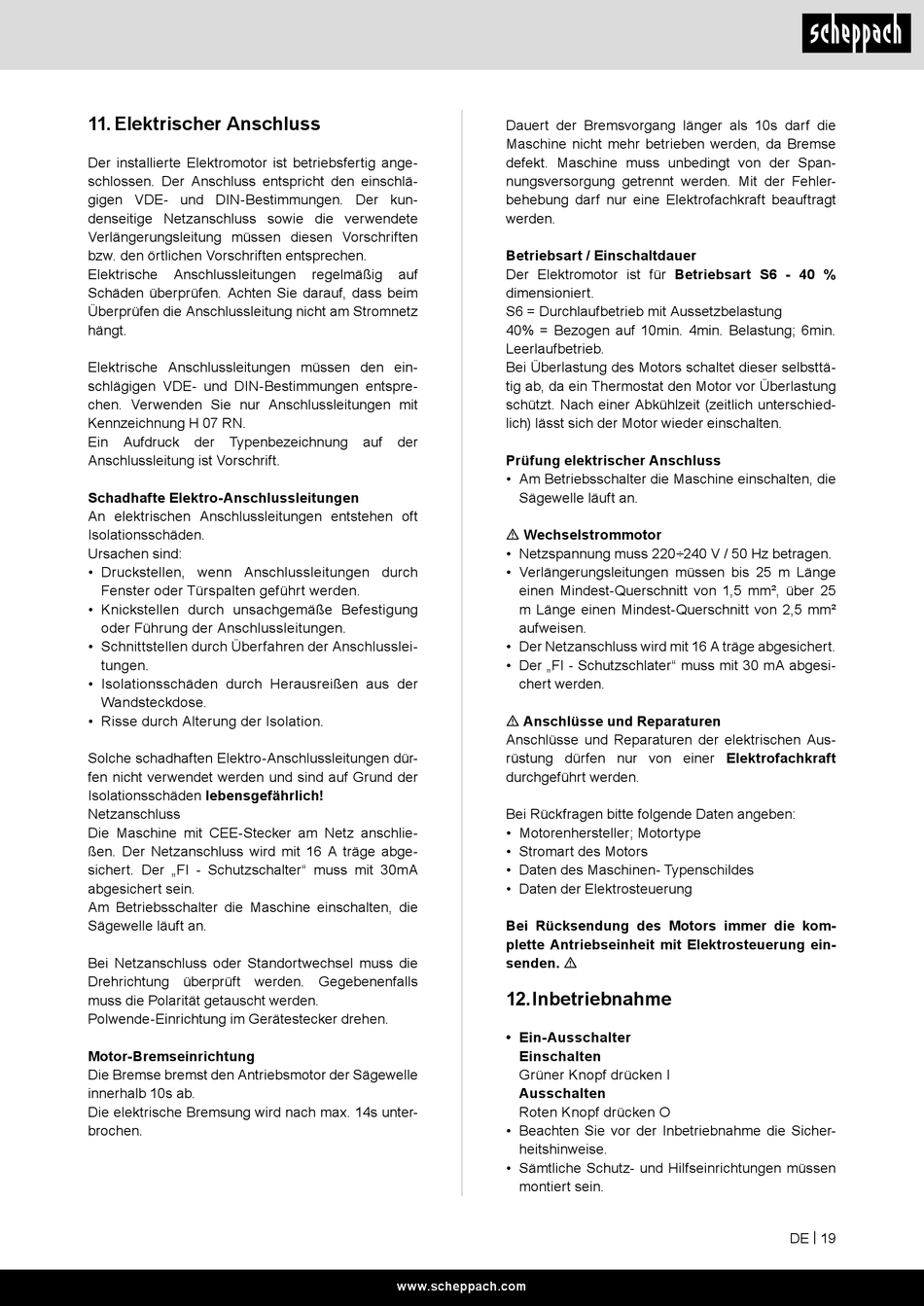

Scheppach HS520 Originalbetriebsanleitung Seite 19

11. Elektrischer Anschluss
Der installierte Elektromotor ist betriebsfertig ange-
schlossen. Der Anschluss entspricht den einschlä-
gigen VDE- und DIN-Bestimmungen. Der kun-
denseitige Netzanschluss sowie die verwendete
Verlängerungsleitung müssen diesen Vorschriften
bzw. den örtlichen Vorschriften entsprechen.
Elektrische Anschlussleitungen
Schäden überprüfen. Achten Sie darauf, dass beim
Überprüfen die Anschlussleitung nicht am Stromnetz
hängt.
Elektrische Anschlussleitungen müssen den ein-
schlägigen VDE- und DIN-Bestimmungen entspre-
chen. Verwenden Sie nur Anschlussleitungen mit
Kennzeichnung H 07 RN.
Ein Aufdruck der Typenbezeichnung
Anschluss lei tung ist Vorschrift.
Schadhafte Elektro-Anschlussleitungen
An elektrischen Anschlussleitungen entstehen oft
Isola ti ons schäden.
Ursachen sind:
• Druckstellen, wenn Anschlussleitungen durch
Fenster oder Türspalten geführt werden.
• Knickstellen durch unsachgemäße Befestigung
oder Führung der Anschlussleitungen.
• Schnittstellen durch Überfahren der Anschluss lei-
tun gen.
• Isolationsschäden durch Herausreißen aus der
Wandsteckdose.
• Risse durch Alterung der Isolation.
Solche schadhaften Elektro-Anschlussleitungen dür-
fen nicht verwendet werden und sind auf Grund der
Isolations schäden lebensgefährlich!
Netzanschluss
Die Maschine mit CEE-Stecker am Netz anschlie-
ßen. Der Netzanschluss wird mit 16 A träge abge-
sichert. Der „FI - Schutzschalter" muss mit 30mA
abgesichert sein.
Am Betriebsschalter die Maschine einschalten, die
Sägewelle läuft an.
Bei Netzanschluss oder Standortwechsel muss die
Drehrichtung überprüft werden. Gegebenenfalls
muss die Polarität getauscht werden.
Polwende-Einrichtung im Gerätestecker drehen.
Motor-Bremseinrichtung
Die Bremse bremst den Antriebsmotor der Sägewelle
innerhalb 10s ab.
Die elektrische Bremsung wird nach max. 14s unter-
brochen.
regelmäßig auf
auf der
www.scheppach.com
Dauert der Bremsvorgang länger als 10s darf die
Maschine nicht mehr betrieben werden, da Bremse
defekt. Maschine muss unbedingt von der Span-
nungsversorgung getrennt werden. Mit der Fehler-
behebung darf nur eine Elektrofachkraft beauftragt
werden.
Betriebsart / Einschaltdauer
Der Elektromotor ist für Betriebsart S6 - 40 %
dimensioniert.
S6 = Durchlaufbetrieb mit Aussetzbelastung
40% = Bezogen auf 10min. 4min. Belastung; 6min.
Leerlaufbetrieb.
Bei Überlastung des Motors schaltet dieser selbsttä-
tig ab, da ein Thermostat den Motor vor Überlastung
schützt. Nach einer Abkühlzeit (zeitlich unterschied-
lich) lässt sich der Motor wieder einschalten.
Prüfung elektrischer Anschluss
• Am Betriebsschalter die Maschine einschalten, die
Sägewelle läuft an.
m Wechselstrommotor
• Netzspannung muss 220÷240 V / 50 Hz betragen.
• Verlängerungsleitungen müssen bis 25 m Länge
einen Mindest-Querschnitt von 1,5 mm², über 25
m Länge einen Mindest-Querschnitt von 2,5 mm²
aufweisen.
• Der Netzanschluss wird mit 16 A träge abgesichert.
• Der „FI - Schutzschlater" muss mit 30 mA abgesi-
chert werden.
m Anschlüsse und Reparaturen
Anschlüsse und Reparaturen der elektrischen Aus-
rüstung dürfen nur von einer Elektrofachkraft
durchgeführt werden.
Bei Rückfragen bitte folgende Daten angeben:
• Motorenhersteller; Motortype
• Stromart des Motors
• Daten des Maschinen- Typenschildes
• Daten der Elektrosteuerung
Bei Rücksendung des Motors immer die kom-
plette Antriebseinheit mit Elektrosteuerung ein-
senden. m
12. Inbetriebnahme
• Ein-Ausschalter
Einschalten
Grüner Knopf drücken I
Ausschalten
Roten Knopf drücken O
• Beachten Sie vor der Inbetriebnahme die Sicher-
heitshinweise.
• Sämtliche Schutz- und Hilfseinrichtungen müssen
montiert sein.
DE | 19
