FL MGUARD 2000/4000 Produktfamilie
24 / 90
Phoenix Contact
3.1
Gerätebeschreibung
3.1.1
FL MGUARD 2102 / FL MGUARD 4302 (/KX)
Das Gerät verfügt über folgende Netzwerkanschlüsse:
Netzwerkinterface XF1 / WAN: Ethernet 10/100/1000 Mbit/s (RJ45-Port)
Netzwerkinterface XF2 / LAN: Ethernet 10/100/1000 Mbit/s (RJ45-Port)

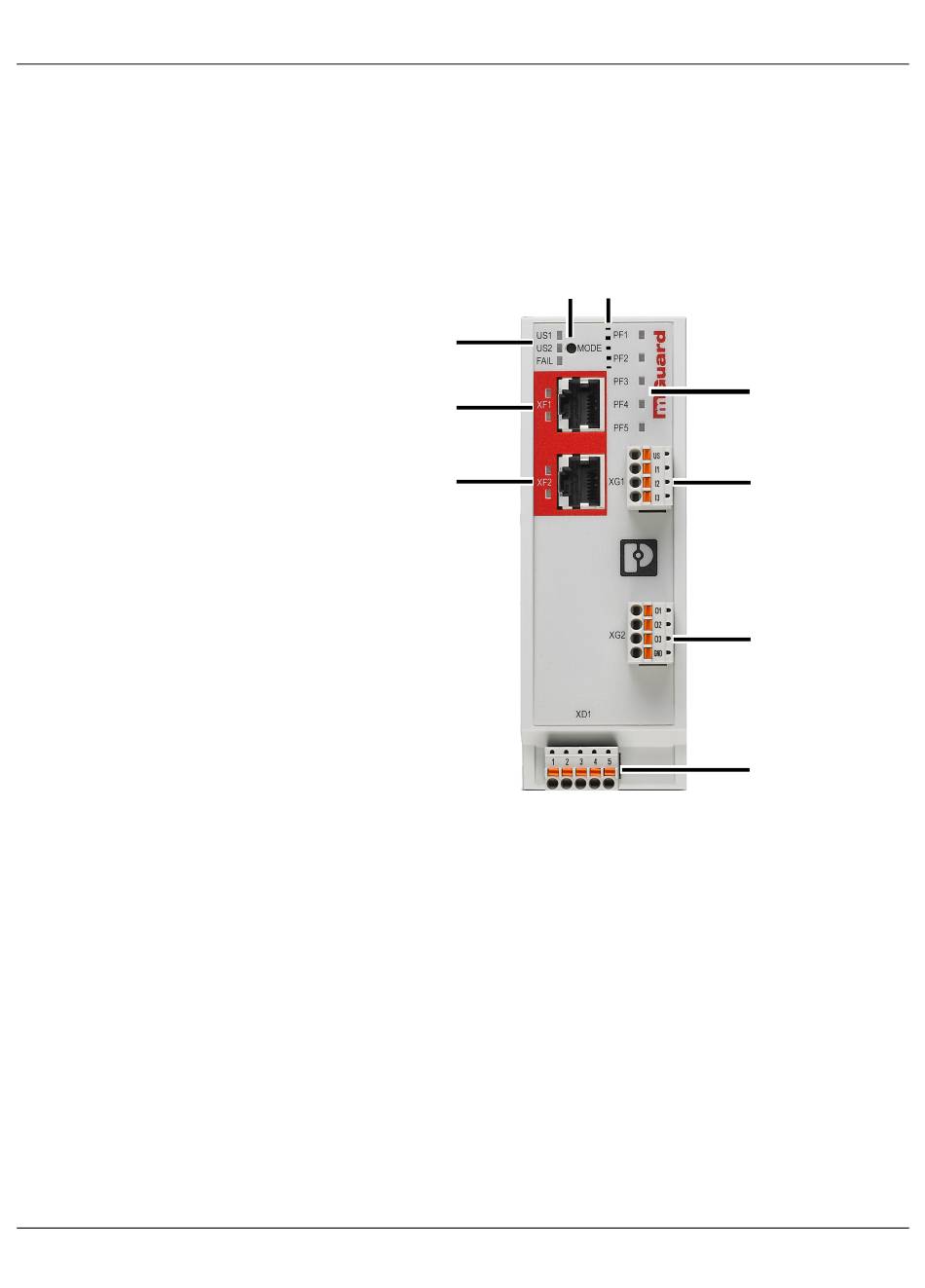

Bild 3-2
FL MGUARD 2102 / FL MGUARD 4302: Bedienelemente und Anzeigen
Status- und Diagnose-LEDs
(siehe
Kapitel
3.2.1)
Anschluss digitaler Eingänge über COMBICON-
Steckverbindung (Push-in-Kontakt)
(siehe
Kapitel
3.6)
Anschluss digitaler Ausgänge über COMBI-
CON-Steckverbindung (Push-in-Kontakt)
(siehe
Kapitel
3.6)
Anschluss der Versorgungsspannung über
COMBICON-Steckverbindung (Push-in-Kon-
takt)
(siehe
Kapitel
3.4)
Netzwerkinterface XF2/LAN (RJ45-Ether-
net-Port) (siehe
Kapitel
3.5)
LED LNK/ACT (oben) | LED SPD (unten)
(siehe
Kapitel
3.2.2)
Netzwerkinterface XF1/WAN (RJ45-Ether-
net-Port) (siehe
Kapitel
3.5)
LED LNK/ACT (oben) | LED SPD (unten)
(siehe
Kapitel
3.2.2)
Status- und Diagnose-LEDs
(siehe
Kapitel
3.2.3, 3.2.4)
Mode-Taste
(siehe
Kapitel
6)
SD-Kartenhalter (auf der Rückseite des Ge-
räts) (siehe
Kapitel
3.7)
110192_de_08
