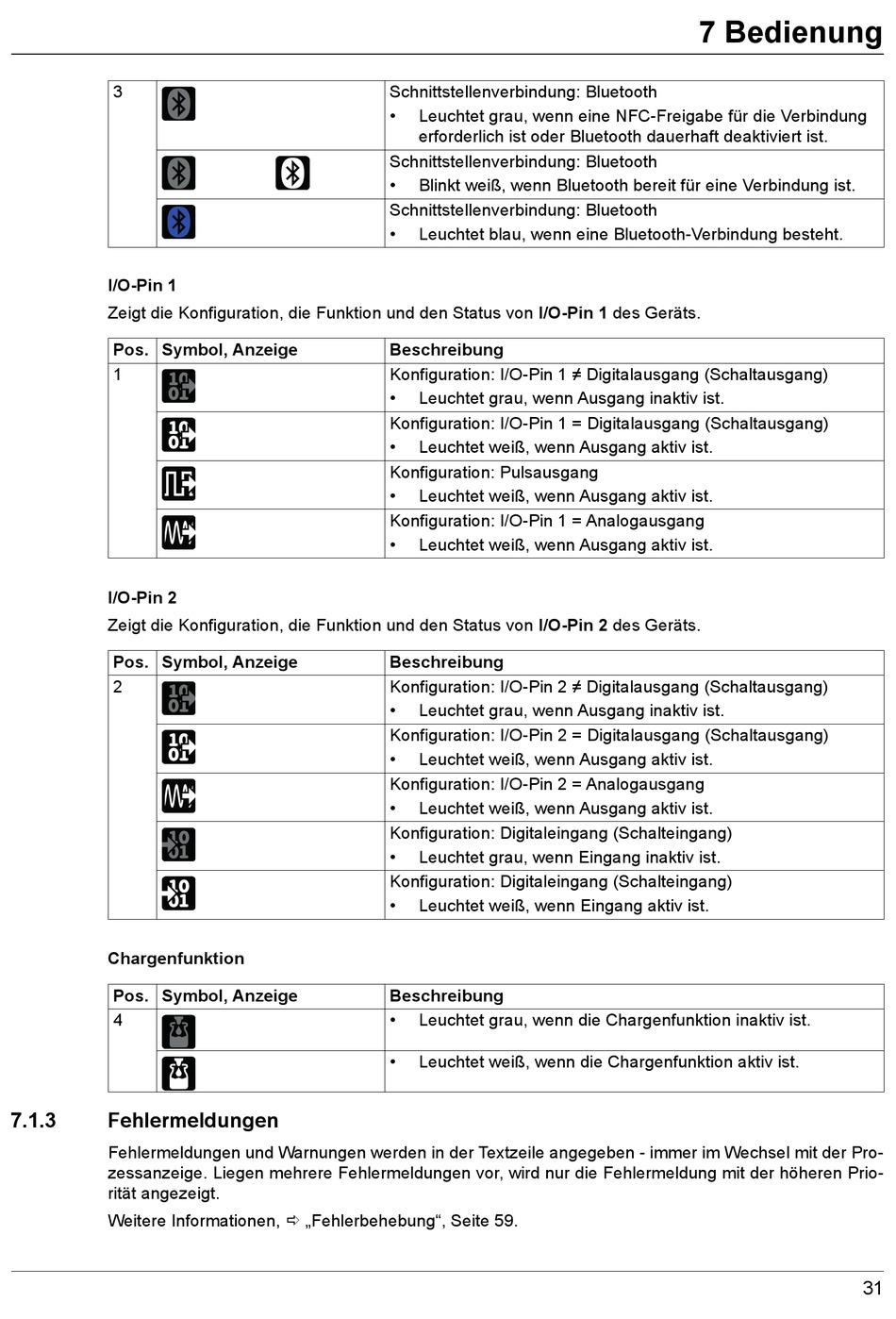

JUMO flowTRANS MAG H20 Betriebsanleitung Seite 31

3
I/O-Pin 1
Zeigt die Konfiguration, die Funktion und den Status von I/O-Pin 1 des Geräts.
Pos. Symbol, Anzeige
1
I/O-Pin 2
Zeigt die Konfiguration, die Funktion und den Status von I/O-Pin 2 des Geräts.
Pos. Symbol, Anzeige
2
Chargenfunktion
Pos. Symbol, Anzeige
4
7.1.3 Fehlermeldungen
Fehlermeldungen und Warnungen werden in der Textzeile angegeben - immer im Wechsel mit der Pro-
zessanzeige. Liegen mehrere Fehlermeldungen vor, wird nur die Fehlermeldung mit der höheren Prio-
rität angezeigt.
Weitere Informationen,  „Fehlerbehebung", Seite 59.
Schnittstellenverbindung: Bluetooth
• Leuchtet grau, wenn eine NFC-Freigabe für die Verbindung
erforderlich ist oder Bluetooth dauerhaft deaktiviert ist.
Schnittstellenverbindung: Bluetooth
• Blinkt weiß, wenn Bluetooth bereit für eine Verbindung ist.
Schnittstellenverbindung: Bluetooth
• Leuchtet blau, wenn eine Bluetooth-Verbindung besteht.
Beschreibung
Konfiguration: I/O-Pin 1 ≠ Digitalausgang (Schaltausgang)
• Leuchtet grau, wenn Ausgang inaktiv ist.
Konfiguration: I/O-Pin 1 = Digitalausgang (Schaltausgang)
• Leuchtet weiß, wenn Ausgang aktiv ist.
Konfiguration: Pulsausgang
• Leuchtet weiß, wenn Ausgang aktiv ist.
Konfiguration: I/O-Pin 1 = Analogausgang
• Leuchtet weiß, wenn Ausgang aktiv ist.
Beschreibung
Konfiguration: I/O-Pin 2 ≠ Digitalausgang (Schaltausgang)
• Leuchtet grau, wenn Ausgang inaktiv ist.
Konfiguration: I/O-Pin 2 = Digitalausgang (Schaltausgang)
• Leuchtet weiß, wenn Ausgang aktiv ist.
Konfiguration: I/O-Pin 2 = Analogausgang
• Leuchtet weiß, wenn Ausgang aktiv ist.
Konfiguration: Digitaleingang (Schalteingang)
• Leuchtet grau, wenn Eingang inaktiv ist.
Konfiguration: Digitaleingang (Schalteingang)
• Leuchtet weiß, wenn Eingang aktiv ist.
Beschreibung
• Leuchtet grau, wenn die Chargenfunktion inaktiv ist.
• Leuchtet weiß, wenn die Chargenfunktion aktiv ist.
7 Bedienung
