5 Installation

Tri-Clamp-Anschluss (DIN 32676, Reihe A)

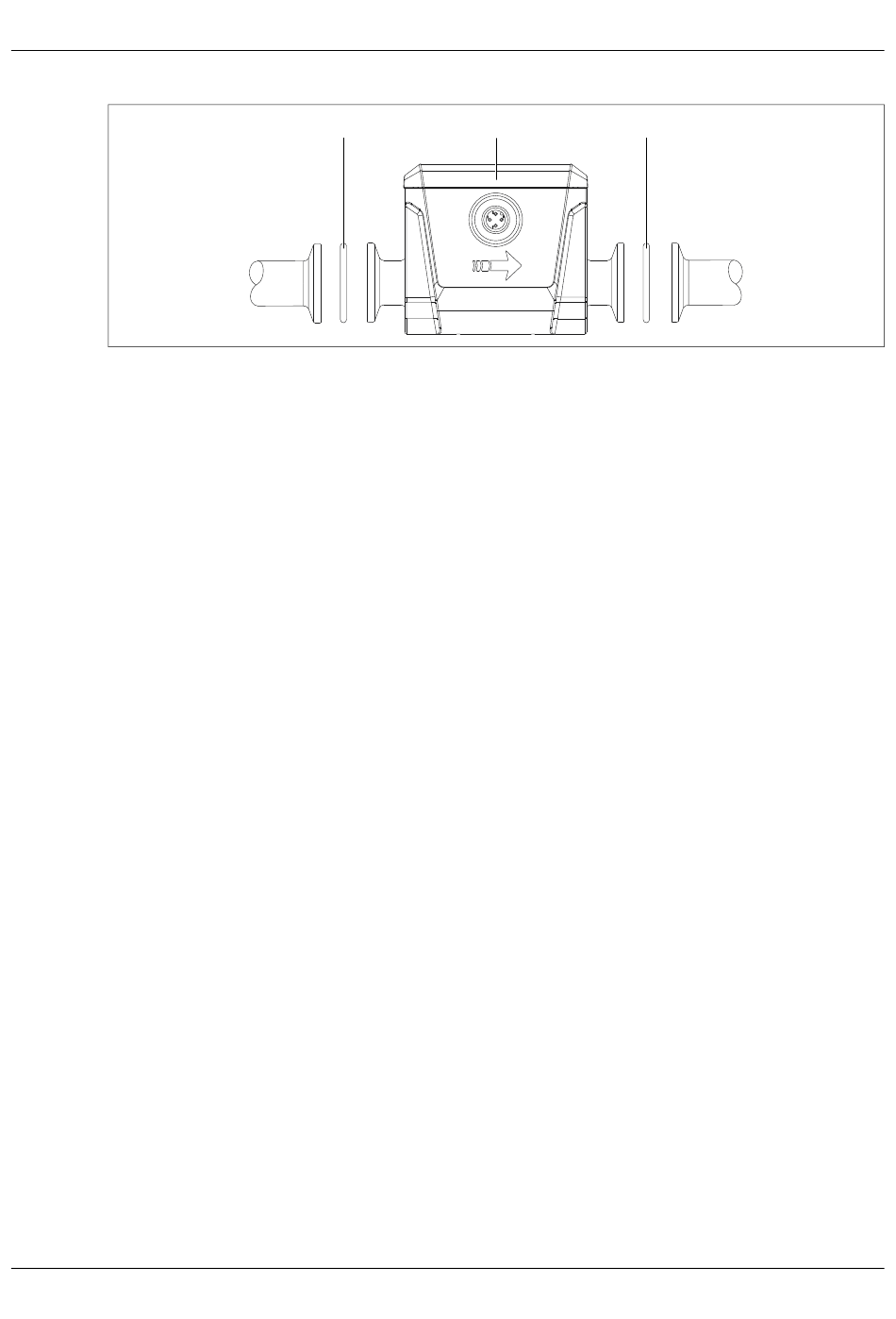

1. Das Gerät (2) entsprechend der markierten Durchflussrichtung (→) einsetzen.

Auf beiden Seiten des Geräts je eine geeignete Dichtung (1) zwischen die beiden Tri-Clamp-Flan-

sche einsetzen.

Auf beiden Seiten des Geräts je eine Tri-Clamp-Klammer um die beiden Tri-Clamp-Flansche posi-

tionieren.

4. Tri-Clamp-Klammern fixieren.

Der Einbau in die Rohrleitung ist abgeschlossen.

(1)

(2)

(1)
