6 Elektrischer Anschluss

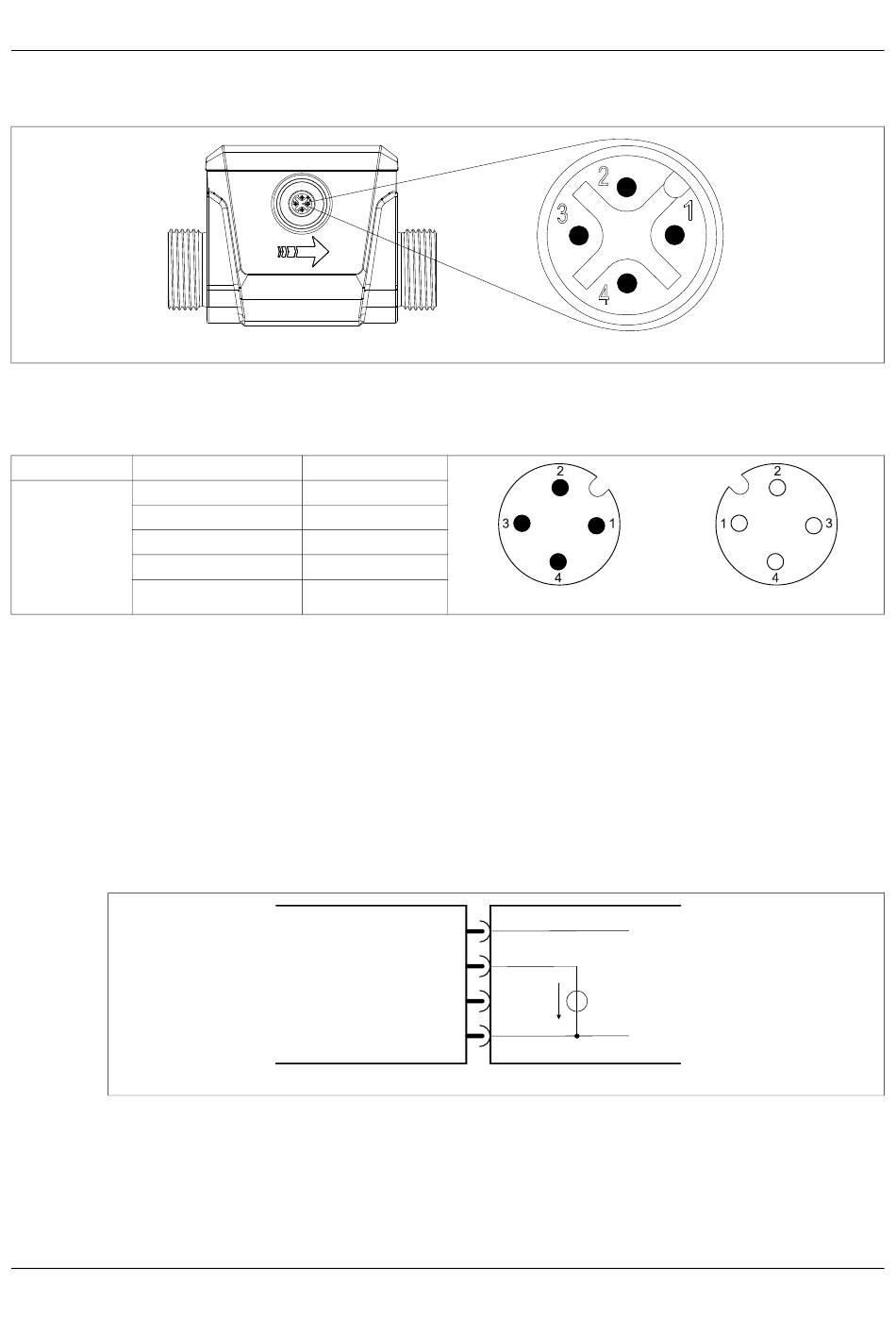

6.1 Anschlusselemente
6.1.1 Anschlussbelegung
M12-Steckverbindung
Bezeichnung Beschreibung
IO-Link DC 24 V
I/O-Pin 2
GND
IO-Link, I/O-Pin 1
a
Konfigurierbar als: Digitaleingang, Digitalausgang, Analogausgang.
b
Konfigurierbar als: IO-Link, Digitalausgang, Analogausgang.
6.2 Anschlussplan
Voraussetzungen:
• Ein nicht verwendeter Stromausgang ist mit GND verbunden.
• Ein nicht verwendeter Spannungsausgang ist offen.
6.2.1 Digitaleingänge
SPS-Pegel: logisch „0" < 7 V, logisch „1" > 15 V
Gerät (Rückansicht)
Belegung
1 BN (Braun)
a
2 WH (Weiß)
3 BU (Blau)
b
4 BK (Schwarz)
6 Elektrischer Anschluss
M12-Steckverbinder
Gerät
(1)
(2)
(4)
U
(3)
Gerät Anschlusskabel
Anschlusskabel
+24 V
I/O Pin 2
I/O Pin 1
GND
