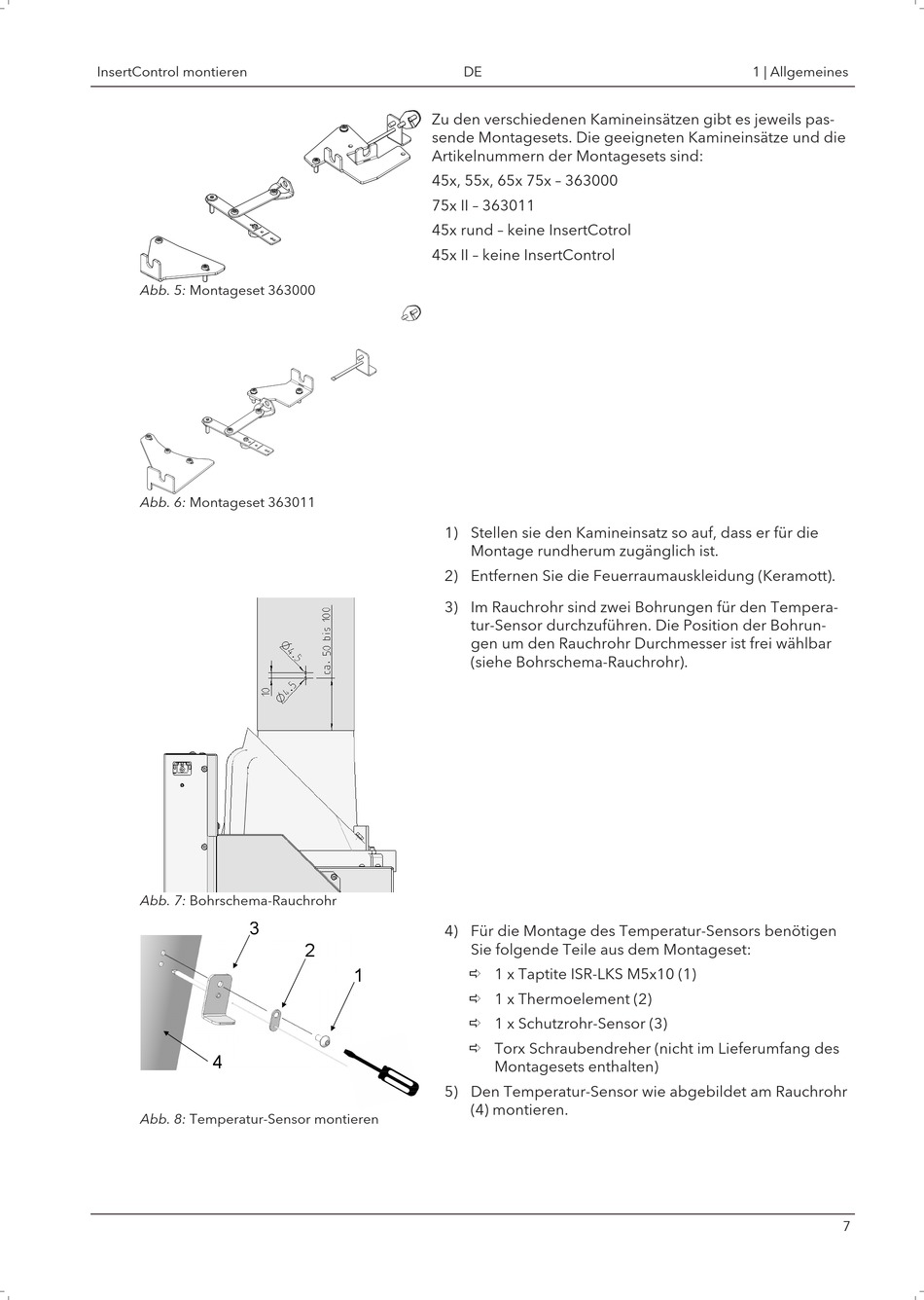

InsertControl montieren
Abb. 5: Montageset 363000
Abb. 6: Montageset 363011
Abb. 7: Bohrschema-Rauchrohr
3
4
Abb. 8: Temperatur-Sensor montieren
DE
Zu den verschiedenen Kamineinsätzen gibt es jeweils pas-
sende Montagesets. Die geeigneten Kamineinsätze und die
Artikelnummern der Montagesets sind:
45x, 55x, 65x 75x – 363000
75x II – 363011
45x rund – keine InsertCotrol
45x II – keine InsertControl
1) Stellen sie den Kamineinsatz so auf, dass er für die
Montage rundherum zugänglich ist.
2) Entfernen Sie die Feuerraumauskleidung (Keramott).
3) Im Rauchrohr sind zwei Bohrungen für den Tempera-
tur-Sensor durchzuführen. Die Position der Bohrun-
gen um den Rauchrohr Durchmesser ist frei wählbar
(siehe Bohrschema-Rauchrohr).
4) Für die Montage des Temperatur-Sensors benötigen
Sie folgende Teile aus dem Montageset:
2
ð 1 x Taptite ISR-LKS M5x10 (1)
1
ð 1 x Thermoelement (2)
ð 1 x Schutzrohr-Sensor (3)
ð Torx Schraubendreher (nicht im Lieferumfang des
5) Den Temperatur-Sensor wie abgebildet am Rauchrohr
(4) montieren.
Montagesets enthalten)
