InsertControl montieren
1

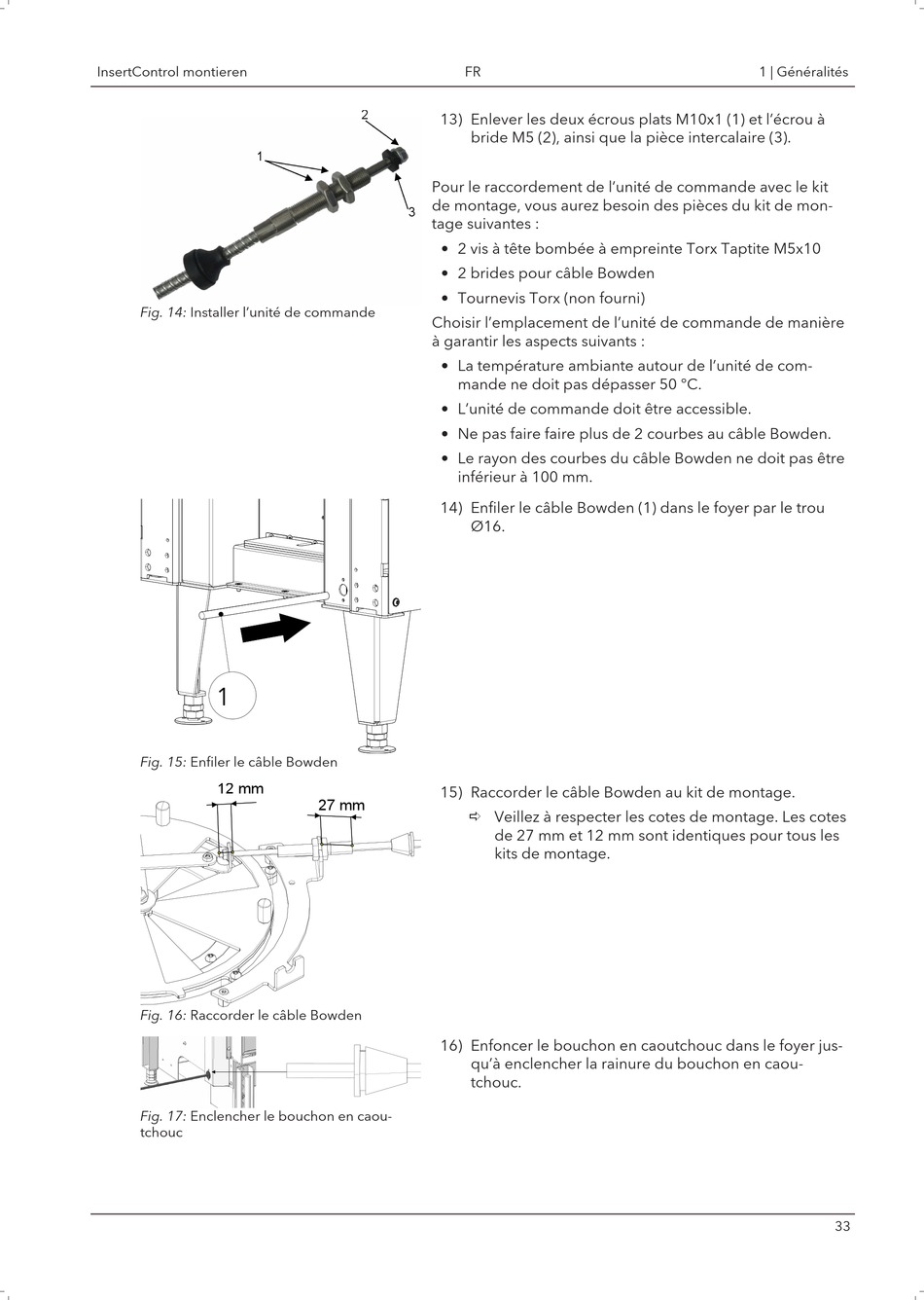

Fig. 14: Installer l'unité de commande
1
Fig. 15: Enfiler le câble Bowden
12 mm
Fig. 16: Raccorder le câble Bowden
Fig. 17: Enclencher le bouchon en caou-
tchouc
FR
2
13) Enlever les deux écrous plats M10x1 (1) et l'écrou à
bride M5 (2), ainsi que la pièce intercalaire (3).
Pour le raccordement de l'unité de commande avec le kit
de montage, vous aurez besoin des pièces du kit de mon-
3
tage suivantes :
• 2 vis à tête bombée à empreinte Torx Taptite M5x10
• 2 brides pour câble Bowden
• Tournevis Torx (non fourni)
Choisir l'emplacement de l'unité de commande de manière
à garantir les aspects suivants :
• La température ambiante autour de l'unité de com-
mande ne doit pas dépasser 50 °C.
• L'unité de commande doit être accessible.
• Ne pas faire faire plus de 2 courbes au câble Bowden.
• Le rayon des courbes du câble Bowden ne doit pas être
inférieur à 100 mm.
14) Enfiler le câble Bowden (1) dans le foyer par le trou
Ø16.
15) Raccorder le câble Bowden au kit de montage.
27 mm
ð Veillez à respecter les cotes de montage. Les cotes
16) Enfoncer le bouchon en caoutchouc dans le foyer jus-
qu'à enclencher la rainure du bouchon en caou-
tchouc.
de 27 mm et 12 mm sont identiques pour tous les
kits de montage.
