InsertControl montieren
2.3

Funktionsweise der automatischen Abbrandsteuerung InsertControl

InsertControl reagiert nur auf Differenzen in der Rauchgastemperatur, die in gewissen Zeiträumen
stattfinden. Diese Informationen werden vom Temperatur-Sensor an die Steuerung übermittelt. Sollte
der Temperatur-Sensor defekt sein oder eine Störung aufweisen, geht die Steuerung automatisch in
den Störungsmodus mit 60% Schieberöffnung und ändert diese Position nicht mehr.
Funktionsweise
Die Software der InsertControl besteht aus folgenden 6 Programm-Phasen.
• Kalibrierung
• Standby
• Zünd Phase
• Abbrand Phase (Luftregler 60 % (Eco) od. 80 % (Normal))
• Nachlege Phase
• Glut Phase
Kalibrierung: Die Kalibrierung (s.o.) der Steuerung wird durchgeführt, wenn die Steuerung an das
Stromnetz gehängt oder das Wlan geändert wird, jedoch nur wenn die Rauchgastemperatur unter 80 °
C liegt. Dabei erkennt die Steuerungssoftware, wo sich bei ihrem Kamineinsatz die Positionen 0 % und
100 % Schieberöffnung befinden. Nachdem die Steuerung die beiden Maximalstellungen erkannt hat,
fährt diese auf 0 % Schieberöffnung (wenn das richtige Programm gewählt wurde) und wechselt in die
Standby Phase.
Dieser Vorgang benötigt ca. 10 Minuten. Sollte die Rauchgastemperatur über 80°C liegen, wird keine
Kalibrierungsfahrt durchgeführt. Die Steuerung verwendet die Daten der zuletzt durchgeführten Kali-
brierungsfahrt.
Die Programmierung der Steuerung beinhaltet verschiedene Abbrand Kurven, „Eco" und „Normal".
Jede dieser zwei Modi steht mit der Funktion „schiebend öffnend" und schiebend schließend" zur Ver-
fügung.
Programm Übersicht
Wahlrad
Position 0
Position 1
Position 2
Position 3
Position 4
Programm auswählen

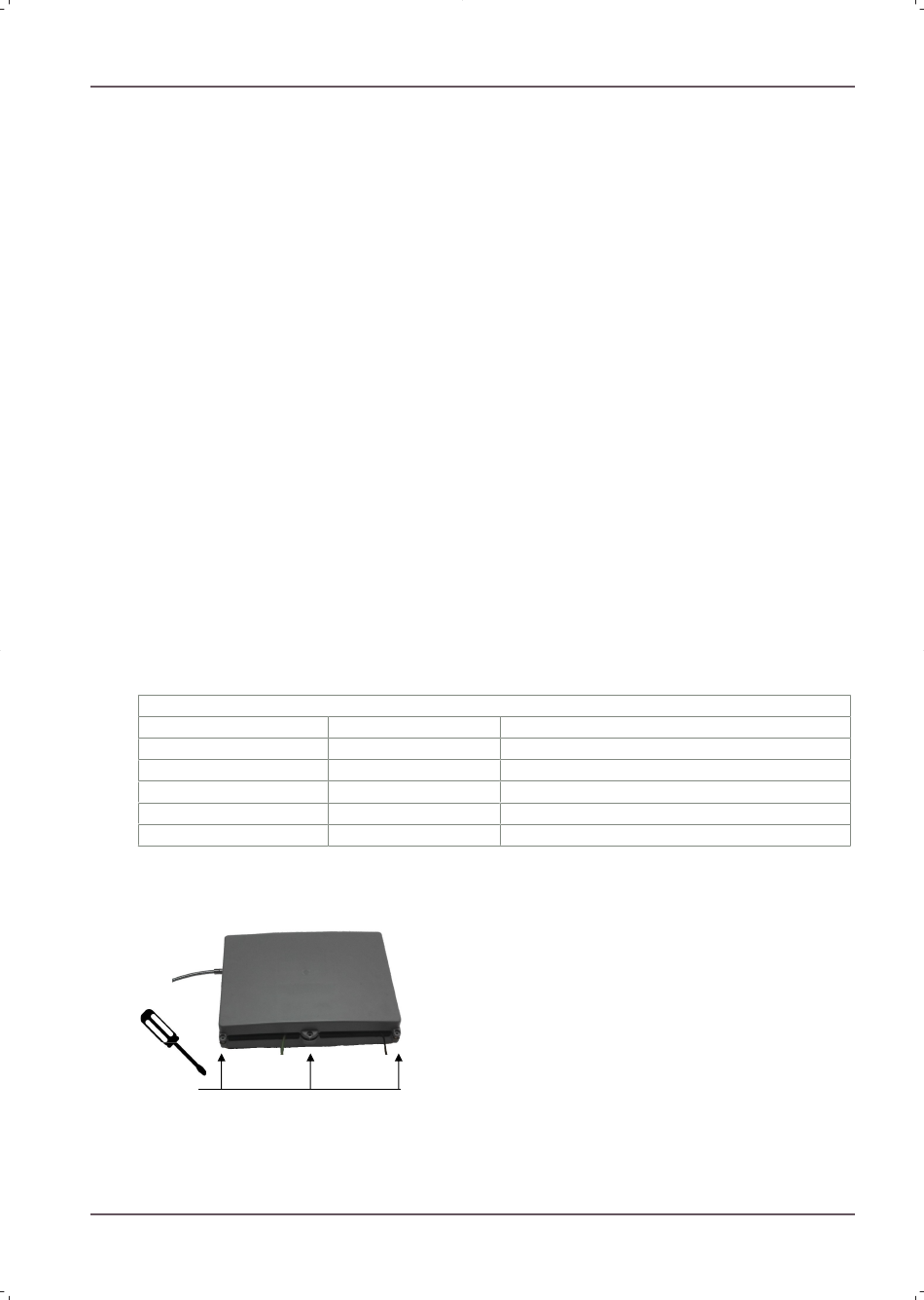

Abb. 19: Netzteil ausstecken
DE
Modus Funktion
- Schieberöffnung, immer 60%
Normal schiebend öffnend
Eco schiebend öffnend
Normal schiebend schließend
Eco schiebend schließend
1) Netzteil von der Steckdose trennen.
2) Die Rei Schrauben entfernen und das Gehäuse der
Steuerungseinheit öffnen.
