1 | Generalità
1

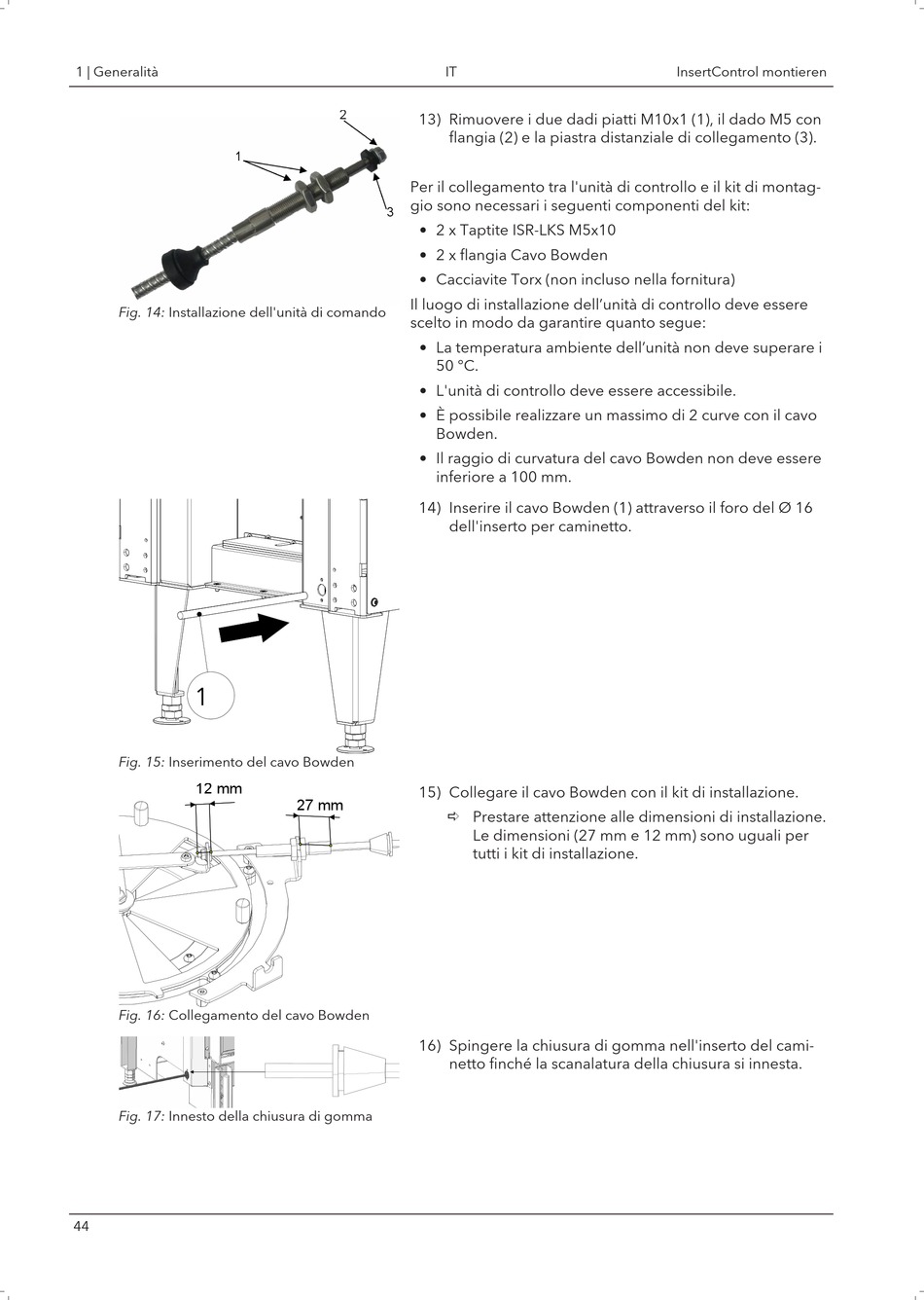

Fig. 14: Installazione dell'unità di comando
1
Fig. 15: Inserimento del cavo Bowden
12 mm
Fig. 16: Collegamento del cavo Bowden
Fig. 17: Innesto della chiusura di gomma
44
IT
2
13) Rimuovere i due dadi piatti M10x1 (1), il dado M5 con
flangia (2) e la piastra distanziale di collegamento (3).
Per il collegamento tra l'unità di controllo e il kit di montag-
gio sono necessari i seguenti componenti del kit:
3
• 2 x Taptite ISR-LKS M5x10
• 2 x flangia Cavo Bowden
• Cacciavite Torx (non incluso nella fornitura)
Il luogo di installazione dell'unità di controllo deve essere
scelto in modo da garantire quanto segue:
• La temperatura ambiente dell'unità non deve superare i
50 °C.
• L'unità di controllo deve essere accessibile.
• È possibile realizzare un massimo di 2 curve con il cavo
Bowden.
• Il raggio di curvatura del cavo Bowden non deve essere
inferiore a 100 mm.
14) Inserire il cavo Bowden (1) attraverso il foro del Ø 16
dell'inserto per caminetto.
15) Collegare il cavo Bowden con il kit di installazione.
27 mm
ð Prestare attenzione alle dimensioni di installazione.
16) Spingere la chiusura di gomma nell'inserto del cami-
netto finché la scanalatura della chiusura si innesta.
Le dimensioni (27 mm e 12 mm) sono uguali per
tutti i kit di installazione.
