InsertControl montieren
3

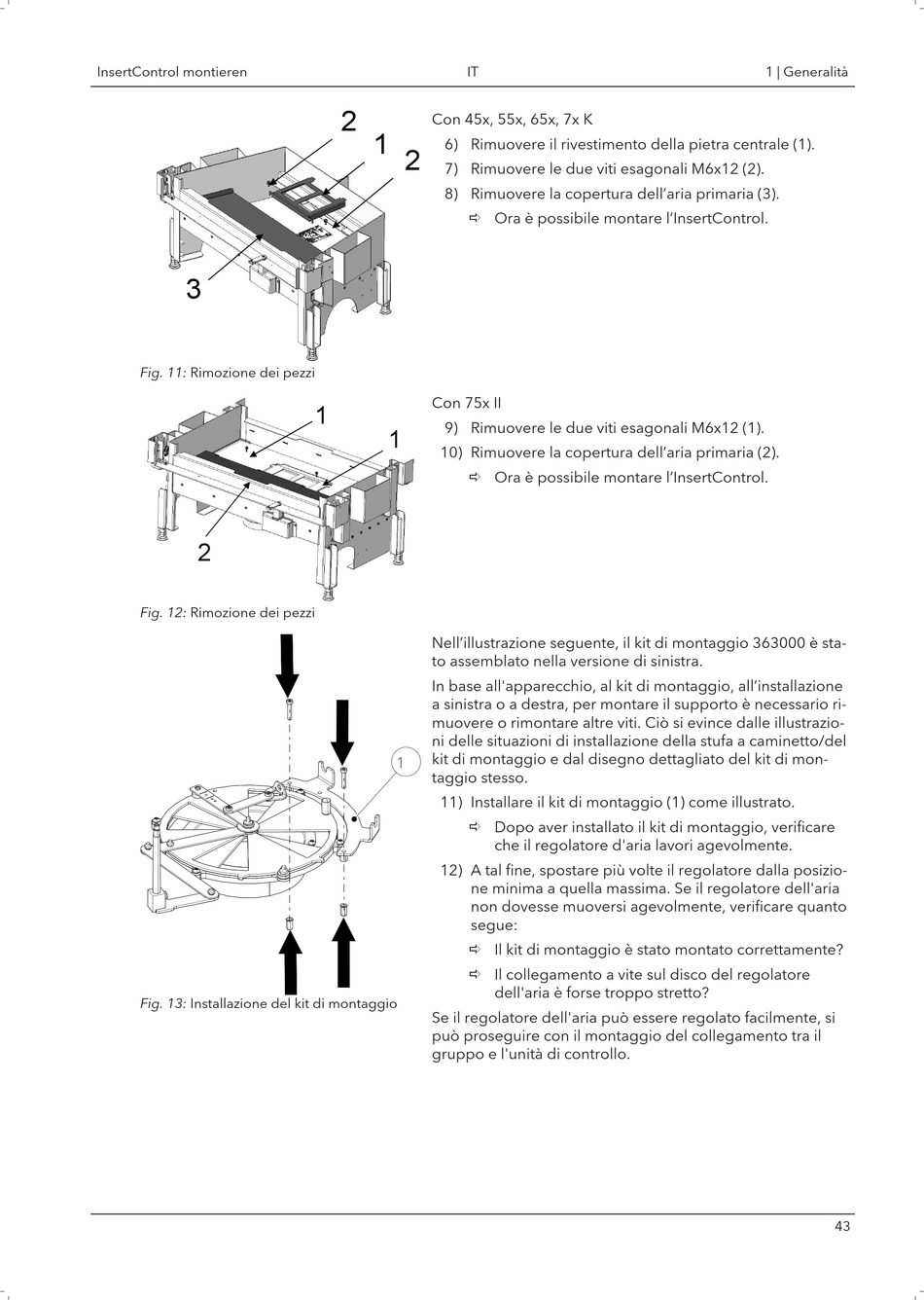

Fig. 11: Rimozione dei pezzi
2
Fig. 12: Rimozione dei pezzi
Fig. 13: Installazione del kit di montaggio
IT
2
Con 45x, 55x, 65x, 7x K
1
6) Rimuovere il rivestimento della pietra centrale (1).
2
7) Rimuovere le due viti esagonali M6x12 (2).
8) Rimuovere la copertura dell'aria primaria (3).
ð Ora è possibile montare l'InsertControl.
Con 75x II
1
9) Rimuovere le due viti esagonali M6x12 (1).
1
10) Rimuovere la copertura dell'aria primaria (2).
ð Ora è possibile montare l'InsertControl.
Nell'illustrazione seguente, il kit di montaggio 363000 è sta-
to assemblato nella versione di sinistra.
In base all'apparecchio, al kit di montaggio, all'installazione
a sinistra o a destra, per montare il supporto è necessario ri-
muovere o rimontare altre viti. Ciò si evince dalle illustrazio-
ni delle situazioni di installazione della stufa a caminetto/del
kit di montaggio e dal disegno dettagliato del kit di mon-
1
taggio stesso.
11) Installare il kit di montaggio (1) come illustrato.
ð Dopo aver installato il kit di montaggio, verificare
12) A tal fine, spostare più volte il regolatore dalla posizio-
ne minima a quella massima. Se il regolatore dell'aria
non dovesse muoversi agevolmente, verificare quanto
segue:
ð Il kit di montaggio è stato montato correttamente?
ð Il collegamento a vite sul disco del regolatore
Se il regolatore dell'aria può essere regolato facilmente, si
può proseguire con il montaggio del collegamento tra il
gruppo e l'unità di controllo.
che il regolatore d'aria lavori agevolmente.
dell'aria è forse troppo stretto?
