InsertControl montieren
1

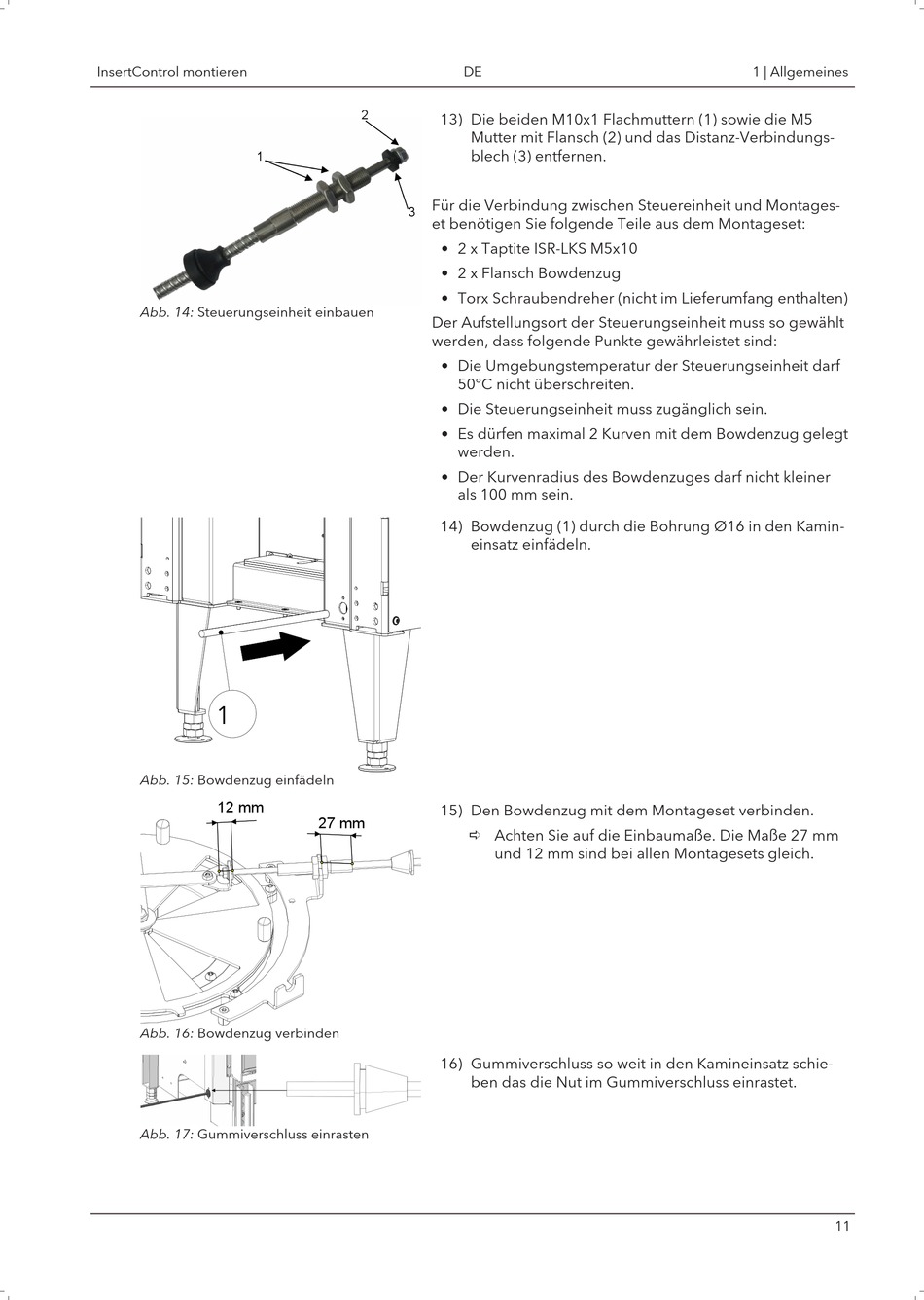

Abb. 14: Steuerungseinheit einbauen
1
Abb. 15: Bowdenzug einfädeln
12 mm
Abb. 16: Bowdenzug verbinden
Abb. 17: Gummiverschluss einrasten
DE
2
13) Die beiden M10x1 Flachmuttern (1) sowie die M5
Mutter mit Flansch (2) und das Distanz-Verbindungs-
blech (3) entfernen.
Für die Verbindung zwischen Steuereinheit und Montages-
3
et benötigen Sie folgende Teile aus dem Montageset:
• 2 x Taptite ISR-LKS M5x10
• 2 x Flansch Bowdenzug
• Torx Schraubendreher (nicht im Lieferumfang enthalten)
Der Aufstellungsort der Steuerungseinheit muss so gewählt
werden, dass folgende Punkte gewährleistet sind:
• Die Umgebungstemperatur der Steuerungseinheit darf
50°C nicht überschreiten.
• Die Steuerungseinheit muss zugänglich sein.
• Es dürfen maximal 2 Kurven mit dem Bowdenzug gelegt
werden.
• Der Kurvenradius des Bowdenzuges darf nicht kleiner
als 100 mm sein.
14) Bowdenzug (1) durch die Bohrung Ø16 in den Kamin-
einsatz einfädeln.
15) Den Bowdenzug mit dem Montageset verbinden.
27 mm
ð Achten Sie auf die Einbaumaße. Die Maße 27 mm
16) Gummiverschluss so weit in den Kamineinsatz schie-
ben das die Nut im Gummiverschluss einrastet.
und 12 mm sind bei allen Montagesets gleich.
