InsertControl montieren
1
2

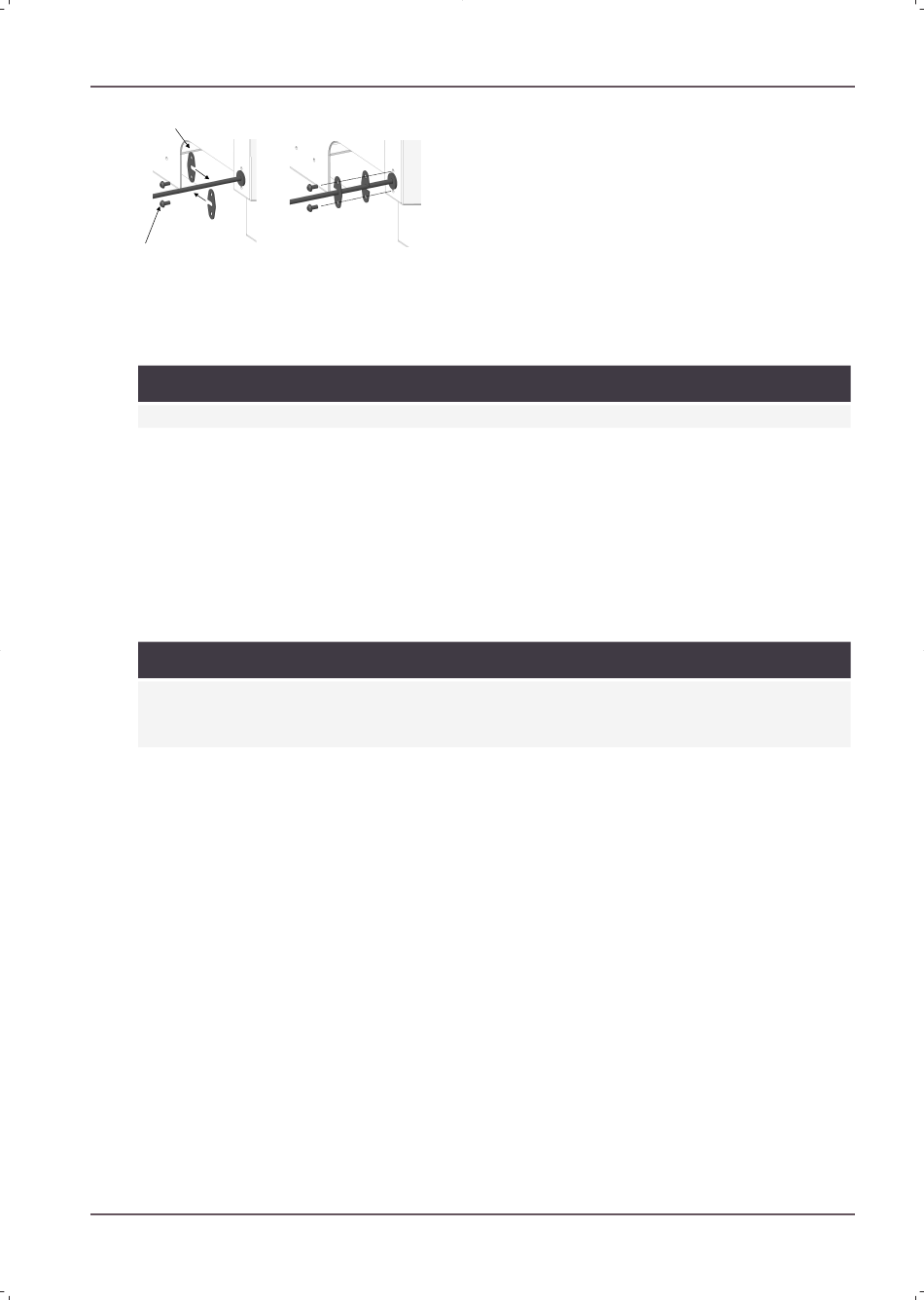

Fig. 18: Flangia Cavo Bowden
2.2

Test funzionale InsertControl

CONSIGLIO
Prima di rimontare l'inserto per caminetto, è necessario eseguire una prova di funzionamento.
• Assicurarsi che tutti i componenti siano correttamente assemblati tra loro.
• Inserire l'alimentatore nella presa.
• Il comando percorre ora le posizioni massime del motore (corsa di calibratura).
• Attendere circa 10 minuti dopo l'inserimento dell'alimentazione e verificare che il disco di regola-
zione dell'aria si sia completamente chiuso e aperto una volta.
• Allo scadere dei 10 minuti, il disco di controllo dell'aria deve essere completamente aperto o chiu-
so (a seconda del programma impostato).
CONSIGLIO
Dopo aver superato il test di funzionamento, l'inserto per caminetto può essere completamente rias-
semblato.
Se, allo scadere dei 10 minuti, il disco di controllo dell'aria non si è aperto o chiuso completamente,
verificare quanto segue:
• Controllare se il kit di montaggio è stato installato conformemente al disegno.
• Controllare se i collegamenti a vite sul disco di controllo dell'aria sono eccessivamente serrati
• Controllare se il cavo Bowden è inceppato o bloccato da un oggetto estraneo
• Allentare il collegamento tra il cavo Bowden e il kit di montaggio
• Verificare se il kit di montaggio può essere spostato facilmente senza il cavo Bowden
• Controllare che il cavo Bowden non sia sporco. Se fosse sporco, pulirlo. NON OLIARE!
• Eseguire nuovamente il test di funzionamento senza che l'unità di controllo sia collegata al kit di
montaggio. Verificare se l'albero del cavo Bowden raggiunge una corsa di 38 mm.
IT
17) Far scorrere la flangia del cavo Bowden (1) sul cavo
stesso una volta da sinistra e da destra.
18) Avvitare quindi le due flange (1) all'inserto per cami-
netto con le viti Taptite (2).
19) Dopo l'avvitamento, verificare che la chiusura in gom-
ma sia ben salda e che sia posizionata correttamente
su tutto il perimetro. Dopo l'installazione dell'inserto
per caminetto, questa zona non è più accessibile!
