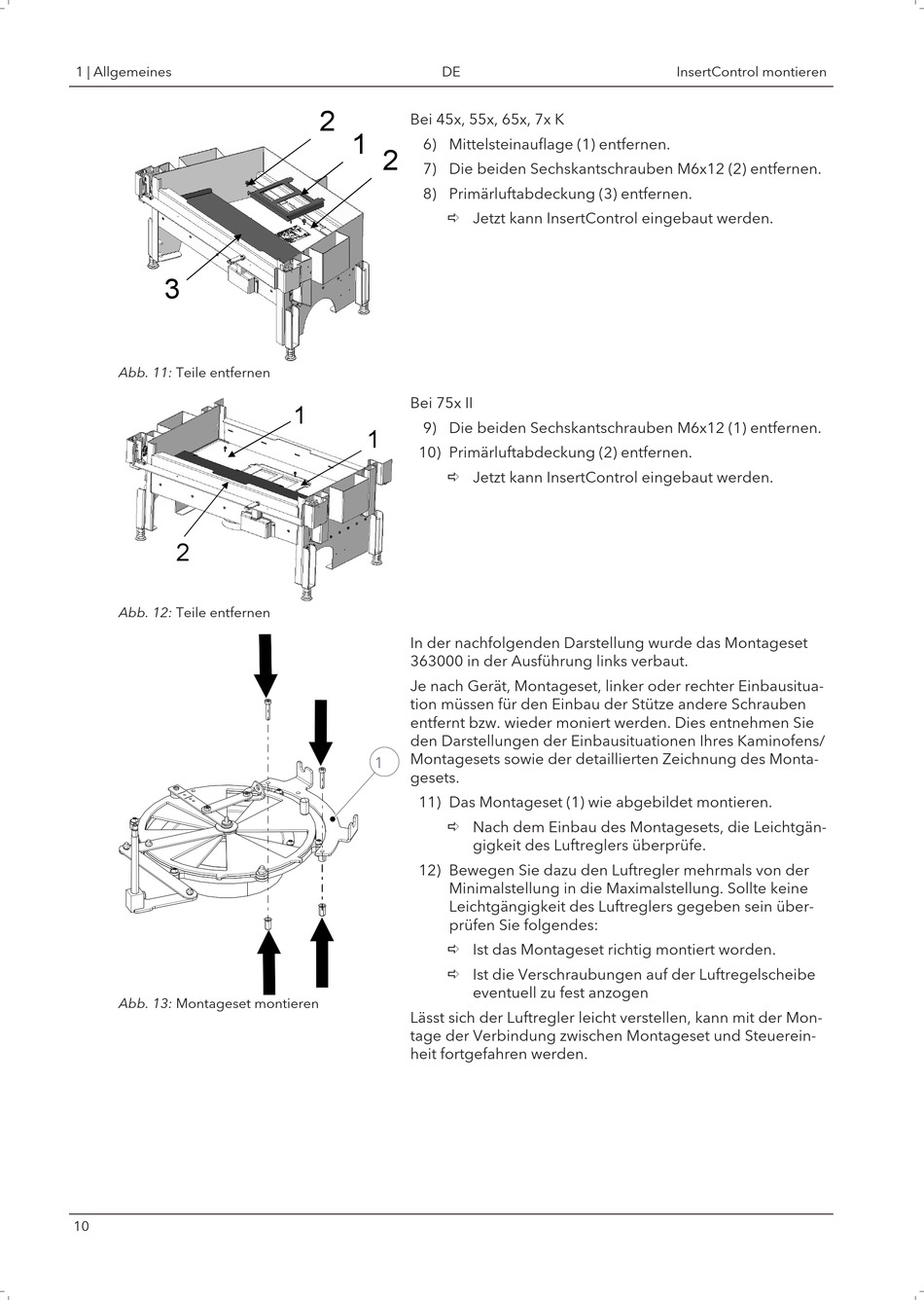

Austroflamm Insert Control Montageanleitung Seite 10

1 | Allgemeines
3
Abb. 11: Teile entfernen
2
Abb. 12: Teile entfernen
Abb. 13: Montageset montieren
10
DE
2
Bei 45x, 55x, 65x, 7x K
1
6) Mittelsteinauflage (1) entfernen.
2
7) Die beiden Sechskantschrauben M6x12 (2) entfernen.
8) Primärluftabdeckung (3) entfernen.
ð Jetzt kann InsertControl eingebaut werden.
Bei 75x II
1
9) Die beiden Sechskantschrauben M6x12 (1) entfernen.
1
10) Primärluftabdeckung (2) entfernen.
ð Jetzt kann InsertControl eingebaut werden.
In der nachfolgenden Darstellung wurde das Montageset
363000 in der Ausführung links verbaut.
Je nach Gerät, Montageset, linker oder rechter Einbausitua-
tion müssen für den Einbau der Stütze andere Schrauben
entfernt bzw. wieder moniert werden. Dies entnehmen Sie
den Darstellungen der Einbausituationen Ihres Kaminofens/
Montagesets sowie der detaillierten Zeichnung des Monta-
1
gesets.
11) Das Montageset (1) wie abgebildet montieren.
ð Nach dem Einbau des Montagesets, die Leichtgän-
12) Bewegen Sie dazu den Luftregler mehrmals von der
Minimalstellung in die Maximalstellung. Sollte keine
Leichtgängigkeit des Luftreglers gegeben sein über-
prüfen Sie folgendes:
ð Ist das Montageset richtig montiert worden.
ð Ist die Verschraubungen auf der Luftregelscheibe
Lässt sich der Luftregler leicht verstellen, kann mit der Mon-
tage der Verbindung zwischen Montageset und Steuerein-
heit fortgefahren werden.
gigkeit des Luftreglers überprüfe.
eventuell zu fest anzogen
InsertControl montieren
