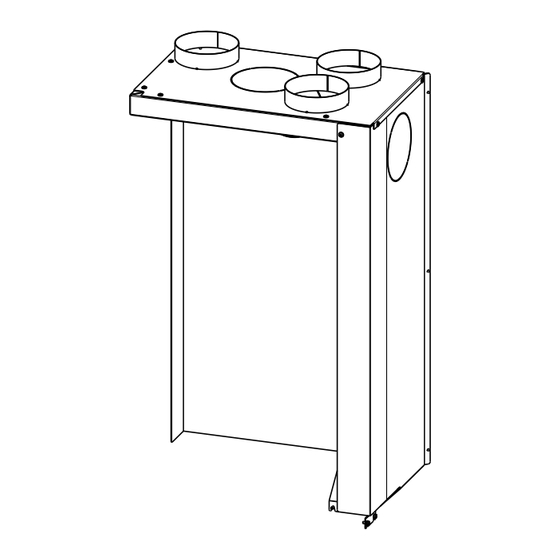

KV Mantel montieren 1 | Allgemeines Allgemeines KV Mantel 361267 Pos. Stück Artikel Artikel-Nr. KV-Mantel vorne 773391-95 KV-Mantel hinten 725193-95 KV-Mantel Seite 2 773393-95 KV-Deckel geschweißt 773390 ISR LK Bl-Schraube mit B. 4,8x13 718696-92 Taptite SKS M5x10 718104-92... -
Seite 6: Konvektionsmantel Montieren
1 | Allgemeines KV Mantel montieren Konvektionsmantel montieren HINWEIS Bitte beachten Sie bei Verwendung eines KV-Mantels die nationalen Vorschriften bezüglich Einzel- raumfeuerstätten und Messpflicht bei Ganzhaus-Heizung. KV Mantel 63x40x42 K 2.0 1) Die SK-Schrauben M5x10 unten am Kamineinsatz ein wenig einschrauben. Abb. 1: SK-Schrauben wenig einschrauben. - Seite 7 KV Mantel montieren 1 | Allgemeines 4) Deckel vom KV-Mantel draufgeben und mit den Schrauben seitlich und hinten am KV-Mantel befesti- gen. Abb. 4: Deckel vom KV-Mantel befestigen 5) KV-Mantel vorne (1) am Kamineinsatz anbringen und von oben mit dem Deckel verschrauben. Abb. 5: KV-Mantel vorne montieren...
