1 | Generalità

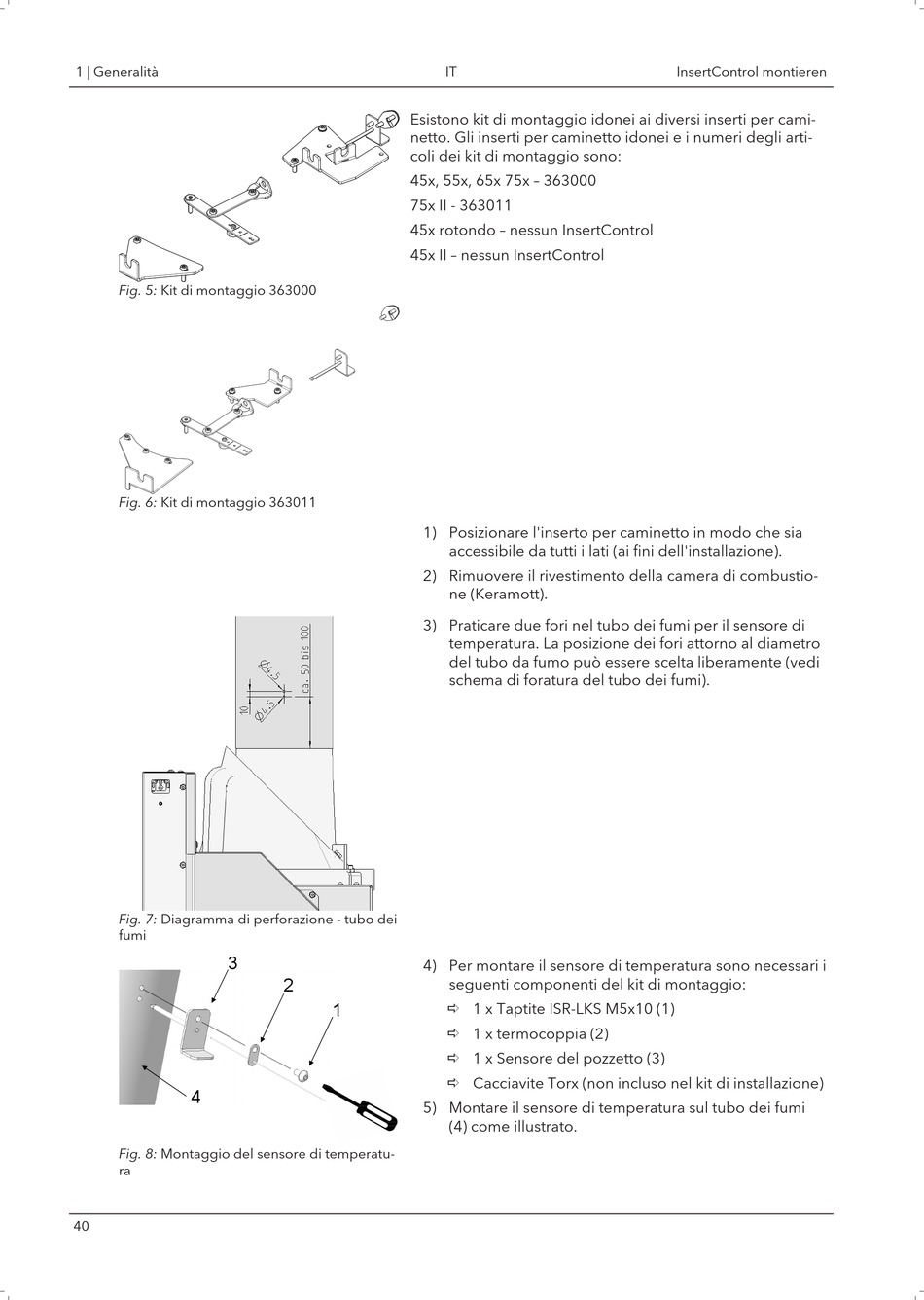

Fig. 5: Kit di montaggio 363000
Fig. 6: Kit di montaggio 363011
Fig. 7: Diagramma di perforazione - tubo dei
fumi
3
4
Fig. 8: Montaggio del sensore di temperatu-
ra
40
IT
Esistono kit di montaggio idonei ai diversi inserti per cami-
netto. Gli inserti per caminetto idonei e i numeri degli arti-
coli dei kit di montaggio sono:
45x, 55x, 65x 75x – 363000
75x II - 363011
45x rotondo – nessun InsertControl
45x II – nessun InsertControl
1) Posizionare l'inserto per caminetto in modo che sia
accessibile da tutti i lati (ai fini dell'installazione).
2) Rimuovere il rivestimento della camera di combustio-
ne (Keramott).
3) Praticare due fori nel tubo dei fumi per il sensore di
temperatura. La posizione dei fori attorno al diametro
del tubo da fumo può essere scelta liberamente (vedi
schema di foratura del tubo dei fumi).
4) Per montare il sensore di temperatura sono necessari i
2 seguenti componenti del kit di montaggio:
ð 1 x Taptite ISR-LKS M5x10 (1)
1
ð 1 x termocoppia (2)
ð 1 x Sensore del pozzetto (3)
ð Cacciavite Torx (non incluso nel kit di installazione)
5) Montare il sensore di temperatura sul tubo dei fumi
(4) come illustrato.
InsertControl montieren
