InsertControl montieren

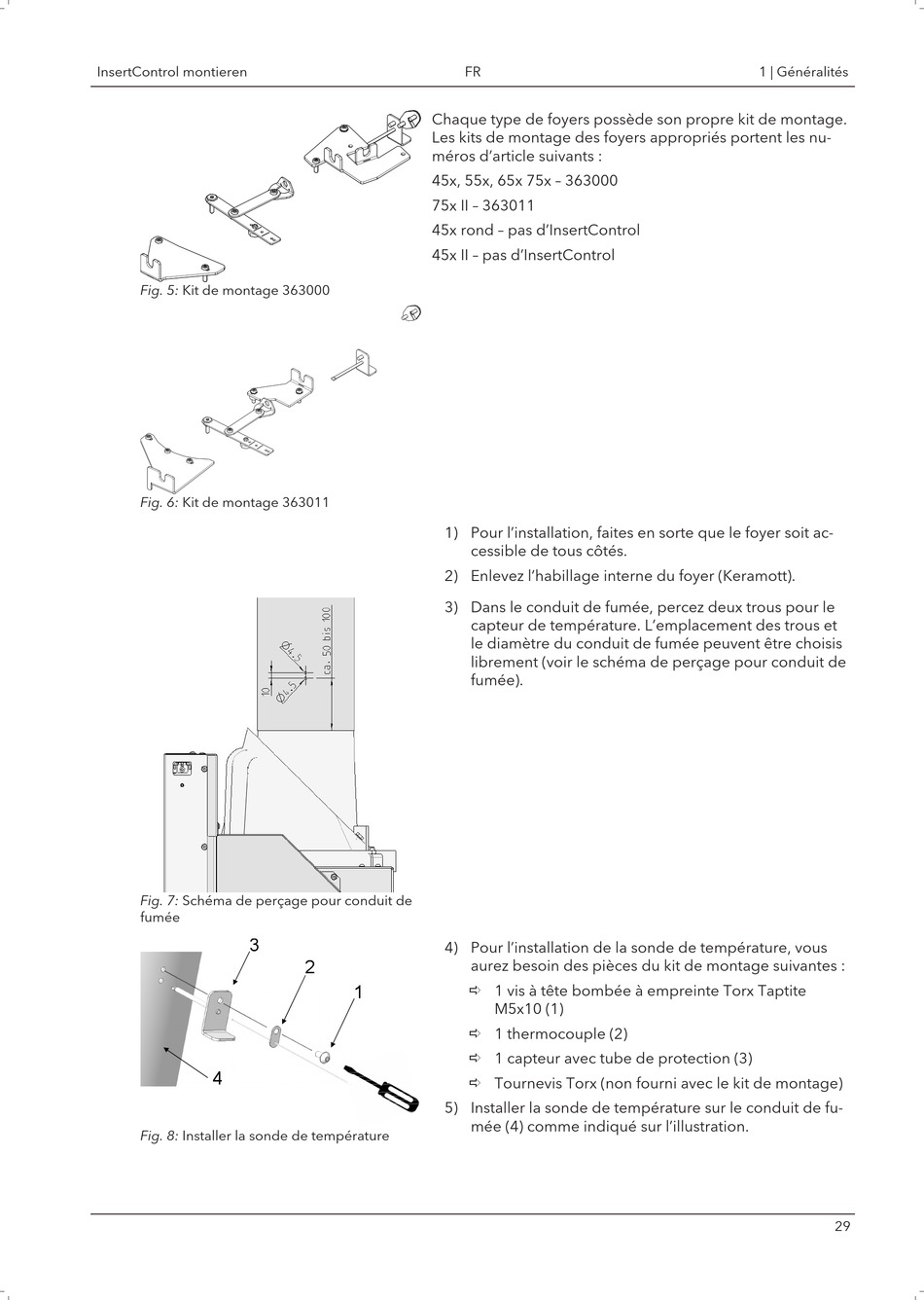

Fig. 5: Kit de montage 363000
Fig. 6: Kit de montage 363011
Fig. 7: Schéma de perçage pour conduit de
fumée
3
4
Fig. 8: Installer la sonde de température
FR
Chaque type de foyers possède son propre kit de montage.
Les kits de montage des foyers appropriés portent les nu-
méros d'article suivants :
45x, 55x, 65x 75x – 363000
75x II – 363011
45x rond – pas d'InsertControl
45x II – pas d'InsertControl
1) Pour l'installation, faites en sorte que le foyer soit ac-
cessible de tous côtés.
2) Enlevez l'habillage interne du foyer (Keramott).
3) Dans le conduit de fumée, percez deux trous pour le
capteur de température. L'emplacement des trous et
le diamètre du conduit de fumée peuvent être choisis
librement (voir le schéma de perçage pour conduit de
fumée).
4) Pour l'installation de la sonde de température, vous
2 aurez besoin des pièces du kit de montage suivantes :
ð 1 vis à tête bombée à empreinte Torx Taptite
1
ð 1 thermocouple (2)
ð 1 capteur avec tube de protection (3)
ð Tournevis Torx (non fourni avec le kit de montage)
5) Installer la sonde de température sur le conduit de fu-
mée (4) comme indiqué sur l'illustration.
M5x10 (1)
