Montageanleitung / Assembly instructions
Instructions de montage
Istruzioni di montaggio

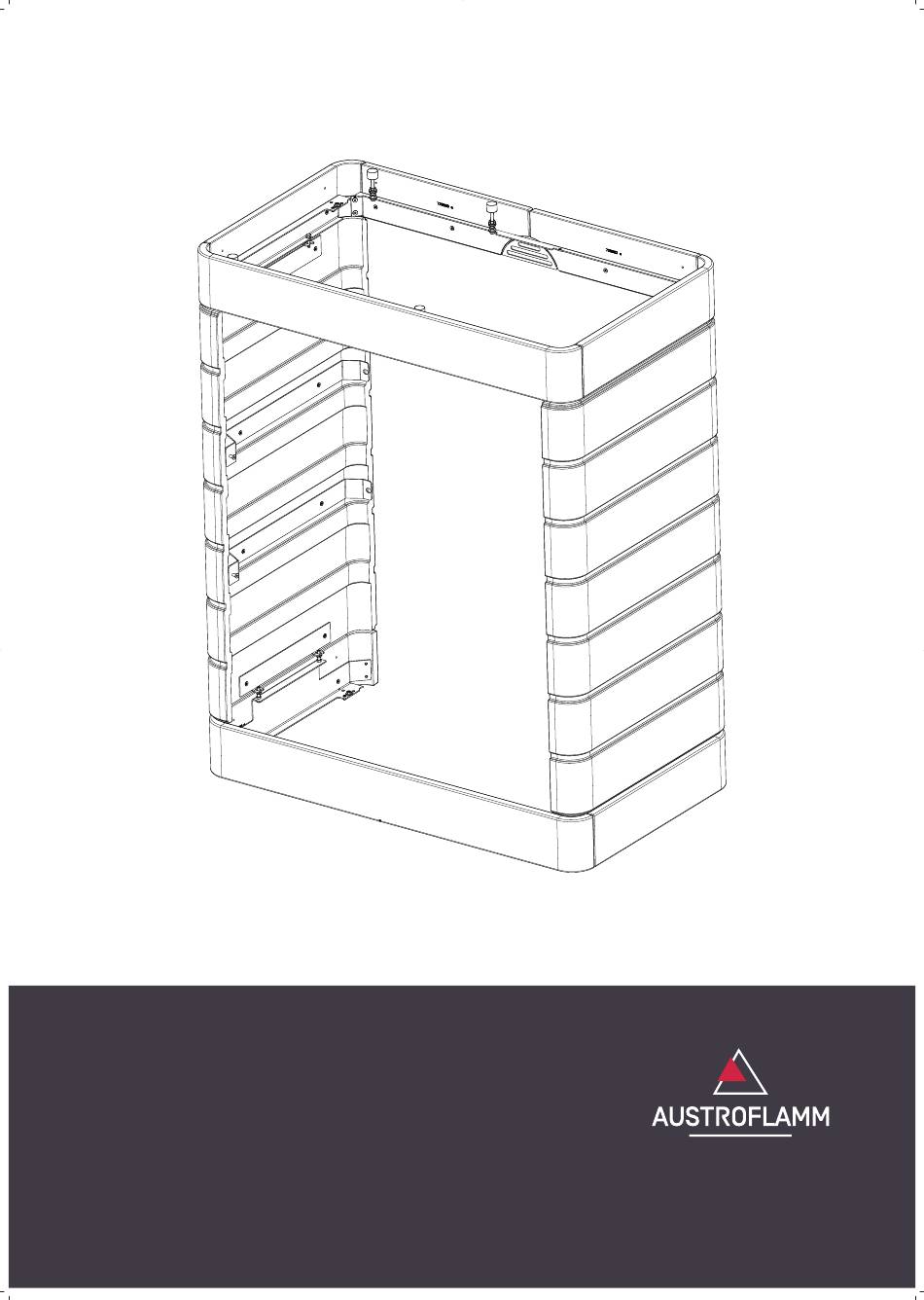

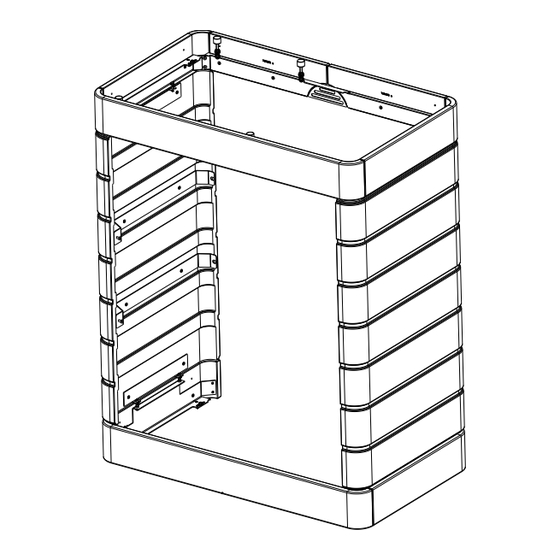

Verkleidung Keramik montieren - Scotty Duo
www.austroflamm.com
Mounting ceramic cladding - Scotty Duo
Installer l'habillage céramique - Scotty Duo
Montaggio del rivestimento in ceramica - Scotty Duo
Werbung
Verwandte Anleitungen für Austroflamm Scotty Duo
Inhaltszusammenfassung für Austroflamm Scotty Duo
- Seite 1 Montageanleitung / Assembly instructions Instructions de montage Istruzioni di montaggio Verkleidung Keramik montieren - Scotty Duo www.austroflamm.com Mounting ceramic cladding - Scotty Duo Installer l'habillage céramique - Scotty Duo Montaggio del rivestimento in ceramica - Scotty Duo...
- Seite 2 Druck-, Rechtschreib- und Satzfehler vorbehalten. Die Informationen in diesem Dokument können ohne vorherige Ankündigung geändert werden und stel- len keine Verpflichtung seitens der Austroflamm GmbH dar. Für eventuelle Fehler in diesem Dokument übernimmt die Austroflamm GmbH keine Haftung.
- Seite 3 Inhaltsverzeichnis Deutsch........................English ........................Français........................Italiano ........................
- Seite 4 Inhaltsverzeichnis Verkleidung Keramik montieren Scotty Duo Inhaltsverzeichnis Allgemein................................Montage................................Verkleidung Keramik montieren......................
- Seite 5 Verkleidung Keramik montieren Scotty Duo 1 | Allgemein Allgemein Keramikverkleidung V 1:1 Pos. Stück Artikel Artikel-Nr. Verkleidung Keramik montiert 733139 Gewindestift mit Innensechskantschraube + Ringschrauben 718199-92 M5x8 DIN916 Sechskant-Mutter mit Flansch M5 DIN6923 723916-92 Linsenschraube mit Innensechskant M6x50 ISO7380 718043-92...
- Seite 6 1 | Allgemein Verkleidung Keramik montieren Scotty Duo Montage Verkleidung Keramik montieren 1) Unteren Keramik-Rahmen zusammenbauen. 2) Die vier Zylinderschrauben ISK M5x8 ausrichten und festziehen (Inbusschlüssel 3). M5x8 Abb. 1: Unteren Keramik-Rahmen montieren 3) Die gekennzeichneten Schrauben auf Teil 2 + 3 vor- montieren.
- Seite 7 Verkleidung Keramik montieren Scotty Duo 1 | Allgemein M5x8 Abb. 2: Schrauben vormontieren 4) Sockel montieren. Abb. 3: Sockel montieren 5) Den Sockel mit den Einstellschrauben (2) (TX10) seit- lich am Kombiofen ausrichten. Abb. 4: Sockel ausrichten 6) Vier Muttern (M5/SW8) seitlich festziehen.
- Seite 8 1 | Allgemein Verkleidung Keramik montieren Scotty Duo 7) Kipprostmotor abbauen. ð Die Stellung vom Kipprostmotor (A) beachten. Ist die Stellung anders als abgebildet kontaktieren Sie unseren Fachhändler. 8) Die zwei Schrauben lösen und Kipprostmotor abneh- men. Abb. 6: Kipprostmotor abbauen 9) Oberen Keramik-Rahmen zusammenbauen (4+5+6+7).
- Seite 9 Verkleidung Keramik montieren Scotty Duo 1 | Allgemein 11) Den Abstand auf 13 mm überprüfen und justieren. M5x50 Abb. 9: Abstand auf 13 mm 12) Die beiden Schrauben (TX25) lockern und die Abde- ckung (Langlöcher) entfernen. Abb. 10: Schauben lösen und Abdeckung entfernen 13) Den Behälterdeckel (1) ganz öffnen.
- Seite 10 1 | Allgemein Verkleidung Keramik montieren Scotty Duo 15) Den oberen Ring und mit den Gewindestift M5x8 (1) ausrichten. 16) Die vier Muttern mit Flansch M5 (2) montieren und festziehen. Abb. 13: Oberen Ring ausrichten 17) Verwenden Sie die Einstellschrauben (TX10) um den oberen Keramik-Rahmen und den Behälterdeckel (1)
- Seite 11 Verkleidung Keramik montieren Scotty Duo 1 | Allgemein 18) Die hintere Blende demontieren. Abb. 15: Blende demontieren 19) Seitliche Keramikverkleidung von hinten am Kamino- fen befestigen. Abb. 16: Keramikverkleidung von hinten be- festigen...
- Seite 12 1 | Allgemein Verkleidung Keramik montieren Scotty Duo 20) Tür öffnen und von der Innenseite die seitliche Kera- mikverkleidung befestigen. Abb. 17: Tür öffnen und Keramikverkleidung befestigen 21) Mit den Einstellschrauben (1) kann die Keramikverklei- dung mit der Tür ausgerichtet werden.
- Seite 13 Verkleidung Keramik montieren Scotty Duo 1 | Allgemein 22) Bei der vorderen Verkleidung die Schraube lösen und die Verkleidung entfernen. Abb. 19: Vordere Verkleidung entfernen 23) Die hinter Blende demontieren. Abb. 20: Blende demontieren...
- Seite 14 1 | Allgemein Verkleidung Keramik montieren Scotty Duo 24) Die rechte Seitenverkleidung wie bereits beschrieben anbringen und hinten befestigen. Abb. 21: Seitenverkleidung befestigen 25) Vorne die rechte Seitenverkleidung befestigen und mit Einstellschrauben ausrichten. Abb. 22: Seitenverkleidung befestigen und ausrichten...
- Seite 15 Verkleidung Keramik montieren Scotty Duo 1 | Allgemein 26) Kontrollieren Sie am Schluss, ob die Keramikverklei- dung auf allen Seiten den gleichen Abstand hat. ð Gegebenenfalls mit den Einstellschrauben die Ab- stände nachjustieren. Abb. 23: Abstände kontrollieren 27) Montieren Sie wieder die hinten zwei Blenden.
- Seite 16 1 | Allgemein Verkleidung Keramik montieren Scotty Duo 29) Die Behältermulde (1) montieren und mit den Muttern (2) (M5/SW8) befestigen. 30) Silikon-Metall-Puffer (3) (M6/SW10) anbringen und den Behälterdeckel ausrichten. 31) Funktionalität des Behälterdeckelschalters überprüfen (hörbares Klick-Geräusch beim Öffnen/Schließen). Abb. 26: Behältermulde montieren Abb. 27: Muttern und Silikon-Metall-Puffer...
- Seite 17 Verkleidung Keramik montieren Scotty Duo 1 | Allgemein 34) Obere Abdeckung (1) anbringen und die beiden Schrauben (2) (TX25) befestigen. Abb. 29: Abdeckung anbringen 35) Konvektionslamelle (1) links einsetzen und mit den beiden Muttern (2) (M6/SW10) montieren. 36) Silikon-Metall-Puffer (3) (M6/SW10) montieren und korrekt ausrichten.
- Seite 60 AUSTROFLAMM GMBH Austroflamm-Platz 1 A- 4631 Krenglbach Tel: +43 (0) 7249 / 46 443 www.austroflamm.com info@austroflamm.com 812102-xx - 945174...
