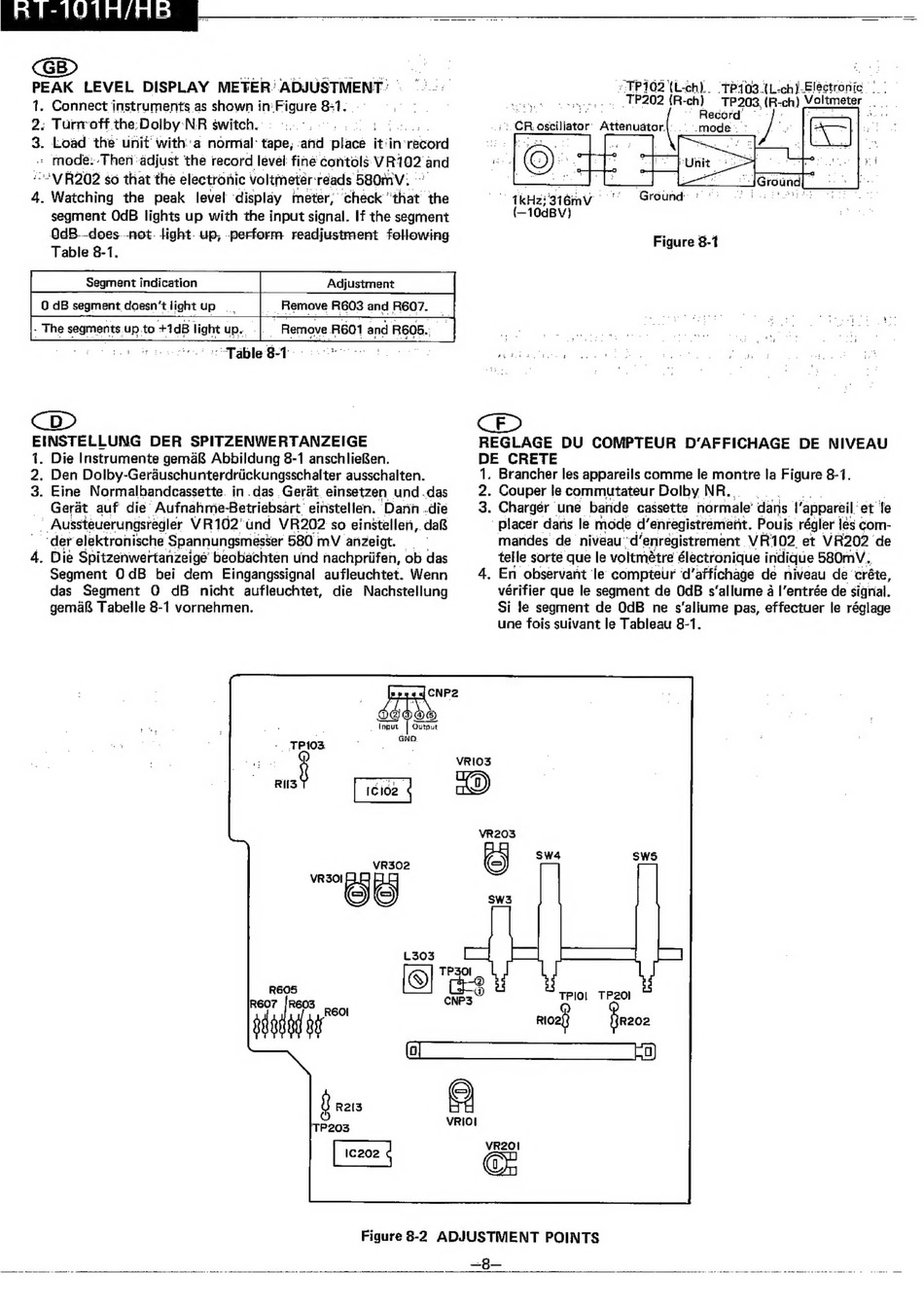

PEAK
LEVEL
DISPLAY
METER: ADJUSTMENT
1. Connect instruments as shown in: er lgate i
2. Turrroff the:Doiby:-NR switch.
ee
e e e
3. Load the unit witha normal: tape, cand place iti in: 5 eer
: mode:-Then adjust the record level: fine contols: VR102 and
"R202 so that the electronic voltmeter: reads 580mvV:
. Watching
the peak
level 'display meter, check 'that' the
segment OdB lights up with the input signal. If the segment
OQdB doesnot. light. up, perform readjustment following
Table 8-1.
Segment indication
Adjustment
O dB segment doesn't light up
__ Remove R6O3 and R607.
- The segments.up.to +4dB Blane up.
| Remove R601 and R605.
et fees
"Table 8-1
EINSTELLUNG
DER
SPITZENWERTANZEIGE
1. Die Instrumente gema& Abbildung 8-1 anschlieBen.
2. Den Dolby-Gerauschunterdriickungsschalter ausschalten.
3. Eine Normalbandcassette. in das Gerat. einsetzen und .das
_
Gerat auf die 'Aufnahme-Betriebsart. einstellen. Darin .die
' Aussteuerungsregler VR102° und VR202 so einstellen, da
der elektronische Spannungsmesser 580 mV anzeigt.
. Die Spitzenwertanzeige' beobachten und nachpriifen, ob das
Segment
OdB
bei dem
Eingangssignal
aufleuchtet. Wenn
das
Segment
O dB
nicht aufleuchtet,
die Nachstellung
gemaB Tabelle 8-1 vornehmen.
CNP2
:
D®
_ (Input
| Output
GND.
+
TP103.
@
call
VR302
VR3Ol
L303
R6OS
eae
CNPS
'TP103.(L-ch}-Eléstronie |)
TP203, (R-ch) Voltmeter ee
Record'
:
Tass
-mode:
:
":FP102 (L-ch)..
_... ,.TP202 (R-ch)
: CR: osciliator' Attenuator!
-
Ground
TkHzi'316mV
(—10aBV)
Figure 8-1
REGLAGE
DU COMPTEUR
D'AFFICHAGE
DE NIVEAU
DE CRETE
1. Brancher les appareils comme le montre la Figure 8-1.
2. Couper Je commutateur Dolby NR.
3. Charger une bande cassette
normale' dans Vappareil: et fe
'placer dans le mode d'enregistrementt. Pouis régler les com-
mandes de niveau "d'enregistrement. VR102 et VR202 de
telle sorte que le voltmétre électronique indique 580mv.,,
. En observant le compteur 'd'affichage de niveau de créte,
vérifier que le segment de OdB s'allume 4 l'entrée de signal.
Si Je segment de OdB ne s''aliume pas, effectuer le réglage
une fois suivant le Tableau 8-1.
Sw4
sws
TPIO!
TP20l
9)
RI02{}
R202
